r监控报警响应时间：≤30s；
r监控报警声信号：手动消除，当再次有报警信号输入时，能再次启动；

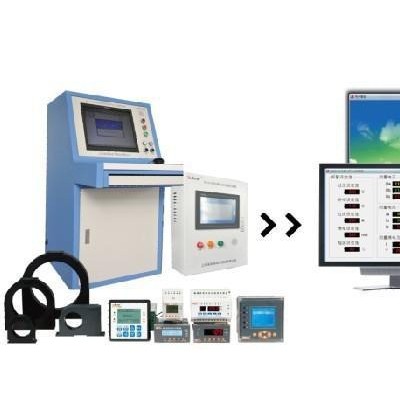

r监控报警光信号：红色LED指示灯。rrr 2.2 故障报警rrr 监控设备与探测器之间的连接线断路、短路；rrr 监控设备主电源欠压（≤80%主电源电压）或过压（≥110%主电源电压）；rrr 当监控设备出现以上故障时，能发出与监控报警信号有明显区别的声光故障报警信号。rrr 故障报警响应时间：≤100s；rrr 故障报警声信号：手动消除，当再次有报警信号输入时，能再次启动；rrr 故障报警光信号：黄色LED指示灯；rrr 故障期间，非故障回路的正常工作不受影响。rrr 2.3 控制输出rrr 对个别或全部被监控单元的分闸、合闸进行遥控操作；rrr 报警控制输出：常开无源触点，容量：AC250V 3A或DC30V 3A；rrr 手动输出：常开无源触点，容量：AC250V 3A或DC30V 3A。rrr 2.4 自检rrr 连接检查：通信线路的断路、短路；rrr 面板指示灯检查：手动检查rrr 自检耗时：≤60s。rrr 2.5 报警记录rrr 报警类型：故障事件类型、发生时间、故障描述；rrr 报警事件查询：根据记录日期、故障类型等条件查询。rrr 报警记录打印：存储、查询及打印报警记录（选配）。rrr 2.6 操作分级（琴台式）rrr 日常值班级：可进入软件界面查看实时监测情况、消除报警声音和查询报警记录；rrr 监控操作级：可操作除针对系统本身的信息维护外的其他操作；rrr 系统管理级：可操作系统的任何一个功能模块。rrr 3 技术指标rrr 3.1 工作电源rrr 主电源：AC220V 50Hz（允许85%~110%范围内变化）；rrr 备用电源：主电源低电压或停电时，维持监控设备工作时间≥30min。rrr 3.2 工作制和传输方式rrr 24小时工作制，Modbus-RTU通信协议，RS485半双工总线方式，传输距离1km，可通过中继器延长通讯传输距离。rrr 3.3 监控容量rrr 琴台式：允许监控容量500点，500点以上须订制。rrr 壁挂式：允许监控容量≤50点。rrr 3.4 外形尺寸（mm）rrr 琴台式：1174(H)×630(W)×780(D)rrr 壁挂式：500(H)×400(W)×190(D)rrr 3.5 主要组成部件rrr 3.5.1 琴台式rrr 计算机：工业PC，Core 2 2.66G/1G/320G+键鼠 17”液晶显示器，Windows XP，Acrel-600rrr 电气火灾监控系统软件；rrr 输入输出模块：内置本公司开发的ARTU远程智能I/O模块；rrr 声光报警器：内置五音信号扬声器、LED指示灯、消声按钮；rrr 备用电源：内置1kVA在线式长效型UPS。rrr 主机面板元件布置及功能说明
r
rrr 1：报警指示灯（红色），系统接收到监控报警信号时指示灯点亮。rrr 2：故障指示灯（黄色），系统接收到故障报警信号时指示灯点亮。rrr 3：运行指示灯（绿色），系统正常运行时指示灯点亮。rrr 4：主电源指示灯（白色），使用主电源供电时指示灯点亮。rrr 5：备用电源指示灯（白色），使用备用电源供电时指示灯点亮。rrr 6：消声按钮（黑色），消除及恢复报警声。rrr 7：手动输出按钮（黑色），手动直接启动报警状态下控制被保护线路的控制输出。rrr 3.3.5.2 壁挂式rrr 触摸屏：TPC1062Krrr 输入输出模块：内置远程智能I/O模块rrr 声光报警器：内置蜂鸣器、LED指示灯rrr 备用电源：内置500VA在线式长效型UPSrrr 主机面板元件布置及功能说明：rrr
rrr 1：报警指示灯（红色），系统接收到监控报警信号时指示灯点亮。rrr 2：故障指示灯（黄色），系统接收到故障报警信号时指示灯点亮。rrr 3：运行指示灯（绿色），系统正常运行时指示灯点亮。rr rr 3.4 软件画面rrr
rrr 4 系统方案：r
