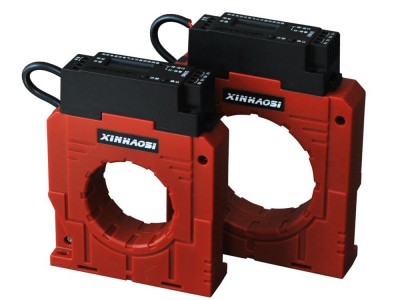

鑫豪斯XE312XD系列剩余电流探测器

r 剩余电流式电气火灾监控探测器XE312XD系列产品概述r

rr       XE312XD系列是集显示、通讯、报警、地址编码于一体的剩余电流式电气火灾监控探测器。通过内置电路及软件对电流信号进行分析处理，与电气火灾监控系统主机配合使用，可有效保障用电安全和防止电气火灾发生。XE312XD系列电气火灾探测器具备传感器故障诊断功能，报警精度高、可靠性强，体积小，安装方便。广泛应用于危险品场所、高层建筑、公共场所及住宅楼宇的单元供电系统。r

rr 剩余电流式电气火灾监控探测器XE312XD系列产品特点r

rr • DBUS两总线，无极性设计，总线供电，无需外接电源即可正常工作。
r 无需信号转换器，可直接与电气火灾监控设备XE3010D、XE3010DG、XE3020D实现互联。
r 带有段式液晶显示，方便直观。
r 具备传感器断路及短路自动检测功能。
r 剩余电流互感器与信号通讯部分采用模块化设计，安装方便，维护简单。
r 带有按键，无需手持编码器即可对探测器编码。
r 适用于穿线类型为线缆用电回路的检测。
r剩余电流式电气火灾监控探测器XE312XD系列执行标准r

rr 本电气火灾监控探测器设计、制造和检验符合以下**标准：r

rr  GB14287.1-2005《电气火灾监控系统 第2部分：剩余电流式电气火灾监控探测器》
r GB50045-2005《高层民用建筑设计防火规范》
r GB50016-2006《建筑设计防火规范》
r GB50054《低压配电设计规范》r r 剩余电流式电气火灾监控探测器XE312XD系列选型表r

r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r 探测器型号r	r 额定电流（单位：A）r	r 外形尺寸（单位：mm）r	r 内径尺寸（单位：mm）r	r 穿线类型r
r XE3122Dr	r 160r	r 140x110x32r	r 56x56r	r 线缆r
r XE3123Dr	r 400r	r 156.5x126x32r	r 80x80r	r 线缆r
r XE3124Dr	r 160r	r 215x119x32r	r 145x38r	r 铜排r
r XE3125Dr	r 250r	r 260x125x32r	r 180x38r	r 铜排r
r XE3126Dr	r 400r	r 298x135x32r	r 224x50r	r 铜排r
r XE3127Dr	r 1000r	r 379x140x32r	r 305x48r	r 铜排 rr
