名称：剩余电流传感器 型号：DH-A-YX/JX 一、产品简介 电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。 二、应用范围 适用于电机保护，继电保护 适用于电气火灾监控系统，小电流选线接地系 三、功能特点 较高的性价比，环保无污染 精度高，固定方式灵活，体积小 外壳材料采用阴烯ABS外形美观、体积小、安装方便 重量轻、全封闭、高绝缘 较高饱和感应强度，扛过在能力强
四、型号说明
五、技术参数：
| 电气参数 | 机械参数 | ||
| 额定连续热电流 | 2A | 外壳 | 环保阻燃ABS |
| 一次额定电流 | 1000 mA | 骨架 | PBT |
| 二次额定电流 | 1mA | 铁芯 | 超微晶 |
| 比差值 | ≤±0.1% | 内部结构 | 环氧树脂灌封 |
| 相位差 | ≤±10分 | 施工 | 螺丝固定 |
| 工频耐压 | 3KV/1mA/1min | 工作温度 | 上限温度：+40℃ 下限温度：-10℃ |
| 绝缘电阻 | DC500V/1MΩmin | 相对湿度 | ≤85% |
| 精度等级 | 0.5级 | 输出连接 | 屏蔽线或端子 |
六、尺寸
（1）圆形剩余电流传感器

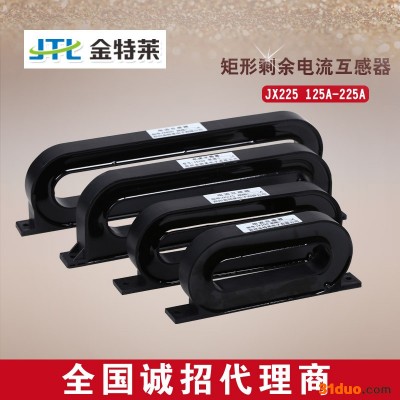

（2） 方形剩余电流传感器
| 规格 型号 | 精度 等级 | 尺寸（mm） | |||||||
| A | B | C | D | E | F | G | Φ | ||
| JX225 | 0.5 | 202 | 65 | 22 | 188 | 180 | 140 | 25 | 5 |
| JX630 | 0.5 | 292 | 72 | 22 | 280 | 272 | 232 | 32 | 5 |
备注：长×宽×高=A×B×C
七、设计示意图：
