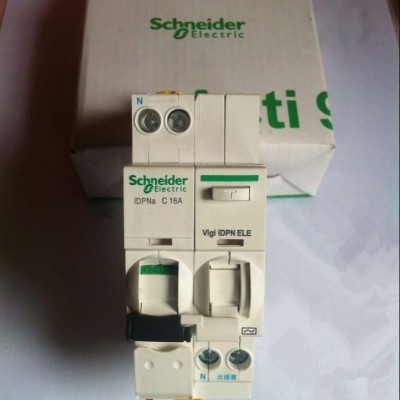

18606676498iDPNa vigi 剩余电流动作保护断路器技术参数● 额定电流: 6 ~ 40 A ( 30 °C 时)● 额定电压: 230 V● 分断能力: 4.5 kA (IEC 61009 / GB 16917)● 剩余动作电流: 30 mA， AC类● 电子式剩余电流动作保护滤波装置，能防止瞬时过电压 (照明，其它设备的线路干扰) 和瞬时过电流 (如容性大的负载线路) 引起的误动作脱扣● 脱扣特性: C 型，瞬时脱扣范围 (5～10) In● 脱扣指示○ Vigi附件操作手柄上有红色剩余电流动作脱扣指示● 手动控制: 手柄允许两种复位模式，方便区分故障类型○ 断路器和剩余电流动作附件同时复位 (过载/短路故障跳闸)○ 断路器和剩余电流动作附件分别复位，剩余电流动作附件先复位，断路器后复位 (剩余电流动作故障跳闸)● 机械寿命: 20,000次● 环境○ 使用环境温度: -25°C 至 +55°C○ 抗湿热性: 2类 (温度55°C 时，相对湿度95％)● 接线: 16 mm2 及以下的导线● 宽度: 36 mm (4 倍模数)电流 螺钉 额定 极限 **标准等级 扭矩 扭矩 额定扭矩(A) (Nm) (Nm) (Nm)6～40 M4.2 2.5 3 1.8● 标准及认证符合IEC 61009-1 / GB 16917标准并获得CCC安全认证证书附件● 可配装DPN梳状母线● 与C65电气附件相同○ OF: 状态指示接点○ SD: 报警接点○ MX 或MX+OF: 分励脱扣单元○ MN 或 MNs: 欠压脱扣单元○ MV: 过压脱扣单元
