DZ47LE-100漏电断路器适用于交流50/60Hz,额定电压单极两线，两级230V，三级，三极四线，四极400V，额定电流从63A至100A的线路中，当人身触电或电网泄漏电流超过规定值时，剩余电流动作断路器能够在极短的时间内迅速切断故障电源，保护人身及用电设备的安全，同时可以保护线路和电动机的过载或短路，亦可作为线路的不频繁转换及电动机的不频繁起动之用。

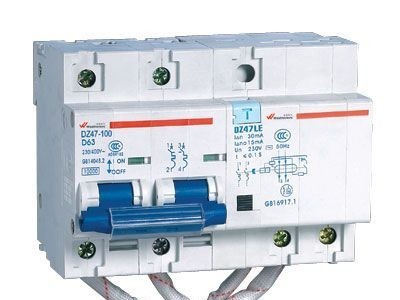

DZ47LE-100漏电断路器
的详细介绍 DZ47LE-100漏电断路器1、适用范围 DZ47LE-100 漏电断路器适用于交流50/60Hz,额定电压单极两线，两级230V，三级，三极四线，四极400V，额定电流从63A至100A的线路中，当人身触电或电网泄漏电流超过规定值时，剩余电流动作断路器能够在极短的时间内迅速切断故障电源，保护人身及用电设备的安全，同时可以保护线路和电动机的过载或短路，亦可作为线路的不频繁转换及电动机的不频繁起动之用。 2、主要规格及技术参数
①:额定电流Ie(A):63、80、100;
②:壳架等级额定电流Imm(A):100;
③;额定剩余动作电流I△n(A):0.03、0.05、0.1、0.3、0.5;
④:额定剩余不动作电流I△n(A):0.5I△n
⑤:延时型极限不驱动时间:0.06S、0.1S
⑥:过电压保护级别:280 5%
⑦:额定极限短路分断能力Icu(A):6000;
⑧:额定剩余接通知分断能力I△n(A):2000.
⑨:过电流保护特性.
| 额定电流(A) | 额定电流(In)起始状态 | 试验电流 | 规定时间 | 预期结果 | 附注 | |
| Ie=63A | Ie＞63A | |||||
| 63 80 100 | 冷态 | 1.05Ie | t 1h | t 2h | 不脱扣 | |
| 紧接着前项试验后进行 | 1.3Ie | t＜1h | t＜2h | 脱扣 | 电流在5S内稳定地上升至规定值 | |
| 冷态 | 85Ie | t 0.2s | 不脱扣 | 通过闭合辅助开关接通电源 | ||
| 冷态 | 125Ie | t＜0.2s | 脱扣 | 通过闭合辅助开关接通电源 | ||
2):绝缘耐冲击电压性能:各极连接在一起与中性极之间能承受峰值为6000V的冲击电压;各极与中性极连接在一起和金属支架之间能承受峰值为8000V的冲击压.
3);剩余电流动作断路器在峰值电流为200A冲击电流和峰值电压为4000V浪涌过电压作用下,具有承受能力,且不引起误动作. 4.外型及安装尺寸
