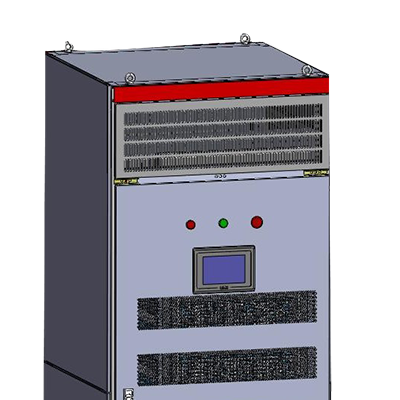

一、产品介绍 APF有源电力滤波器（Active Power Filter，简称APF）是一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对大小和频率都变化的谐波以及变化的无功进行补偿。 APF有源电力滤波器之所以称为有源，顾名思义该装置需要提供电源（用以补偿主电路的谐波），其应用可克服LC滤波器等传统的谐波抑制和无功补偿方法的缺点（传统的只能固定补偿），实现了动态跟踪补偿，而且可以既补谐波又补无功。
二、基本原理 APF有源电力滤波器是用电流互感器采集直流线路上的电流，经采样，将所得的电流信号进行谐波分离算法的处理，得到谐波参考信号，作为的调制信号，与三角波相比，从而得到开关信号，用此开关信号去控制单相桥，根据技术的原理，将上下桥臂的开关信号反接**可得到与线上谐波信号大小相等、方向相反的谐波电流，将线上的谐波电流抵消掉。这是前馈控制部分。再将有源滤波器接入点后的线上电流的谐波分量反馈回来，作为调节器的输入，调整前馈控制的误差。
三、产品选型 1.集中补偿 在电网的低压进线端安装有源谐波治理，适用于负载类型较多的配电系统，非线性负载数量庞大、分散，并且单台非线性负载谐波含量小的场合。
2.部分补偿 可在主要谐波源的支路汇总点安装有源谐波治理，适用于非线性负载集中在某几条支路的配电系统。
3.**地补偿 可在负载的输入安装有源谐波治理，适用于单台谐波含量较大且分布较为分散的配电系统。
四、技术参数
五、应用领域
机场：LED照明、大屏幕、计算机、电梯、空调、可控硅调光系统等 地铁及铁路轨道交通：电梯、LED照明、UPS、计算机、变频通风系统等 医院：磁共振设备、放疗设备、ICU、UPS、变频通风设备、LED照明等 化工及石油开采：直流调速装置、发电机组、磕头机、泥浆泵、冲床、电焊等 钢铁冶金： 高炉、转炉、中频炉、电弧炉、轧机、冲床、电焊、传输带等 桥梁建筑: 开关电源、变频系统、电梯、大型LED设备等 采矿业: 轧机、挖掘机、浮选机、提升机、洗煤机、传输带等 港口: 龙门起重机、电梯、变频设备等 通讯: 通讯基站、UPS、蓄电电池等 电解: 电镀、电容器、风机、循环泵等 光伏: 单晶炉、切片机等 充电站: 充电桩等
