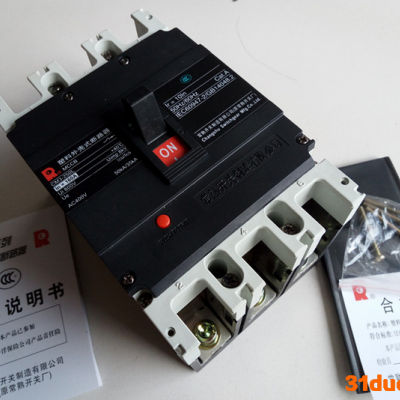

塑壳断路器能够在电流超过跳脱设定后自动切断电流。塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。其脱扣单元分为：热磁脱扣与电子脱扣器。常用的，额定电流共有以下几种 16 25 30 40 50 60 75 80 100 125 160 200 225 250 315 350 400 500 630 A。
工作条件
编辑 ● 周围空气温度 ○ 周围空气温度上限+40℃;○ 周围空气温度下限-5℃;○ 周围空气温度24h的平均值不超过+35℃。 ● 海拔:安装地点的海拔不超过2000m。 ● 大气条件： 大气相对湿度在周围空气温度为+40℃时不超过50%;在较底温度下可以有较高的相对湿度;最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度+25℃,并考虑到因温度变化发生在产品表面上的凝露。 ● 污染等级:污染等级为3级。
主要参数
⑴额定电压 断路器铭牌上的额定电压是指断路器主触头的额定电压，是保证接触器触头长期正常工作的电压值。 (2)额定电流 接触器铭牌上的额定电流是指路器主触头的额定电流，是保证接触器触头长期正常工作的电流值。 ⑶脱扣电流 脱扣电流是使过电流脱扣器动作的电流设定值，当电路短路或负载严重超载，负载电流大于脱扣电流时，断路器主触头分断。 ⑷过载保护电流、时间曲线 过载保护电流、时间曲线，为反时限特性曲线，过载电流越大，热脱扣器动作的时间就越短。 ⑸欠电压脱扣器线圈的额定电压 欠电压脱扣器线圈的额定电压一定要等于线路额定电压。 ⑹分励脱扣器线圈的额定电压 分励脱扣器线圈的额定电压一定要等于控制控制电源电压。 ⑺额定极限短路分断能力Icu 断路器的分断能力指标有两种：额定极限短路分断能力Icu和额定运行短路分断能力Ics。 额定极限短路分断能力Icu，是断路器分断能力极限参数，分断几次短路故障后，断路器分断能力将有所下降。 额定运行短路分断能力Ics，是断路器的一种分断指标，即分断几次短路故障后，还能保证其正常工作。 对塑壳式断路器而言， Ics只要大于25%Icu就算合格，目前市场上断路器的Ics大多数在(50%—75%)Icu之间。 ⑻限流分断能力 限流分断能力是指电路发生短路时，断路器跳闸时限制故障电流的能力。电路发生短路时，断路器触头快速打开，产生电弧，相当于在线路中串入1个迅速增加的电弧电阻，从而限制了故障电流的增加，降低了短路电流的电磁效应、电动效应和热效应对断路器和用电设备的不良影响，延长断路器的使用寿命。断路器断开时间越短，限流效果就越好，Ics就越接近Icu。 ⑼微型断路器的脱扣特性 断路器脱扣特性分为A、B、C、D、K等几种，各自的含义如下： A型脱扣特性：脱扣电流为（2～3）In，适用于保护半导体电子线路，带小功率电源变压器的测量线路，或线路长且短路电流小的系统； B型脱扣特性：脱扣电流为（3～5）In，适用于住户配电系统，家用电器的保护和人身安全保护； C型脱扣特性：脱扣电流为（5～10）In，适用于保护配电线路以及具有较高接通电流的照明线路和电动机回路； D型脱扣特性：脱扣电流为（10～20）In，适用于保护具有很高冲击电流的设备，如变压器、电磁阀等； K型脱扣特性：具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力
常用标准
编辑 GB 10963-1989|家用及类似场所用断路器 GB 14048.2-1994|低压开关设备和控制设备 低压断路器 GB 16916.1-1997|家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB) 第1部分：一般规则 GB 16916.21-1997|家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB) 第2.1部分：一般规则对动作功能与线路电压无关的RCCB的适用性 GB 16916.22-1997|家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB) 第2.2部分：一般规则对动作功能与线路电压有关的RCCB的适用性 GB 16917.1-1997|家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO) 第1部分：一般规则 GB 16917.21-1997|家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO) 第2.1部分：一般规则对动作功能与线路电压无关的RCBO的适用性 GB 16917.22-1997|家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO) 第2.2部分：一般规则对动作功能与线路电压有关的RCBO的适用性 GB 1984-1989|交流高压断路器 ?GB 4876-1985|交流高压断路器的线路充电电流开合试验 GB 7675-1987|交流高压断路器的开合电容器组试验CM1-63L
CM1-63M
CM1-63C
CM1-63H
CM1-63
CM1-100
CM1-100L
CM1-100M
CM1-100C
CM1-100H
CM1-160
CM1-160C
CM1-160L
CM1-160M
CM1-160H
CM1-225
CM1-225C
CM1-225L
CM1-225M
CM1-225H
CM1-250
CM1-250M
CM1-250H
CM1-250L
CM1-400C
CM1-400L
CM1-400M
CM1-400H
CM1-630C
CM1-630M
CM1-630H
CM1-630L
CM1-800H
CM1-800M
CM1-63L/3P
CM1-63M/3P
CM1-63C/3P
CM1-63H/3P
CM1-63/3P
CM1-100/3P
CM1-100L/3P
CM1-100M/3P
CM1-100C/3P
CM1-100H/3P
CM1-160/3P
CM1-160C/3P
CM1-160L/3P
CM1-160M/3P
CM1-160H/3P
CM1-225/3P
CM1-225C/3P
CM1-225L/3P
CM1-225M/3P
CM1-225H/3P
CM1-250/3P
CM1-250L/3P
CM1-250M/3P
CM1-250H/3P
CM1-400C/3P
CM1-400L/3P
CM1-400M/3P
CM1-400H/3P
CM1-630C/3P
CM1-630M/3P
CM1-630H/3P
CM1-630L/3P
CM1-800H/3P
CM1-800M/3P
CM1-63L/3300
CM1-63M/3300
CM1-63C/3300
CM1-63H/3300
CM1-63/3300
CM1-100/3300
CM1-100L/3300
CM1-100M/3300
CM1-100C/3300
CM1-100H/3300
CM1-160/3300
CM1-160C/3300
CM1-160L/3300
CM1-160M/3300
CM1-160H/3300
CM1-225/3300
CM1-225C/3300
CM1-225L/3300
CM1-225M/3300
CM1-225H/3300
CM1-250/3300
CM1-250L/3300
CM1-250M/3300
CM1-250H/3300
CM1-400C/3300
CM1-400L/3300
CM1-400M/3300
CM1-400H/3300
CM1-630C/3300
CM1-630M/3300
CM1-630H/3300
CM1-630L/3300
CM1-800H/3300
CM1-800M/3300
CM1-63L/6A
CM1-63L/10A
CM1-63L/16A
CM1-63L/20A
CM1-63L/25A
CM1-63L/32A
CM1-63L/40A
CM1-63L/50A
CM1-63L/63A
CM1-63M/6A
CM1-63M/10A
CM1-63M/16A
CM1-63M/20A
CM1-63M/25A
CM1-63M/32A
CM1-63M/40A
CM1-63M/50A
CM1-63M/63A
CM1-63C/6A
CM1-63C/10A
CM1-63C/16A
CM1-63C/20A
CM1-63C/25A
CM1-63C/32A
CM1-63C/40A
CM1-63C/50A
CM1-63C/63A
CM1-63H/6A
CM1-63H/10A
CM1-63H/16A
CM1-63H/20A
CM1-63H/25A
CM1-63H/32A
CM1-63H/40A
CM1-63H/50A
CM1-63H/63A
CM1-63/6A
CM1-63/10A
CM1-63/16A
CM1-63/20A
CM1-63/25A
CM1-63/32A
CM1-63/40A
CM1-63/50A
CM1-63/63A
CM1-100/10A
CM1-100/16A
CM1-100/20A
CM1-100/25A
CM1-100/32A
CM1-100/40A
CM1-100/50A
CM1-100/63A
CM1-100/80A
CM1-100/100A
CM1-100L/10A
CM1-100L/16A
CM1-100L/20A
CM1-100L/25A
CM1-100L/32A
CM1-100L/40A
CM1-100L/50A
CM1-100L/63A
CM1-100L/80A
CM1-100L/100A
CM1-100M/10A
CM1-100M/16A
CM1-100M/20A
CM1-100M/25A
CM1-100M/32A
CM1-100M/40A
CM1-100M/50A
CM1-100M/63A
CM1-100M/80A
CM1-100M/100A
CM1-100C/10A
CM1-100C/16A
CM1-100C/20A
CM1-100C/25A
CM1-100C/32A
CM1-100C/40A
CM1-100C/50A
CM1-100C/63A
CM1-100C/80A
CM1-100C/100A
CM1-100H/10A
CM1-100H/16A
CM1-100H/20A
CM1-100H/25A
CM1-100H/32A
CM1-100H/40A
CM1-100H/50A
CM1-100H/63A
CM1-100H/80A
CM1-100H/100A
CM1-160/100A
CM1-160/125A
CM1-160/140A
CM1-160/160A
CM1-160C/100A
CM1-160C/125A
CM1-160C/140A
CM1-160C/160A
CM1-160L/100A
CM1-160L/125A
CM1-160L/140A
CM1-160L/160A
CM1-160M/100A
CM1-160M/125A
CM1-160M/140A
CM1-160M/160A
CM1-160H/100A
CM1-160H/125A
CM1-160H/140A
CM1-160H/160A
CM1-225/10A
CM1-225/125A
CM1-225/140A
CM1-225/160A
CM1-225/180A
CM1-225/200A
CM1-225/225A
CM1-225C/10A
CM1-225C/125A
CM1-225C/140A
CM1-225C/160A
CM1-225C/180A
CM1-225C/200A
CM1-225C/225A
CM1-225L/10A
CM1-225L/125A
CM1-225L/140A
CM1-225L/160A
CM1-225L/180A
CM1-225L/200A
CM1-225L/225A
CM1-225M/10A
CM1-225M/125A
CM1-225M/140A
CM1-225M/160A
CM1-225M/180A
CM1-225M/200A
CM1-225M/225A
CM1-225H/10A
CM1-225H/125A
CM1-225H/140A
CM1-225H/160A
CM1-225H/180A
CM1-225H/200A
CM1-225H/225A
CM1-250/180A
CM1-250/200A
CM1-250/225A
CM1-250/250A
CM1-250L/180A
CM1-250L/200A
CM1-250L/225A
CM1-250L/250A
CM1-250M/180A
CM1-250M/200A
CM1-250M/225A
CM1-250M/250A
CM1-250H/180A
CM1-250H/200A
CM1-250H/225A
CM1-250H/250A
CM1-250L/180A
CM1-250L/200A
CM1-250L/225A
CM1-250L/250A
CM1-400C/225A
CM1-400C/250A
CM1-400C/315A
CM1-400C/350A
CM1-400C/400A
CM1-400L/225A
CM1-400L/250A
CM1-400L/315A
CM1-400L/350A
CM1-400L/400A
CM1-400M/225A
CM1-400M/250A
CM1-400M/315A
CM1-400M/350A
CM1-400H/225A
CM1-400H/250A
CM1-400H/315A
CM1-400H/350A
CM1-400H/400A
CM1-630C/400A
CM1-630C/500A
CM1-630C/600A
CM1-630M/400A
CM1-630M/500A
CM1-630M/600A
CM1-630H/400A
CM1-630H/500A
CM1-630H/600A
CM1-630L/400A
CM1-630L/500A
CM1-630L/600A
CM1-800H/630A
CM1-800H/700A
CM1-800H/800A
CM1-800M/630A
CM1-800M/700A
CM1-800M/800A 【温州广运广运电气有限公司】还代理经营品牌：亚德客，费斯托，施耐德，西门子，ABB，三菱，伊顿，欧姆龙，韩国LS，常熟，天水213，上海人民，倍加福，图尔克，施克，奥托尼克斯，SMC，正泰，德力西，......，想了解和求购其他工业产品，请各位新老客户来电咨询、洽谈！我们的服务宗旨是：只要您有需要，您报的出型号，报的出产品品牌，或者能提供产品样本图片，或者能描述产品外观和功能特性， 【温州广运广运电气有限公司】都能供应给您
