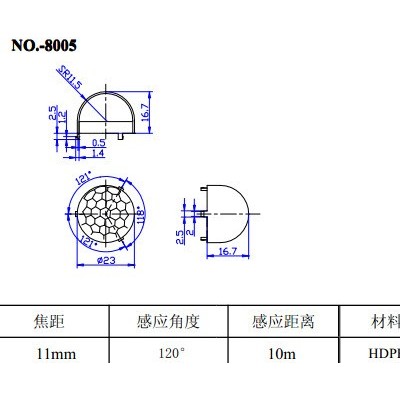

红外人体感应PIR传感器透镜8005

菲涅尔透镜,简单的说**是在透镜的一侧有等距的齿纹.通过这些齿纹,可以达到对指定光谱范围的光带通(反射或者折射)的作用.传统的打磨光学器材的带通光学滤镜造价昂贵。菲涅尔透镜可以极大的降低成本。典型的例子**是PIR（被动红外线探测器）。PIR广泛的用在警报器上。如果你拿一个看看，你会发现在每个PIR上都有个塑料的小帽子。这**是菲涅尔透镜。小帽子的内部都刻上了齿纹。这种菲涅尔透镜可以将入射光的频率峰值限制到10微米左右（人体红外线辐射的峰值）。
作用：一是聚焦作用，即将热释红外信号折射（反射）在PIR上；二是作用将探测区域内分为若干个明区和暗区，使进入探测区域的移动物体能以温度变化的形式在PIR上产生变化热释红外信号。
菲涅尔透镜是一种应用十分广泛的光学元件，其设计和制造设计到多个技术领域，包括光学工程,高分子材料工程，CNC机械加工，金刚石车削工艺，镀镍工艺；模压、注塑、浇铸等制造工艺。
应用领域：
1.投影显示：菲涅尔投影电视，背投菲涅尔屏幕，高射投影仪，准直器；
2.聚光聚能：太阳能用菲涅尔透镜，摄影用菲涅尔聚光灯，菲涅尔放大镜；
3.航空航海：灯塔用菲涅尔透镜，菲涅尔飞行模拟；
4.科技研究：激光检测系统等；
5.红外探测：无源移动；
6.照明光学：汽车头灯，交通标志，光学着陆系统。
