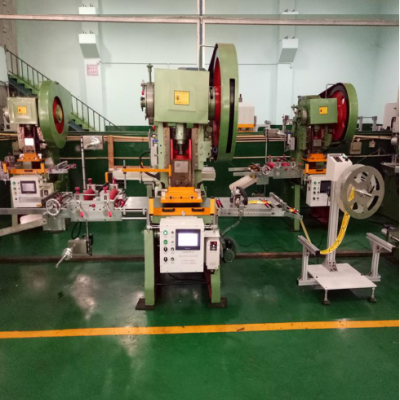

配置：TMG普通冲床A（）+数控电脑双送料器M3+光电追踪功能管料架M13+上、下活动模切板M16/M15+红外线安全、变频调速功能M9+电脑切片功能M10+留空落料装置M11+小孔套位功能M8+排废、收卷功能M7+光电感应自动放料机 本机为小孔套位，光电追踪双项自动纠偏功能。也有自动去废、切片一体机多功能模切使用。
一、功能介绍： 我司专业生产模切冲床及周边辅助设备，可协助客户解决工艺问题，针对各类卷料、张料、片料、印刷后冲压等材料实现自动化送料冲 压/去废/收卷等，详情可来电咨询。模切冲压机适用面广，应用于所有冲压成型行业非金属及轻金属（例如：电子、电器、汽车、医疗 、印刷、包装、饰品等各行业）。
三、参数：
| 技术规格 | 单位 | 20T | 25T | 30T | 40T | 60T |
| 公称压力 | KN | 160 | 250 | 300 | 400 | 600 |
| 模切速度 | min/1 | 120 | 95 | 90 | 60 | 45 |
| 模切冲板面积 （前后*左右） | mm | 230*230 | 300*300 | 350*350 | 400*500 | 600*650 |
| 卷料机最大进料宽度 | mm | 230 | 320 | 350 | 400 | 600 |
| 片材机最大进料宽度 | mm | 190 | 310 | 310 | 350 | 550 |
| 电机功率 | kw | 1.1 | 1.5 | 2.2 | 4 | 5.5 |
| 滑块行程 | mm | 52 | 62 | 70 | 90 | 120 |
| 公称力行程 | mm | 4 | 5 | 5 | 6 | 8 |
| 行程次数 | spm | 125 | 125 | 125 | 55 | 45 |
| 最大装模高度 | mm | 175 | 200 | 220 | 240 | 290 |
| 装模高度调节量 | mm | 35 | 45 | 50 | 50 | 60 |
| 滑块中心到机身距离 | mm | 140 | 155 | 175 | 210 | 280 |
| 工作台尺寸（前后*左右） | mm | 260*430 | 300*500 | 360*560 | 430*630 | 560*820 |
| 滑块底面尺寸（前后*左右） | mm | 110*140 | 130*150 | 135*175 | 185*210 | 240*265 |
| 模柄孔尺寸（直径/深度） | mm | Φ30/50 | Φ40/55 | Φ40/60 | Φ42/70 | Φ50/70 |
| 工作台板厚度 | mm | 50 | 50 | 55 | 60 | 70 |
| 机身最大倾斜角度 | deg | 30 | 30 | 30 | 30 | 30 |
| 外型尺寸 （左右*前后*高度） | mm | 1250*1050*1600 | 1350*1200*1800 | 1400*1250*1900 | 1750*1500*2250 | 1900*1800*2500 |
| 床脚螺丝孔距 | mm | 600*450 | 580*560 | 650*580 | 800*750 | 880*850 |
| 电压 | V | 220/380 | 380 | 380 | 380 | 380 |
| 机床重量 | kg | 850 | 1300 | 1600 | 3500 | 4600 |
