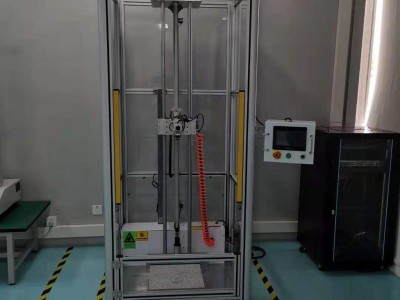

嘉腾JTDL-1800S 手机定向跌落试验机

手机定向跌落试验机又名手机受控跌落试验机，本机是对手机在一定高度进行跌落疲劳试验的专用设备。 本机用于测试外壳的耐用程度及内部结构抗摔的性能本机结构合理、独特，对不同型号手机有充分的适用性。设备运行稳定，低噪音，免维护。

一、产品应用：该设备用于评估产品在客户实际使用时意外跌落后对产品性能的影响，适用于手机、PAD、电子书、

电子辞典等小型电子产品作指定方向或指定位置的跌落测试。

二、原理说明：系统采用触摸屏与 PLC 通讯，控制伺服电机驱动跌落机构上的夹持夹具升降，并配合脱钩装置和夹具的释放动作实现跌落测试。调整角度定位销可满足用户对产品棱、角、面的跌落测试。

三、产品特点：

3.1 双立柱直线轴承导向，伺服电机+同步带驱动升降，可任意设定测试高度，且定位准确

3.2 触摸屏+PLC 控制，可设置和显示测试高度和跌落次数等数据

四、技术参数：

4.1 跌落高度:可在 400-1800mm 范围内设定，位移精度为±0.5mm

4.2 跌落角度：可跌落样品的 2 个大面、4 个小面和 4 个角

4.3 相关标准：产品依据华为相关企业测试标准

4.4 夹具夹持**大宽度：160mm

4.5 测试数据：跌落高度、加速度、末速度、试验时间、测试次数等

4.6 测试样品重量：**大允许 2000g

4.7 跌落面尺寸：350*350*50mm

4.8 跌落面材质：大理石/木板（可选）

4.9 跌落面粗糙度：大理石板和水泥板的粗糙度值分别为 0.59μm 和 1.29μm（参考数据）

4.10 驱动方式：伺服电机+同步齿形带

4.11 控制方式：触摸屏+PLC

4.12 气源要求：不低于 0.5Mpa 洁净的压缩空气

4.13 电源要求：AC220V±10％ 50Hz

4.14 设备功率：400W

4.15 外形尺寸：900*900*2400mm

4.16 设备重量：270Kg

五、工作环境和存储环境要求：

5.1 工作温度和湿度：温度 18℃～30℃，湿度 40%～60% (非冷凝)

5.2 存储温度和湿度：温度-10℃～60℃，湿度 40%～60% (非冷凝)

六、基本配置：

1、 PLC 1  三菱

2、 伺服电机 1 日本三菱伺服电机

3、 触摸屏 1 威纶

4 、传感器 2

5 、气缸 2 星辰

6、 电磁阀 2 SMC

7、安全光幕 1 SUNX

8、 直线导轨 1 Hiwin

9、 铝型材 30 OYU

10、大理石板 、木板 （可选）

11、缓冲器 （美国ACE）   1个
