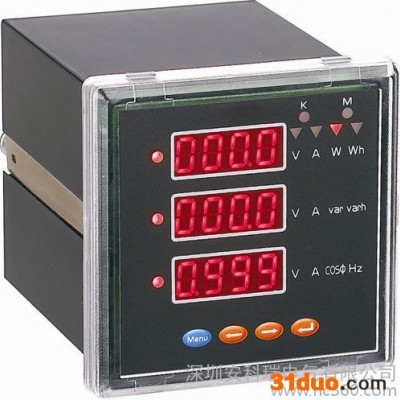

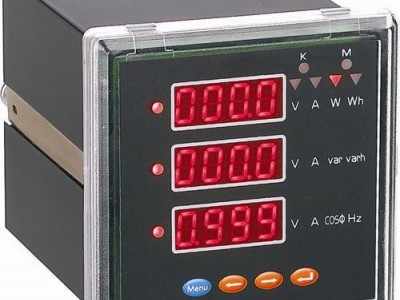

r 概述 rrr ACRE系列多功能网络电力仪表,是根据我国对电力系统设备的运行和计算机智能化监控的要求而设计的。该系列多功能网络电力仪表可同时测量三相电网中所有常用电力参数:三相电压(相/线)、三相电流、有功功率.无功功率.功率因数、电网频率和双向电能计量等功能。由于该电力仪表还具备完善的通讯联网功能,并可选配多种扩展功能模块,所以称之为网络多功能电力仪表。rrr 作为一种先进的智能化、数字化的电网前端采集元件,ACRE系列多功能网络监测仪表,已广泛应用于各种控制系统、SCADA系统和能源管理系统、变电站自动化.配电自动化、小区电力监控.工业自动化、智能建筑、智能配电拒、开关柜等设备中。具有安装方便,接线筒单,工程量小等特点。 rrr 技术指标rrr rr
r r r | r r 精度等级r r | r r r U、I为0.5级,有功电能为0.5级,无功电能为2.0级,变送输出0.5级r r | r
r r | r r 显示r r | r r r LCD或LED显示r r | r
r r | r r 输入测量r r | r r r 网络r r | r r r 三相三线、三相四线r r | r
r r | r r 额定值r r | r r r 电压:AC 100V、AC380V ;电流:AC 1A, 5Ar r | r
r r | r r 过负荷r r | r r r 持续:1.2倍瞬时:电压2倍(10秒),电流10倍(5秒)r r | r
r r | r r 功耗r r | r r r 电压:<1VA (每相)电流:<0.4VA(每相)r r | r
r r | r r 阻抗r r | r r r 电压:>300kΩ 电流:<20mΩr r | r
r r | r r 频率r r | r r r 50/60Hz±10%r r | r
r r | r r 电能计量r r | r r r 电能r r | r r r 四象限电能、有功、无功电能计量r r | r
r r | r r 电源r r | r r r 工作范围r r | r r r AC/DC 85V-265Vr r | r
r r | r r 功耗r r | r r r <5VAr r | r
r r | r r 输出可编程r r | r r r 模拟量r r | r r r 2路或4路变送输出:4~20mAr r | r
r r | r r 通讯接口r r | r r r RS-485接口 , MODBUS-RTU协议r r | r
r r | r r 脉冲输出r r | r r r 2路电能脉冲输出,光耦继电器r r | r
r r | r r 开关量输入r r | r r r 4路开关量输入无源,干节点方式(具体参阅规格型号说明)r r | r
r r | r r 开关量输出r r | r r r 4路开关量输出,干结点继电器(具体参阅规格型号说明)r r | r
r r | r r 工作条件r r | r r r 环境温度:-10~55°C ,相对湿度≤93% ,无腐蚀气体场所,海拔高度≤2500mr r | r
r r | r r 隔离耐压r r | r r r 输入电源>2kV,输入和输出>lkV,电源和输出>1.5kAr r | r
r r | r r 绝缘电阻r r | r r r ≥100MQr r | r
r r
rr 多功能数显表接线原理图rrr

rrr 订货示例 rrr rrr 订货时,请详细写明所需型号、输入信号变比,输出要求以及扩展功能模块等相关内容。 rrr 例1:型号:ACRE-530Errr 输入:10KV/100V 200A/5A 工作电源:220Vrrr 接线方式:三相三线rrr 通讯:RS485/Modbus-RTUrrr 功能扩展:4路-DIrrr 数量:10台r
