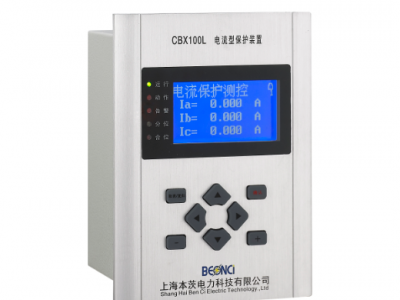

1.1 装置简介 CBX100L 微机保护测控装置适用于35kV 以下各电压等级的间隔单元的保护测控，具备完善的保护、测量、控制及通信监视功能，为变电站、发电厂、高低压配电及厂用电系统的保护与控制提供了完整的解决方案，可有力地保障高低压电网及厂用电系统的安全稳定运行。可以和其它保护、自动化设备一起,通过通信接口组成自动化系统。全部装置均可组屏集中安装，也可就地安装于高低压开关柜。
1.2 装置特点 采用全密封式结构，具有良好的抗震、防尘性能 小型化设计，体积小，重量轻，外形美观，安装方便 采用独特的可靠性设计，无可调元件，装置稳定性好，抗干扰性强 全汉化液晶显示，人机界面清晰易懂，操作整定极为方便 装置供电电源、控制回路均为交直流两用 具有RS485 总线串行通信口，并集成了MODBUS 标准通信规约 具有事件顺序记录功能，可记录100 条事件，数据掉电不丢失 具备完善的自检功能，完整的异常记录、事件记录、操作记录，所有信息掉电保持 外形小巧精细、结构合理，采用高等级、高品质的元器件及多层板技术和SMT 工艺，使产品具有很高的电气性能 具有完整的断路器操作回路 超低功耗
二、主要技术指标
1） 额定工作电压 AC220、DC220V 或DC110V (订货注明) 2） 额定技术数据 a) 交流电流： 5A 或1A (订货注明) b) 交流电压： 400V 或100V (订货注明) c) 频率： 50HZ 3） 功率消耗 工作电源： 正常工作时,不大于5W；保护动作时,不大于10W。 交流电流回路： < 1VA/相(IN =5A)； < 0.5VA/相(IN =1A)； 交流电压回路： < 0.5VA/相； 4） 精确工作范围 电流： 0.04In～20In 电压： 0.4V～1.2Un 频率： 0.9Fn～1.1Fn 时间： 0～100s 5） 保护部分精度 a) 定值精度： ≤±5%； b) 时间精度： <±1％ 整定时间+35ms c) 整组动作时间： ≤35ms； d) 频率精度： ≤0.01Hz； 6) 测控部分精度 a) 交流量精度： ≤±0.2%； b) 有功无功： ≤±0.5%； 7) 开关量输入 输入类型： 有源光电隔离输入数量：10 工作电压： AC220V、DC220V 或DC110V 8) 开出接点容量 a)出口继电器：触点额定载流容量：250Vac/220Vdc,5A输出类型: 无源(空接点) b)信号继电器：触点额定载流容量：250Vac/220Vdc,5A输出类型: 无源(空接点) 9) 通信接口 数目： 1 电气特性： RS485 传输方式： 异步 通信协议： MODBUS 地址： 1～110 波特率： ≤1Mbps 通信介质： 双绞线或光纤
三、功能配置
如需接线图和开孔尺寸图请下载电子样本或致电本茨电力技术部13575423486
