高频雷达液位计选型宏控HKRD

高频雷达液位计概述 90X系列传感器是26G高频雷达式物位测量仪表，测量距离可达80米。天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于反应釜、固体料仓等一些复杂的测量条件。

高频雷达液位计工作原理 导波雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。

高频雷达液位计产品特点 ■ 天线尺寸小，便于安装；非接触雷达，无磨损，无污染。

■ 几乎不受腐蚀、泡沫影响；几乎不受大气中水蒸气、温度和压力变化影响。

■ 严重粉尘环境对高频物位计工作影响不大。

■ 波长更短，对在倾斜的固体表面有更好的反射。

■ 波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。

■ 测量盲区更小，对于小罐测量也会取得良好的效果。

■ 高信噪比，即使在波动的情况下也能获得更优的性能。

■ 高频率，是测量固体和低介电常数介质的**选择。

高频雷达液位计技术参数

HKRD901                                     应    用： 各种腐蚀的液体 测量范围： 10米    过程连接： 螺纹、法兰 介质温度： -40～130℃ 过程压力： -0.1～0.3MPa 精    度： ±5mm                                        防护等级： IP67 频率范围： 26GHz                                       防爆等级： Exia ⅡC T6 Ga/ Exd ia IIC T6 Gb 信号输出： 4...20mA/HART(两线/四线) /RS485/Mod bus
HKRD902   应    用： 耐温、耐压、轻微腐蚀的液体 测量范围： 30米 过程连接： 螺纹、法兰 介质温度： -40～250℃ 过程压力： -0.1～4.0MPa 精    度： ±3mm                                      防护等级： IP67 频率范围： 26GHz                                                            防爆等级： Exia ⅡC T6 Ga/Exd ia IIC T6 Gb        信号输出： 4...20mA/HART(两线/四线)/RS485/Mod bus

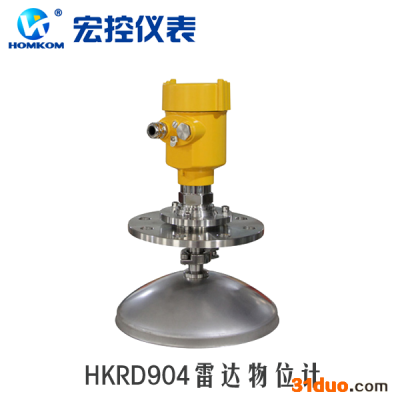

HKRD904         应    用：  固体料、强粉尘、易结晶、 结露场合 测量范围： 80米 过程连接： 万向法兰 介质温度： -40～250℃ 过程压力： -0.1～0.1MPa 精    度： ±15mm  防护等级： IP67 频率范围： 26GHz   防爆等级： Exia ⅡC T6 Ga/Exd ia IIC T6 Gb 信号输出： 4...20mA/HART(两线/四线)/RS485/Mod bus

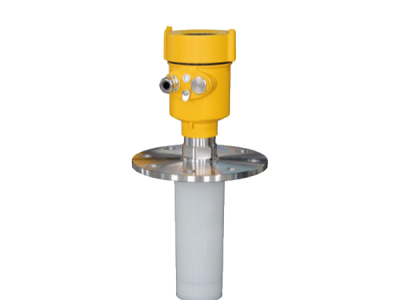

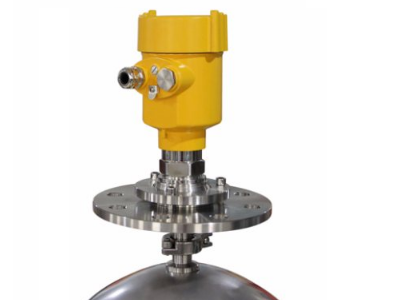

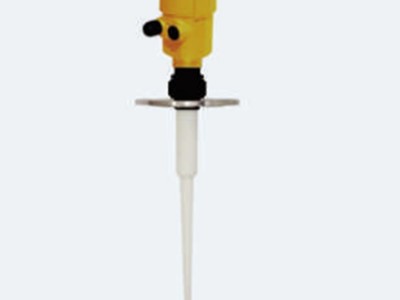

 高频雷达液位计图片










雷达液位计的特点：

雷达液位计采用一体化设计，无可动部件，不存在机械磨损，使用寿命长。测量时发出的电磁波能够穿过真空，不需要传输媒介，具有不受大气、蒸气、槽内挥发雾影响的特点，能用于挥发的介质如粗苯的液位测量。几乎能用于所有液体的液位测量。电磁波在液位表面反射时，信号会衰减，当信号衰减过小时，会导致雷达液位计无法测到足够的电磁波信号。导电介质能很好地反射电磁波，对雷达液位计，甚至微导电的物质也能够反射足够的电磁波。介电常数大于1.5的非导电介质（空气的介电常数为1.0）也能够保证足够的反射波，介电常数越大，反射信号越强。在实际应用中，几乎所有的介质都能反射足够的反射波。采用非接触式测量，不受槽内液体的密度、浓度等物理特性的影响。测量范围大，*大的测量范围可达0~35m，可用于高温、高压的液位测量。天线等关键部件采用高质量的材料，抗腐蚀能力强，能适应腐蚀性很强的环境。功能丰富，具有波的学习功能。输入液面的实际液位，软件能自动地标识出液面到天线的回波，排除这些波的干扰。参数设定方便，可用液位计上的简易操作键进行设定，也可用HART协议的手操器在远程或直接接在液位计的通信端进行设定，十分方便。
