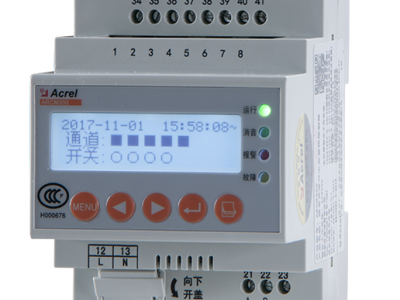

免费提供技术咨询！欢迎来电垂询！ 可选配功能拉到下面的选型表格，具体价格请来电咨询。 1 概述 ARCM300D 智慧用电在线监控装置是针对0.4kV 以下的TT、TN 系统设计的智能电力装置，具有单相交流电测量、遥信输入、遥信输出功能，以及RS485 通讯或GPRS 无线通讯功能，通过对配电回路的剩余电流、导线温度等火灾危险参数实施监控和管理。产品采用先进的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身，是建筑监控装置预防监控、系统绝缘老化预估等的理想选择。同时将原有RS485 通讯升级为GPRS 无线通讯方式，极大解决了现场布线难的情况，提高工作效率。作为一种先进的智能化、数字化的采集元件，该智能装置已广泛应用于各种控制系统、SCADA 系统和能源管理系统中。 2 产品型号
3 技术参数
4 安装与接线 4.1 外形及安装尺寸(单位mm)
4.2 安装方式 35mm 导轨安装，可加固定端子进行固定。 4.3 接线说明
注：电流互感器红色线接6 号端子，黄色线接5 号端子。 5 指示灯定义及按键操作 5.1 测量项目说明 可同时监控剩余电流和温度,并根据剩余电流和温度的大小作出报警指令。并且当输入信号达到报警设置时，发出声光报警。
5.2 指示灯定义 ● 运行指示灯(绿色)：仪表处于正常运行时，指示灯闪烁，闪烁频率大约为一秒一次; ● 消音指示灯(绿色)：仪表处于消音状态时，指示灯亮; ● 报警指示灯(红色)：仪表处于报警状态时，指示灯亮; ● 故障指示灯(黄色)：仪表处于故障时，故障指示灯常亮(故障为外部线路故障，而不是仪表本身的故障); ● 状态指示灯(绿色)：长亮(已连接到服务器)，闪烁(未连接服务器); ● 信号指示灯(绿色)：长亮(无线信号强，RSSI 值大于15)闪烁(无线信号弱，RSSI 值小于15); 5.3 按键操作 可通过按键对仪表进行地址、参数设置，亦可通过按键来对仪表执行消音、自检和复位操作等。ARCM300 共有5 个按键，从左至右分别为：MENU 菜单键、消音、复位、回车键和翻页键。
