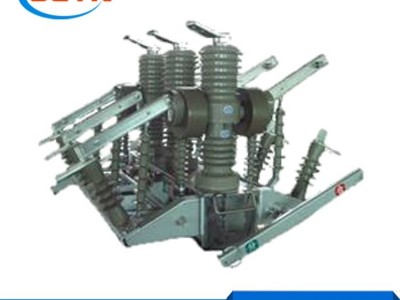

贵阳10KV双电源开关 ZW32-12户外双电源全自动转换真空断路器

r 一、10KV双电源开关产品概述：                          r

rr HZW32-12型户外双电源自动投切装置（以下简称“双电源装置”）系三相交流50Hz户外高压开关设备，由两台柱上真空断路器和一台TKREW智能双电源切换控制器构成；该装置主要应用于煤矿、石油、钢厂等高供电可靠性场所以及农网和城网的10kV配电系统，作为分、合负荷电流、过载电流、短路电流之用，并可实现双路电源自动切换，保证重要负载的实时供电，具有占地少，投资小，调试维护方便等特点，是实现供电自动化的理想开关设备。r

rr 二、10KV双电源开关型号及含义：
r
r三、10KV双电源开关使用条件：                         r

rr ◆    周围空气温度：-25℃～+40℃；r

rr ◆    海拔高度：不超过2000m；r

rr ◆    周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；r

rr ◆    风速不超过34m/s；r

rr ◆    来自开关设备和控制设备外部的振动或地动是可以忽略的；r

rr ◆    污秽等级：Ⅳ级。r

rr 四、10KV双电源开关主要功能：                         r

rr 3.1功能特点r

rr （1）实现双电源互投控制、优先级备自投控制，具有故障闭锁、PT断线闭锁、两侧开关位置闭锁，一侧失压分闸，一侧自动合闸功能。r

rr （2）可根据用户要求，可配备过流、限时速断保护功能，保护定值可连续可调。r

rr （3）遥控功能，可配备无线遥控器，实现近距离遥控开关合、分控制，且带有自动逻辑闭锁判断功能，安全可靠。r

rr （4）本地操作、自动操作模式，可互相转切换，并可根据用户要求具有主、备投优先级功能。r

rr （5）可根据用户要求，配置完善的‘四遥’功能，可实现遥控、遥测、遥信、遥调功能。r

rr 五、10KV双电源开关主要技术参数：                      r

rr 断路器主要技术参数指标r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 序号r r	r r 名       称r r		r r 单位r r	r r 数   据r r
r r 1r r	r r 额定电压r r		r r kVr r	r r 12r r
r r 2r r	r r 额定电流r r		r r Ar r	r r 630    r r
r r 3r r	r r 额定频率r r		r r Hzr r	r r 50r r
r r 4r r	r r 额定绝缘水平r r	r r 工频耐压(1min)r r	r r kVr r	r r 42r r
		r r 冲击雷电耐压(峰值)r r		r r 75r r
r r 5r r	r r 额定短路开断电流r r		r r kAr r	r r 12.5r r	r r 16r r	r r 20r r
r r 6r r	r r 额定短路关合电流（峰值）r r			r r 31.5r r	r r 40r r	r r 50r r
r r 7r r	r r 额定峰值耐受电流r r			r r 31.5r r	r r 40r r	r r 50r r
r r 8r r	r r 额定短时耐受电流r r			r r 12.5r r	r r 16r r	r r 20r r
r r 9r r	r r 额定短路持续时间r r		r r sr r	r r 4r r
r r 10r r	r r 额定短路开断电流开断次数r r		r r 次r r	r r 30r r
r r 11r r	r r 额定操作顺序r r		r r  r r	r r 分-0.3s-合分-180s-合分r r
r r 12r r	r r 机械寿命r r		r r 次r r	r r 10000r r
r r 13r r	r r 额定操作电压及辅助回路额定电压r r		r r Vr r	r r AC220V、DC220V、DC24Vr r

rr 智能双电源控制器的主要技术参数r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 电r r r 磁r r r 兼r r r 容r r r 特r r r 性r r		r r 绝缘电阻r r		r r >10MΩr r	r r r r
		r r 绝缘强度r r		r r 2.5kV  r r	r r r r
		r r 电压突降和中断r r		r r 100%、0.5sr r	r r r r
		r r 高频干扰r r	r r 串模r r	r r 1.5kVP    r r	r
			r r 共模r r	r r 2.5kVP  r r	r
		r r 瞬变脉冲群r r		r r 4.0kVPr r	r
		r r 浪涌干扰r r		r r 4.0kVP  r r	r
		r r 静电放电r r		r r 8kV  r r	r r r r
		r r 工频磁场r r		r r 100A/m  r r	r
		r r 阻尼震荡r r		r r 100A/m  r r	r r r r
		r r 冲击电压r r		r r 5kV，1.2/50μsr r	r r r r
r r 电r r r 源r r		r r 工作电源r r		r r AC220V或其它r r	r r r r
		r r 功耗r r		r r ≤10Wr r	r r r r
		r r 频率r r		r r 50Hz、60Hzr r	r r r r
r r 额r r r 定r r r 值r r		r r 电流互感器r r		r r 5A或1A，功耗<1.0VA/相r r	r r r r
		r r 电压互感器r r		r r 100V或220V，功耗<0.5VA/相r r	r r r r
		r r 频率r r		r r 50Hz或60Hzr r	r r r r
r r  r r r 测量范围及精度r r		r r 电流r r		r r (10%～120%)ⅹIn         ≤±0.5℅r r	r r r r
		r r 电压r r		r r (10%～120%)ⅹUn         ≤±0.5℅r r	r r r r
		r r 频率r r		r r 45HZ～65HZ             ≤±0.02HZr r	r r r r
r r 保护性能参数r r		r r 电流r r		r r (20%～2000%)ⅹIn       ≤±3.0℅r r	r r r r
		r r 事件分辨率r r		r r 2msr r	r r r r
		r r 故障检出分辨率r r		r r 10msr r	r r r r
r r 通讯接口r r		r r 调试口r r		r r 面板配有1路RS232调试口r r	r r r r
		r r 无线网卡r r		r r 选配1路无线网卡接口，200米内无线收发数据r r	r
r r 防护等级r r		r r 户外安装等级r r		r r 不低于IP54r r	r
r r 平均无故障时间r r		r r MTBFr r		r r 不低于50,000hr r	r
r r r r	r		r r r r				r r r r
r	r	r	r	r	r r r r

rr 六、10KV双电源开关工作原理：
ra.无优先级备自投r

rr 无优先级备自投是指双侧进线电源互为备用，当一侧失电后另一侧主动投入，双侧电源互相投切。如图1所示，初始状态1PT、2PT有压，断路器A合，断路器B分。如果主电源进线失电，1PT由有压变为无压，那么互投控制器根据逻辑判断将先分闸断路器A，后合闸断路器B，切换至备用电源供电。即使主电源来电，备用电源非故障不失压情况下，仍由备用电源供电。r

rr b.有优先级备自投r

rr 有优先级备自投是指区分断路器A、B合闸供电的优先级，例如设置优先级高的开关为断路器A，当发生备自投时电源切换至优先级低的断路器B，但当优先级高的开关这侧恢复供电时，互投控制器根据逻辑将重新切换电源回优先级高的电源，断路器B分闸，由断路器A合闸供电，恢复初始状态。r

rr c.备自投闭锁r

rr 判断条件1：CT有过流，判定负载或线路发生故障，开关分闸动作，不应当自动切换再次供电。r

rr 判断条件2：遥控或手动分闸开关，判定人为检修或者倒闸，不应当自动切换再次供电。r

rr 判断条件3：PT断线闭锁备自投，并报断线故障，提醒检修人员。r
