r r 框架式双电源控制器WQ3 **选网为
r网为 为您提供**优质的服务
r一. 网为简介
r网为专注于WK、WQ系列自动转换开关的研发、生产和销售，是目前国内技术含量**高、产品系列**的自动转换开关主要生产厂家之一。产品分CB级和PC级两大系列，控制器分微断型、终端型、智能型和网络型。其中网络型WQ3双电源控制器应用于**高电流达6300A的万能式断路器, 填补了国内空白。 公司拥有雄厚的技术、资金力量和先进的生产、检测设备, 自主研发的WK、WQ系列自动转换开关已全面通过上海低压电器研究所的型式试验. **的设计、可靠的质量、完善的服务已获得甲方设计院和电气成套厂家的认可。 公司将遵循**，顾客至上，不断创新”的质量方针，不断为客户提供技术先进、质量可靠的产品，并提供全方位、全过程的技术支持和服务。
r二. 框架式双电源控制器简介

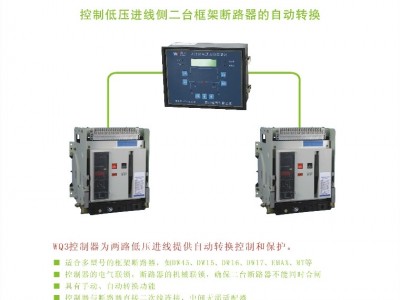

r框架式双电源控制器是一种具有可编程，自动化测量，LCD显示, 数字通讯等为一体的智能双电源切换系统。在于低压空气断路器配套后，特别适合于两路低压进线侧的自动转换和保护。框架式双电源控制器的执行部件是框架式空气断路器, 两台断路器不用加装适配器, 控制器直接对供电电源状态进行监测，自动控制完成常用电源与备用电源的转换。
r组成转换开关的部件有：框架式双电源控制器，框架式空气断路器，连线由客户完成。
r执行断路器：适合多型号断路器, 有电动操作机构**能与控制器连接,如DW45,DW17,DW15,ABBEmax,MT等。电流630A-6300A，3极，4极。
r三. 主要功能
r○ 采用输入口令，防止非专业人员误操作；
r○ 用于两路市电、两路发电或一路市电一路发电自动切换；
r○ 可实现多台联网集中控制（一台上位机**多可控制254台）；
r○ 具有极强的抗电磁干扰能力，适合在强电磁干扰的复杂环境中使用；
r○ 供电方式可设定为Ⅰ路优先、Ⅱ路优先或无优先，同时具有自动启动油机功能；
r○ 汉显两路三相电参数及开关状态（显示电流及功率需外接电流互感器），具有记忆、储存和历史记录
r○ 时刻监视两路三相电压、三相电流、频率、功率等参数, 对出现的电压异常(如失压、过压、欠压、缺相等）做出准确的判断并输出无源控制开关量；
r○ 具有自动／手动状态切换功能, 在手动状态下, 可按手动键实现开关分合闸, 自动状态下, 任一路出现电压异常时，开关自动切换到另一路；
r○ 控制器同时具有RS232C和RS485通讯接口, 应用ModBus通讯规约, 可在控制器及监控中心更改各参数设置采用汉显及数字化调整（连续可调）；
r○ 模块化结构设计, 阻燃ABS塑料外壳, 嵌入式安装方式, 插拔式接线端子，结构紧凑, 安装维护十分方便.
r四. 通讯
r串行口：RS232C/RS485
r通讯规约：MODBUS
r波特率：1200/2400/4800/9600/19200
r校验位：无
r地址：1－254
r北京网为电气有限公司 www.chinawangwei.com
