框架断路器也称为通用断路器. 所有部件均安装在绝缘的金属框架中. 他们经常是开放的. 它们可以配备各种. 更换触点和组件更方便. 结束主开关. 过电流释放有几种类型: 电磁，电子和智能释放. 断路器具有长延时，短延时，瞬时和接地故障四级保护，每种保护的设定值都根据其壳架水平在一定范围内调节.
框架断路器适用于交流50Hz，额定电压380V，660V，额定电流200A-6300A配电网络，主要用于分配电能并保护线路和电力设备免受过载，欠压，短路，单相危害对于接地等故障，断路器具有多种智能保护功能，可以实现选择性保护. 在正常情况下，它可用于行的不频繁转换. 1250A以下的断路器可用于保护电动机免受AC 50Hz电压380V网络中的过载和短路的影响.
框架断路器也经常用在变压器400V侧输出主开关，母线扎带开关，大容量馈线开关和大型电动机控制开关中.低压断路器主要用于AC 380V或DC 220V电源系统，因此其额定电压主要为AC 380V和DC 220V. 江苏塑壳断路器符号
10）当使用断路器作为多台电动机的短路保护时，瞬时脱扣器的设定电流是一台电动机的启动电流加上其余电动机的工作电流的1.3倍.
11）当使用断路器作为配电变压器低压侧的主开关时，其分断能力应大于变压器低压侧的短路电流值，即脱扣器的额定电流应不小于变压器的额定电流，且短路保护的整定电流一般为变压器额定电流的6-10倍；过载保护的设定电流等于变压器的额定电流.
12）初步选择了断路器的类型和等级后，有必要配合上下开关的保护特性，避免超步，扩大事故范围. 在吉林省塑壳断路器的实际应用中，电路容量在800A以上或要求特别高的部分或功能要求更高的电路的断路器应采用框架式断路器.
从包装盒中抬起vs1（HAS1）断路器时，应将钩子挂在断路器的抬起孔上，并带有清晰的标记，并且在移动时，请勿对上下出口臂施加压力，并且断路器不应受到大的冲击振动.
vs1（HAS1）断路器在出厂前已通过严格的工厂检查，其参数符合技术要求. 在给主电路通电之前，必须进行以下准备工作.
接触器: 类似于断路器. 它用于主电路低压断路器符号，电流大，并具有灭弧装置. 通常，它只能在电压的作用下运行. 其实原理是一样的，主要是因为触点容量不同，继电器触点容量小，触点只能通过小电流，主要用于控制，接触器容量大，触点可以通过大电流，用于主电路.
主触点: 长期通过负载电流，闭合后将连接低压断路器符号，断开时先断开. 主触点是所有开关共用的.
辅助触点: 与断路器的主电路断开和闭合机构机械连接的触点. 它主要用于显示断路器断开和闭合的状态. 它通过断路器连接到断路器的控制电路. ，以控制或联锁其相关的电器.
警报触点: 用于断路器***的警报触点，该触点仅在断路器跳闸和断开后才起作用. 它主要用于断路器的负载过载，短路或欠压时. 自由跳闸，将警报触点从原来的常开位置更改为闭合位置，并连接辅助线路中的指示灯或电铃以显示或提醒断路器的故障跳闸状态.
并联分励脱扣器: 并联分励脱扣器是由电压源激励的脱扣器. 其电压与主电路电压无关. 分励脱扣器是用于遥控打开的附件. 当电源电压等于额定控制电源电压的70％-110％之间的任何电压时，可以可靠地断开断路器. 分励脱扣器是一种短时工作系统，线圈通电时间一般不应超过1S，否则会烧毁电线.灭弧介质和方法，具有真空，少油，多油等特点； 3.灭弧能力强，效果好.
在建筑电气图例中，通常将插座的类别替换为字母. 例如，普通插座旁边的字母r表示热水器插座. 在上图中，左侧是图例，右侧是相应的安装高度.

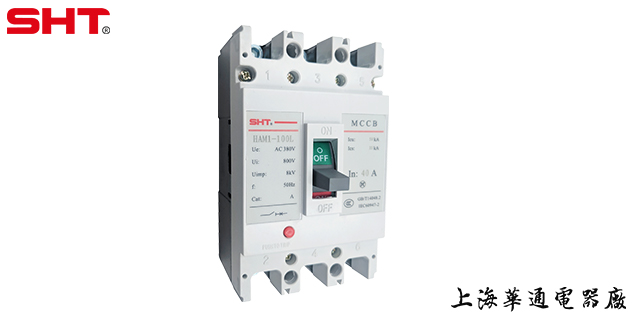

塑壳断路器是一种开关. 掌握塑壳断路器的分类方法，了解塑壳断路器的原理和功能将有助于选择. 江苏塑壳断路器符号
1. 空气开关，也称为空气断路器，与塑壳断路器相对. 它在电路中的功能是连接，断开和承载额定工作电流以及短路，过载和其他故障电流. 如果线路和负载出现过载，短路，欠压等情况，电路会迅速断开，从而为电路提供可靠的保护.
2. 塑壳断路器可以自动切断电流. 通常情况下，电流超过设定值后会自动触发保护. 这里的塑料外壳意味着将塑料绝缘体用作设备的外壳，以隔离导体和接地的金属零件. 塑壳断路器通常包含热磁脱扣器，而大型塑壳断路器则配备有固态脱扣传感器.
简单地说，它是一个断路器开关设备，可以简单地想象成一个电灯开关. 但是断路器开关比电灯开关复杂得多，电灯开关包含许多保护装置.
但是，无论断路器内部多么复杂，它都不会影响其作为开关的本质. 因此，在某些情况下，“断路器”可以直接称为“开关”.
断路器下也有分类. 例如，根据电压分类，可将其分为低压断路器和高压断路器. 根据极数可分为一极，两极，三极和四极.
上海华通电器厂成立于1981-07-20，位于汀威路2285号，现有员工11-50. 在上海华通近几年的发展历史中，公司现有品牌有SHT，上海华通等. 该公司坚持以客户为中心，专注于低压电器的生产，销售和服务. 它拥有研发，工艺和检验技术团队. 它拥有许多精密的加工设备以及完整的精密测量和测试设备. 接触器，小型断路器，塑料外壳断路器，双电源自动转换开关，智能空气断路器，室内高压真空断路器等产品已通过ISO9001质量管理体系认证. 来自全国80多个国内销售公司的600多家代理商，销售网络覆盖全国25个省，自治区，直辖市;华通公司的产品还销往等国外地区. 以市场为导向，强调信誉，确保质量，考虑客户的想法，担心用户的需求，全力以赴满足客户的所有需求. 自公司成立以来，一直秉承“以质量求生存，以信誉求发展”的经营理念，始终坚持以顾客的需求和满意为己任，为顾客提供优质的“交流接触器”， “塑料壳式断路器”，“微型断路器”，“室内真空高压断路器”]，使公司不断发展壮大.
