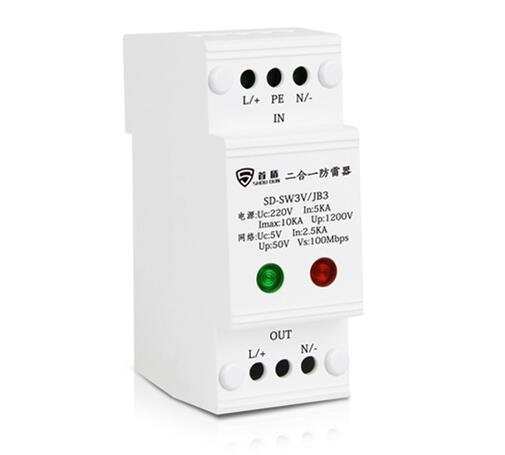

电源网络二合一防雷器接线、在被保护设备的线路揭开前端分别按照相应线路串联接入防雷器，“OUT”为设备端，“IN”为进线、电源部分连接：防雷器的标称电压应与被保护摄像机的电源工作电压要求想匹配，安装时根据安装示意图所示连接。电源线路的“L”为火线或者正极，“N”为零线、网络信号的连接：输入点与信号通道继而口相连，输出端与视频摄像机相连，千万不要接反，接口必须要锁紧。
3、电源网络二合一防雷器的输入端（IN）与信号通道相接，输出端（OUT）与被保护设备相接，不 可接反。安装时两端线路必须分开敷设，不可捆扎在一起，防止二次感应现象发生。
7、电源网络二合一防雷器无需特别维护。当系统工作出现故障时，可拆除防雷器工作，若能恢复正常，则说 明电涌保护器也损坏，应更换电涌保护器。
