塑壳断路器也被称为装置式断路器，所有的零件都密封于塑料外壳中，辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化。由于结构非常紧凑，塑壳断路器基本无法检修。其多采用手动操作，大容量可选择电动分合。由于电子式过电流脱扣器的应用，塑壳断路器也可分为A类和B类两种，B类具有良好的三段保护特性，但由于价格因素，采用热磁式脱扣器的A类产品的市场占有率更高。 塑壳断路器是将触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内，一般不考虑维修，适用于作支路的保护开关，过电流脱扣器有热磁式和电子式两种，一般热磁式塑壳断路器为非选择性断路器，仅有过载长延时及短路瞬时两种保护方式，电子式塑壳断路器有过载长延时、短路短延时、短路瞬时和接地故障四种保护功能。部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。大多数塑壳断路器为手动操作，也有部分带电动机操作机构
额定极限短路分断能力Icu，是断路器分断能力极限参数，分断几次短路故障后，断路器分断能力将有所下降。
额定运行短路分断能力Ics，是断路器的一种分断指标，即分断几次短路故障后，还能保证其正常工作。
对塑壳式断路器而言， Ics只要大于25%Icu就算合格，市场上断路器的Ics大多数在(50%—75%)Icu之间。
A类断路器一般作为分配电柜的进线，或终端断路器，有短路故障要求速断，没有承载短路电流的要求，所以没有Icw的参数。 B类主要用作低压进线总开关，有短路短延时保护，和下级短路器配合，做电流选择性，这样它就需要Icw，因为它需要承载一定时间的短路电流。 A类其实也有短时耐受Icw的参数，因为不要求，所以没有标注出来，你查IEC或者GB都能查到，在没有标注Icw的时候，如何确定这个数值。
1、含义上bai的区别塑料外壳式断路器是可用du来接通和zhi分断负载电路，也可用来控制不频繁起动的塑dao料外壳式的电动机。普通断路器是指能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。2、作用上的区别塑料外壳式断路器一般作配电用，亦可为保护电动机之用。在正常情况下，断路器可分别作为线路的不频繁转换及电动机的不频繁起动之用。普通断路器的作用是切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。而高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。
塑料外壳断路bai器就是普通断路du器中的一种。现在市场zhi上使用的普通低压断路器基本就分为塑壳断路dao器和框架断路器两种，这有各的用处。塑壳断路器的容量相对小，一般在1000A以下，体积也小。为了防止开断时电弧飞出，所以采用了塑料外壳封闭，一般用于用电设备回路上。而框架断路器的容量较大，一般都是1000A以上，外面没有封闭外壳，所以体积也大，一般用于电源回路上。两者的基本原理都相同。除此以外，普通断路器还有油浸或绝缘气体型，一般都用于高压回路。
变压器的短路阻抗百分比,在数值上与变压器短路电压百分比相等。它是指将变压器二次绕阻短路，在一次绕阻施加电压，当二次绕阻通过额定电流时，一次绕阻施加的电压与额定电压之比的百分数。
变压器的短路阻抗值百分比是变压器的一个重要参数,它表明变压器内阻抗的大小，即变压器在额定负荷运行时变压器本身的阻抗压降大小。它对于变压器在二次侧发生突然短路时，会产生多大的短路电流有决定性的意义，对变压器制造价格大小和变压器并列运行也有重要意义。
由于这些特点，于是短路阻抗值习惯使用百分比数值。如果在某些场合需要使用实际数值计算，当然要换算。
即塑壳断路器的电压等级是多少，常见的抵押配电系统为400v，如小区住宅区，配电房的配电电压配比为10/0.4，一般采用TN-C-S或TN-S系统，变压器的中性点直接接地，当然也不排除690v，如风电场新能源发电，所以选择断路器额定电压与系统电压相适应，塑壳断路器的极限分段能力与额定电压 息息相关。
根据GB14048.2低压断路器标准，是指断路器一次短路后不要求再承受起额定电流的分断能力，后者一般为前者的百分之25，50，75，100.

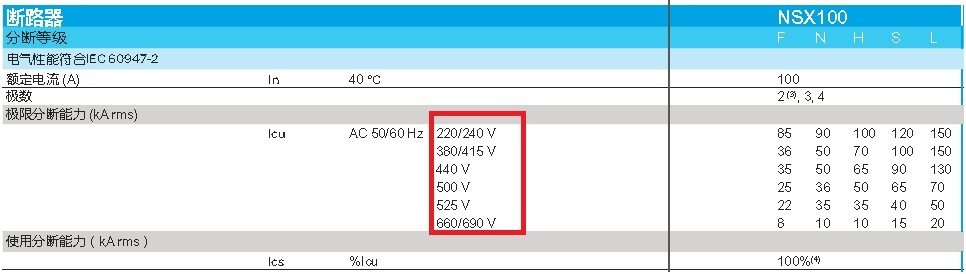

塑壳断路器的额定极限分断电流ICU和额定运行短路电流ics与额定电压有关系，同一型号的塑壳断路器在不同额定电压下，其分断能力不一样，电压能级越高灭弧越困难，断路器能分断的短路电流越低。如下图塑壳断路器NSX100F，在85/415v电压下，分断能力为36kA,660/690v额定电压下为8KA。
上图画红线处的意思是断路器的额定极限短路分断能力或额定运行分断能力要大于塑壳断路器安装处的预期短路电流，例如配电变压器的容量为1250KVA，变比为10/0.4kv，阻抗电压百分比为5%，计算出低压侧预期短路电流为：1250/1.732/0.4/0.05=36KA,则选择死了断路器的短路分断能力一定要大于35KA，可以选择NSX100N型，在380/415v额定电压下其短路分断能力为50KA，大于预期短路电流36KA，满足要求。

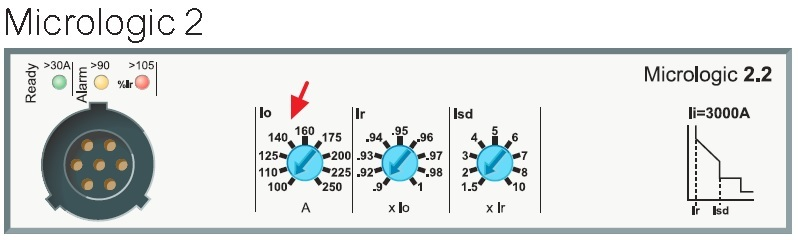

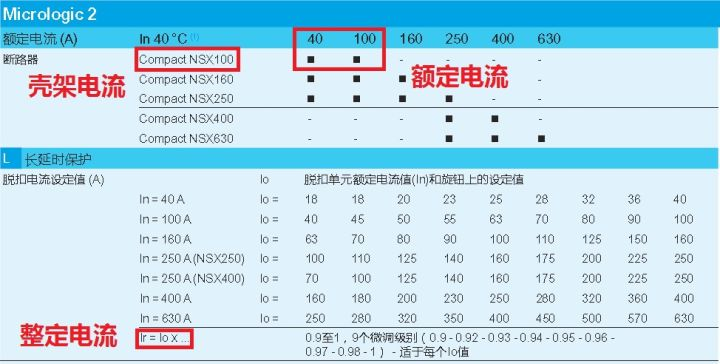

断路器的额定电流等于额定不间断电流IuI_{u}Iu且等于约定自由空气发热电流IthI_{th}Ith,也就是断路器能连续承载且不超高温升的电流，断路器的壳架电流指断路器能装的最大的过电流脱扣器的额定电流，如NSX100断路器有两种反时限过电脱扣器的额定电流等级40A和100A，100A是NSX100F的壳架电流，反时限过电流脱扣器整定电流是根据线路计算电流和导体长期运行电流在脱扣器上整定的电流值。
在我的上一篇文章《低压系统第一个断路器的参数设计》中探讨的是断路器的极限分断能力的选型和接地故障保护电流的计算，后来在其它刊物发表这篇文章的时候，我将文章的名称改为《数据中心断路器整定值计算（一）》，我觉得这样更能体现文章的内涵，于是才有接下来本文的成型。
关于断路器的整定值很多项目做得还很不够，有的项目的设计图仅仅给出了整定值数据，但是没有给出计算书和设定依据；甚至有些设计图纸整定值都没有，断路器的出厂整定是什么状态就永远都是这个状态。断路器的整定应该是随着系统负荷的变化而变化，是动态调整过程，它不是一成不变的。数据中心的运维人员应根据系统稳定运行时段内负荷情况和所测定的参数等进行计算后，对各级断路器的整定值参数进行调整，以使系统的各级断路器处于一个可靠的保护状态。如果断路器的各级参数没有根据系统实际的带载情况进行计算调整，当意外发生的时候要么出现伤害事故，要么出现越级跳闸大面积停电的重大损失事故。
本文将就数据中心低压系统断路器的作用、各整定值参数的意义、上下级断路器整定参数匹配逻辑等几个方面予以探讨。
断路器是指能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。这句话是百度百科对断路器的定义，煞是拗口。我用通俗的语言来读断路器解的作用：1）保护电缆，按要求分断异常电流，减少对电缆的伤害；2）保证电路正常工作，拒绝误动作。

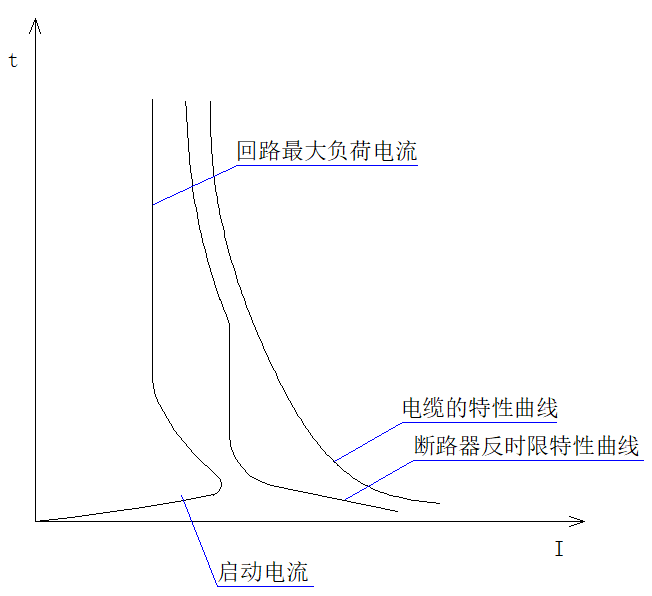

通过图1来反映断路器在电路的作用。图1将线路的正常工作电流曲线、断路器特性曲线及电缆的特性曲线合并到同一个电流-时间坐标图中。当线路中的电流超过断路器特性曲线的电流大小（断路器反时限特性曲线的右侧）时断路器发生分断动作，从而保护电缆，避免因过大的电流导致电缆温升而加速电缆老化甚至烧毁；当线路的正常工作电流（最大负荷电流和正常启动电流尖峰波）大小不接近断路器反时限特性曲线（电流大小位于断路器反时限特性曲线的左侧），断路器不发生分断动作，线路安全工作。
断路器按结构形式来分类，常见的有三种：框架式、塑壳式和微型式；按保护对象、脱扣方式分又有很多种，请见下表。

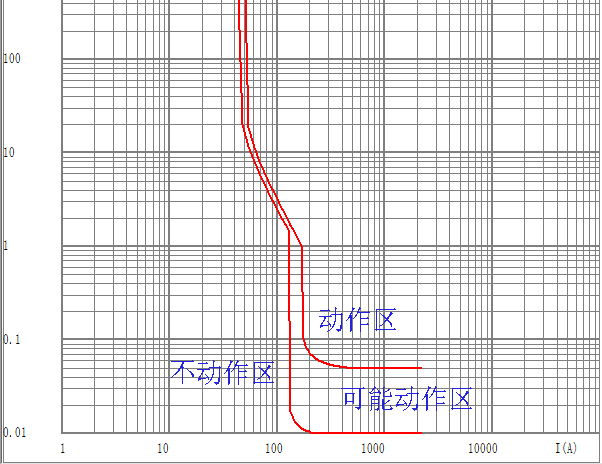

断路器都有其自身的反时限特性曲线，它可以作断路器整定值计算工具。本文利用反时限曲线来阐述数据中心常见的三类断路器的选型、参数整定计算。下图是某断路器的典型特性曲线图，它是一条双线图，双线中间区域为断路器可能动作区域，也可以理解为误差区域，意味着当“电流-时间”落在这个区域时断路器可能发生分断动作也可能不发生分断动作，这个区域越窄，说明断路器的动作精度越高；右侧红线的右侧是断路器必动作的区域；左侧红线的左侧是断路器不动作的区域，也就是正常工作的区域。
不同的断路器有不同的整定参数，不同的负载设备又对应不同类型断路器的选型或不同的整定值设定，同一系统中各级断路器又有逻辑匹配的关系。断路器的选型和整定值设定有其原则可循：

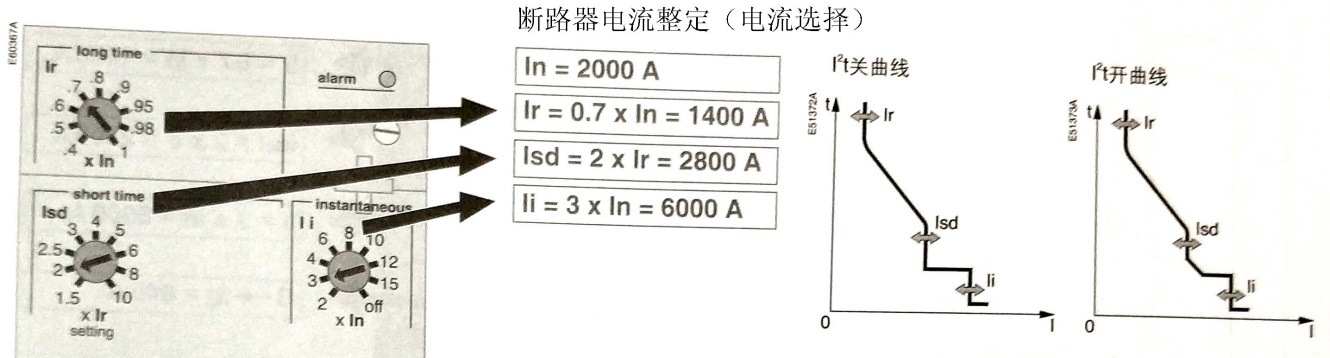

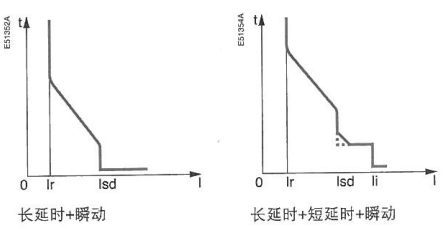

以上原则可框定断路器各整定值的设置范围，但各断路器的具体参数如何设定呢？图3是两种不同形式断路器的特性曲线，其中二段式的断路器包含了过载长延时电流和短路瞬时电流及相应时间参数的设定，三段式的断路器包含了过载长延时电流、短路短延时电流和短路瞬时电流及相应时间参数的设定，上述两种形式是框架断路器和塑壳断路器常见保护方式。
额定电流In是断路器过载长延时的最大值，即Ir=1.0In；回路的工作电流是通过计算确定的，它同设备数量、设备功率和设备同时系数有关系；回路导线的承载电流，是同导线的选型有关，包括截面积、材料、敷设方式、导线热效应等因素，可以查电缆特性参数表获取；断路器极限分断能力在断路器的产品标识上可查；回路某处的预期短路电流可以直接测定或测量环路阻抗计算得出。
微型短路器是没有可以整定的参数，微型断路器位于终端设备的前方，是直接保护负载设备的，虽然它没有参数可以设定，但是对于用途不同的设备需要选用不同型号的微型断路器。微型断路器分为B、C、D三种类型的断路器，但是它们的瞬时脱扣范围不一样，B型：瞬时脱扣范围3~5In；C型：瞬时脱扣范围5~10In；D型：瞬时脱扣范围5~10In；那么D型微型断路器用于保护起动电流大的冲击性负荷 (如：电动机，压缩机等动力设施)，这样可以避免动力设备启动时的启动电流（尖峰电流）触发断路器非正常脱扣（原理如图1）。启动电流是根据设备的功率特性计算得出，常用方法I=Ic+（Ist-In）

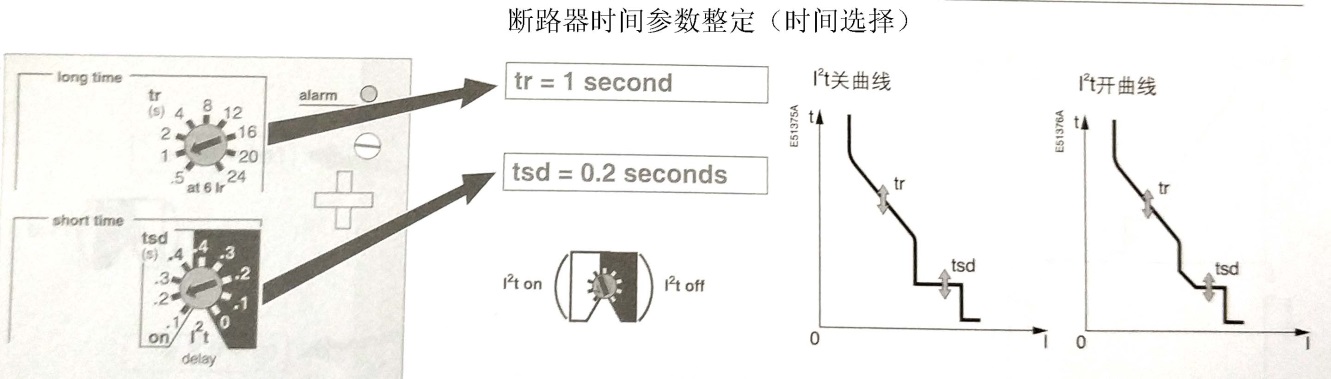

断路器保护的配电线路中，当发生电气故障时，位于故障点上游最近的断路器动作分断供电线路，从而将断电的影响控制在最小的范围内，而不是越级分断更上游的断路器。故上下级断路器整定参数匹配的逻辑关系对断路器的参数设定也是非常重要的，断路器的整定参数指标有电流等参数、时间等参数和能量匹配，在本文上节的整定值设定原则中，主要说明了断路器的电流等参数。断路器的分断时间等参数包括：过载长延时时间、短路短延时时间、瞬时脱扣时间和接地保护脱扣时间，本文以施耐德系列断路器为例说明，其中：过载长延时时间、短路短延时时间、接地保护脱扣时间的参数，在不同型号的断路器上部分可调或全部可调，瞬时脱扣时间则是固化在断路器上默认为20ms（不可调）。
断路器从故障电流从产生到被分断这一段时间内电流所产生的热效应会加载在上游的各级断路器上，那么断路器保护的正常逻辑是下级断路器能量达到分断临界点时，上级断路器能量尚处于一个可以接受的范围。各级断路器的整定参数既要满足自身整定的计算原则又要满足上下级断路器整定参数的逻辑关系，最好的办法是将各级断路器的特性曲线、回路启动电流特性曲线及电缆的特性曲线绘制在同一个坐标图内，就能直观的显示出各级断路器的匹配关系。
施耐德曾经在2008年左右推出过一个很好的工具软件，它能绘制断路器的特性曲线，并将多个断路器的特性曲线绘制在同一个坐标系内，方便对比，简单好用（甚至通过参数的调整可模拟其它品牌断路器的特性曲线），后来好像这款软件停止更新了，也不再对外发布。

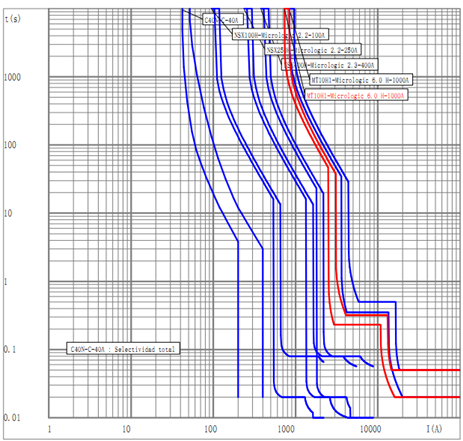

在图6中各级断路器的特性曲线有序排列，互不重叠，下级断路器曲线位于上级断路器曲线的左侧，无论是从电流、时间和能量方面都具备良好的匹配关系。施耐德对上下级断路器的整定电流In、Ir、Isd之间的匹配关系提出了的设定要求“为实现整个故障范围的完全选择性---整定电流In、Ir、Isd上下级断路器的比值须保持在2.5。”

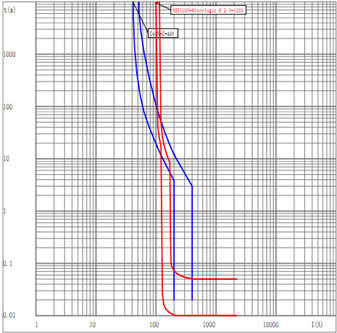

在图7中当线路中发生较严重的短路故障时，末端的微型断路器可能不跳闸而上级断路器跳闸，直接导致大面积停电的情况。
由上文可见，断路器的整定值计算素材来源于回路中负载性质、负载容量、测定的供电回路参数、断路器及线路特性。那么设计阶段设计人员应根据最大计算负荷给出系统配置以及系统满载时各级断路器参数整定的建议；运营阶段维护人员应根据数据中心负荷增长情况和实测的回路参数，阶段性的调整断路器的整定值，确保系统的各级断路器时刻处于一个可靠的保护状态。
研究、开发了真空断路器机械特性测试系统，克服了以往的一些应用难题，能实现包括机械、电气、触头温度等多种断路器运行特性的综合监测；该系统采用上下位机结构，下位机是一个基于TI公司的VC33数字信号处理器的数据采集系统，并拥有简单的人机接口，硬件设计中采用了可编程逻辑理念，软件设计中采用模块化的组合思想，大大提高了软件开发的高效性和维护的灵活性，缩短了系统的开发周期；上位机实现数据的存储、状态量的显示和波形的显示，可以与其他高级软件接口，进行数据交换，上下位机之间采用485串行通讯总线进行通讯。
在配电线路中常用的保护元件主要是断路器，断路器是近年来发展最为迅速的一种保护电器。在低压网络中，普遍用的是塑壳式断路器或框架式断路器。而在中压及高压网络中主要用的是少油断路器、多油断路器、SFs断路器及真空断路器。作为电力系统控制和保护设备,高压断路器动作的可靠性对供电可靠性有着极大的影响。影响高压断路器可靠性的一个主要因素就是其操动机构的可靠性。据国际大电网CIGRE对断路器故障调查的统计结果可知,断路器70. 3%的故障是由于操动机构的机械故障引起的。为进一步提高断路器的可靠性,有必要研制新型的断路器操动机构。近年来,一种用于中压真空断路器的永磁保持、电子控制的新型操动机构(永磁机构)引起了开关行业的关注并成为电器制造企业和运行部门研究的热点。开发针对永磁机构断路器的机械特性测试装置对于研究新型永磁操动机构机械特性、提高其可靠性具有重要的意义。
本文采用DSP TMS320LF2407开发了一套用于永磁机构真空断路器的机械特性测试系统。该测试系统利用DSP完成对永磁机构断路器相关参数的快速、准确检测和转换运算;经传感器采集,并由DSP转换运算后的各种信号通过CAN总线上传至上位PC机。
通过对断路器的机械结构、电气性能分析，本系统确定了如下几个监测对象：行程—时间特性、分合闸线圈电流、触头温度和开断电流。
行程—时间特性是断路器工作状态的重要表征，通过对行程位移的监测可以有效的分析断路器的操作机构的触头运行过程，计算出断路器的行程、触头分合闸速度，进而判断断路器的操作机构的健康状况。测量动触头的行程－时间曲线，最直接的方法是在动触头下或触头的绝缘拉杆下安装直线位移传感器。但是对于小车式的断路器来说，其结构非常紧凑，在动触头和绝缘拉杆附近可以用来安装直线传感器的空间非常有限，而且传感器如装在动触头处还存在高电位隔离问题。考虑到断路器的动触头在分合闸过程中，其运动行程规律与主轴连动杆运动行程规律之间有着固定的联系，因而可以通过在主轴上安装角位移传感器测量断路器主轴的分合闸角位移－时间曲线来间接得到动触头的直线位移－时间曲线。系统选用的角位移传感器型号为WYT-3，该传感器采用新型磁敏感元件，将机械转动或角位移转化为电信号输出，可无触点的测量转动角度的变化，输出模拟电压信号。
对分合闸线圈电流的测量基本上都采用霍尔电流传感器，主要就是传感器的选型问题。首先，作为一套在线监测系统，不能影响被监测系统的运行性能，不能人为的增加故障点；其次，要考虑在线监测装置的测量精度，实现测量的目的。因此，本系统采用北京莱姆公司的LTSR新型ASIC闭环电流传感器，其体积小、电气性能好，而且可以直接布置在PCB板上，分、合闸电磁线圈回路引线穿心而过，不会对断路器主系统的正常运行造成影响。
高压开关触头处于高电压、高温度、强磁场以及极强的电磁干扰环境中，要实现触头温度测量就必须解决抗强电干扰、耐高温、高压隔离等技术问题。本系统采用文献[1]介绍的方法，利用北京安伏电子有限公司的Nsmart8的测温系统进行断路器的触头温度监测，有效的解决了断路器触头温度测量问题。
开断电流的获取通过电流互感器获得，主要用来计算断路器的电寿命。电寿命的计算方法采用文献[2]中所提到的开断电流与开断次数的折算法，能较好的考核断路器的电寿命，误差在15％以内，为工程应用所接受。
真空断路器是利用真空作为触头间的绝缘与灭弧介质的断路器，是高压断路器的一种。真空断路器的基本结构主要由支架，真空灭弧室，导电回路，传动机构，绝缘支撑，操动机构六部分构成。真空断路器的传动链一般由机构传动连杆、拐臂、主轴、绝缘推杆、三角拐臂和触头弹簧装置等构成。操动机构通过绝缘拉杆、触头弹簧等同真空灭弧室的动导电杆相连，带动动导电杆运动完成合、分闸操作。
合闸 时 操 动机构合闸线圈得电→合闸铁芯动作→机构及传动连杆动作→开关主轴转动→绝缘推杆前推→三角拐臂转动→下压触头弹簧装置→灭弧室动导电杆向下运动使触头接触→触头弹簧压缩至接触行程终点。与此同时，机构的辅助开关切断合闸接触器线圈电源，分闸弹簧拉长贮能，电磁机构的扣板由半轴扣车保持在合闸位置，合闸结束。
分闸时，机构中的分闸线圈得电→分闸铁芯动作→扣板与半轴脱扣→断路器在触头弹簧和分闸弹簧的作用下迅速分断→机构的辅助开关切断分闸线圈电源
其中 ， 动触头的行程一时间曲线，分(合)闸线圈电流一时间波形，分(合)闸速度，分(合)闸时间，分(合)闸不同期性对断路器开断和关合各种电路影响最大，也是用户和生产厂家最关心的几个特性参数。断路器机械部分的磨损、疲劳老化、生锈、阀的缓慢动作以及零件装配不当等均会影响断路器的机械特性，监测开关动作的行程一时间特性，提取各种机械特性参数并分析其变化可发现较多机械故障隐患，并可预测可能的故障部件。监测线圈电流波形的变化可以诊断出断路器机械故障的趋势，对断路器中发生几率危害最大的拒动、误动故障的诊断尤为有效。
真空断路器参数的确定方法永磁机构线时间特性是表征断路器最重要的参数,也是计算断路器分合闸速度的依据,能有效地反映断路器的机械性能。其中,断路器时间参数的确定是对行程特性及分合闸速度等其他参数进行分析计算的基础,特别是分合闸操作起始和结束瞬间的确定,直接影响着真空断路器机械参量的数值,故本系统首先要确定的是断路器的刚分和关合时刻。刚分和关合时刻通过检测分合闸线圈的电流变化并结合在断口加辅助回路的状态信号来获得,即合闸时间是从合闸回路有电流开始到所有极触头都接触的瞬间为止的时间间隔;分闸时间是从分闸回路有电流开始到所有极触头都分离瞬间为止的时间间隔。由于起始的依据是判断分合闸线圈中有无电流通过,故线圈电流出现时刻的测定将直接影响测量的精度和系统稳定性。本系统特选用对信号反应非常迅速的霍尔传感器对分合闸线圈通电的瞬间(以及控制电压的变化)进行高速数据采集,可保证整个系统的测量精度和稳定性。同时,用来辅助确定分合闸时间的断口状态也是记录和运算断路器弹跳时间以及弹跳次数的依据。
TMS320LF240x系列DSP是专为数字电机控制和其它控制系统而设计的。高性能的C2xx CPU内核，配置有高速数字信号处理的结构，且有单片电机控制的外设。将高速运算功能与面向电机的强大控制功能结合在一起，成为传统的多微处理器单元和多片系统的理想替代品，可用于控制功率开关转换器，可提供多电机的控制等。由于LF240x的高集成度，一片芯片即构成一个控制器。
TMS LF240x采用诸如自适应控制、卡尔曼滤波和控制等先进的控制算法，为各种电机提供了高速、高效和全变速的先进控制技术。
（11）可扩展的192K字的空间，分别为64K字的程序存储器空间、64K字的数据存储器空间、64K字的I/O空间。
本测试系统主要由上位机和下位机两部分组成,可一次性快速完成永磁机构真空断路器各机械特性参数的测试,图1 为测试系统原理框图。图中,检测模块(传感器)实现断路器各状态信息(控制电压、分合闸电流、行程及断口状态)的检测,然后经信号调理模块输出至DSP进行A /D转换,转换后的数字量通过CAN总线上传至PC机的显示分析模块,以完成各参数的计算分析及动态特性的显示。其中本文只负责本系统的硬件设计，至于上位机的计算分析和动态特性显示会在以后作进一步的设计。
本测试系统以TMS320LF2407 为核心,控制电压测量采用VSM 500 霍尔磁平衡式电压传感器,响应时间 40μs,线 % ,传感器的输入端通过引线直接和控制电压两端连接;分合闸线圈电流测量采用CSM 200 霍尔磁平衡式电流传感器,响应时间 1 μs,线 %,传感器安装于断路器操动机构的分合闸操作回路中;动触头行程的检测采用13FLP50导电塑料直线位移传感器,预期寿命可达上百万次,独立线% ),分辨率为无穷小,传感器直接安装于断路器本体上；断路器断口状态的检测通过在断口两端加直流电压,并于电路中串一限流电阻来实现。传感器输出的检测信号经信号调理电路转换成0～3 V电压信号输出至DSP的A /D模块；断口及其他开关状态信号经信号调理及光电隔离后输出至DSP的I/O模块。
⑵ 信号的调理。对传感器变送过来的信号进行适当的调理，对混杂在信号中的噪声进行抑制，提高信噪比。
⑸ 数据的处理。对采集到的数据进行处理和分析，例如数字滤波，时域分析，频域分析，利用小波分析等等，目的是进一步提高信噪比，为诊断提供有效可靠的数据和信息。
由于从传感器直接输出的信号往往存在干扰及信号不匹配等问题,故要进行高精度的信号调理,以完成信号的电平转换、隔离以及低通滤波等功能。图4为信号调理电路结构框图。同时,为保证检测并记录的断路器各机械特性参数的可靠性,避免电磁干扰引起元器件和设备的误动作以及损坏,电磁兼容设计也是测试系统的一个重要组成部分。
同时,为有效地防止其他各种干扰,系统可采用软件滤波及其他硬件抗干扰措施。具体措施有: ①用钢或高导磁体制成的双层封闭箱体作为外屏蔽层,有效抑制空间电磁波对电路板的干扰;②信号传输线采用同轴屏蔽线,防止长线传输中耦合的空间干扰影响DSP系统的正常工作; ③对印制电路板的关键部分进行接地,保证电路板内各路信号不会相互干扰; ④对于电源的直流输出端使用大容量的电容进行低频滤波,并在每个芯片的电源引脚附近增加旁路电容,去除电源上的高频干扰。
由于本设计需要采集的模拟信号量比较多，包括2路分、合闸线圈电流(ANS、ANg) ，三路主回路电流(AN10，ANll，AN12) ，三路主回路电压(AN13，AN14，AN15)共8路模拟信号，因此采用该模块特有的模拟输入扫描模式，按顺序扫描指定的模拟通道。为了尽可能提高系统的精度，本文设计的转换速率为1 M卿，dsp时钟频率Fosc为30MHZ，A/D时钟周期配置为83.33ns，采样时间配置为2 TAD，5V正参考电压由精密基准源LM36完成(如图3.10所示)，负参考电压接地，采用顺序自动采样和自动转换，每完成8路通道的扫描就自动转换，将转换结果按顺序存入ADCBUFO-ADCBUF7缓冲器里，并产生中断.
采用CAN现场总线技术进行数据通信,确保了实时性和可靠性。TMS320LF2407 本身内嵌CAN通信模块,使得构建CAN 节点网络的电路简单、容易。图3为CAN总线与DSP接口电路。为提高测试系统可靠性, 在TMS320LF2407 和PCA82C50间加入了光电耦合器6N135进行电气隔离。
由于监测装置下位机单片机工作频率比较快，达30MHz，而且电路部分既有模拟的又有数字的，所以为了提高装置工作的稳定性和可靠性，分别为数字电路和模拟电路设计线 所示，供数字电路用的线性直流电源采用三端集成稳压器LMll7T.5.0实现，LMll7T.5.0是一款高精度，输出可调节的三端稳压器，负载电流可达800mA.线V/gV的小变压器降为gv 交流电压，经过整流桥整流，变为一个直流脉动信号，采用大容量的电解电容进行滤波，以减小输出电压纹波.但由于电解电容器在高频下工作存在电感特性，对于来自电源侧的高频干扰不能抑制，因此在整流电路后加入频率特性好的陶瓷高频电容，进一步改善纹波。另外为了改善负载端的瞬态响应，抑制瞬态噪声千扰，在电源输出端加了担电容。在稳压块上增加了散热器，以防止烧坏稳压块，加二极管起保护作用。这样就可以得到稳定的+5V输出电压，供数字电路使用。
