想要用好EPLAN并且实现高效制图就一定建立好底层的数据库，部件Parts就是最基础的一种。

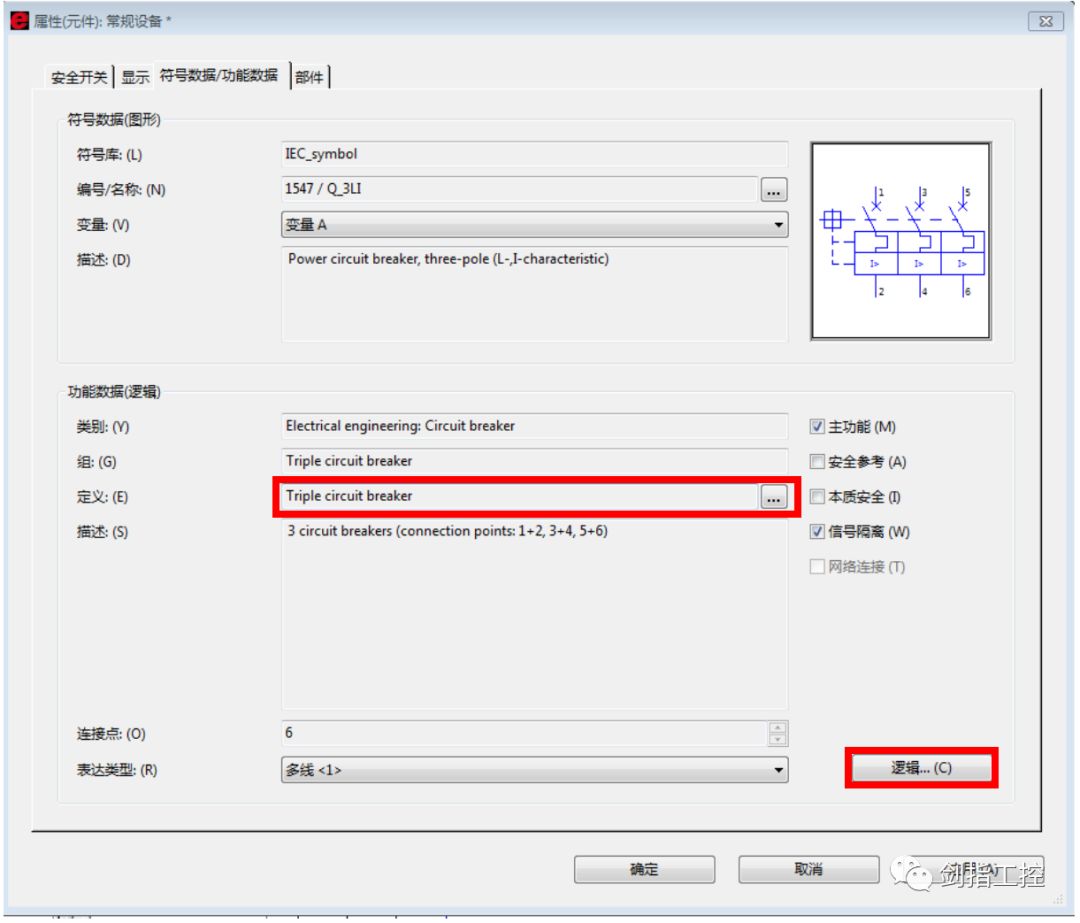

放置好后双击开符号，在属性里将定义一栏改为三极断路器。然后点开“逻辑”窗口，将连接点2、4、6改为外部目标。
1. 部件名称必须是唯一的，不同品牌也不能使用一个名称。因此向下图所示，在部件名称前加一个品牌的缩写是个很好的习惯。

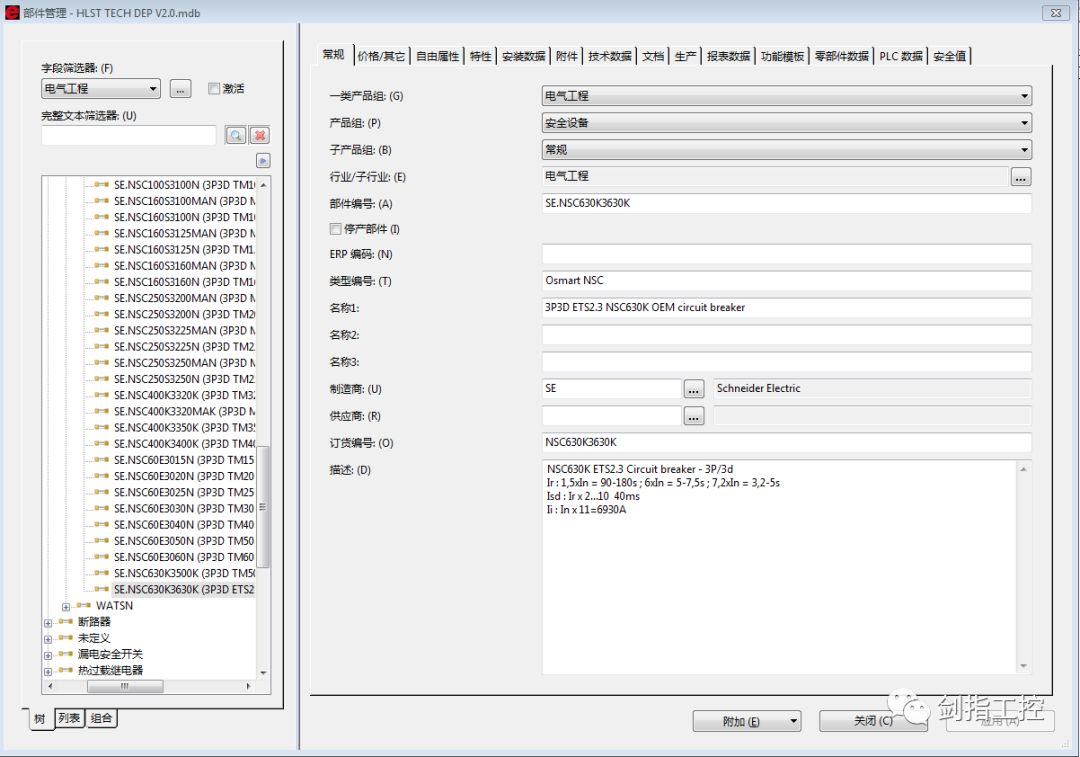

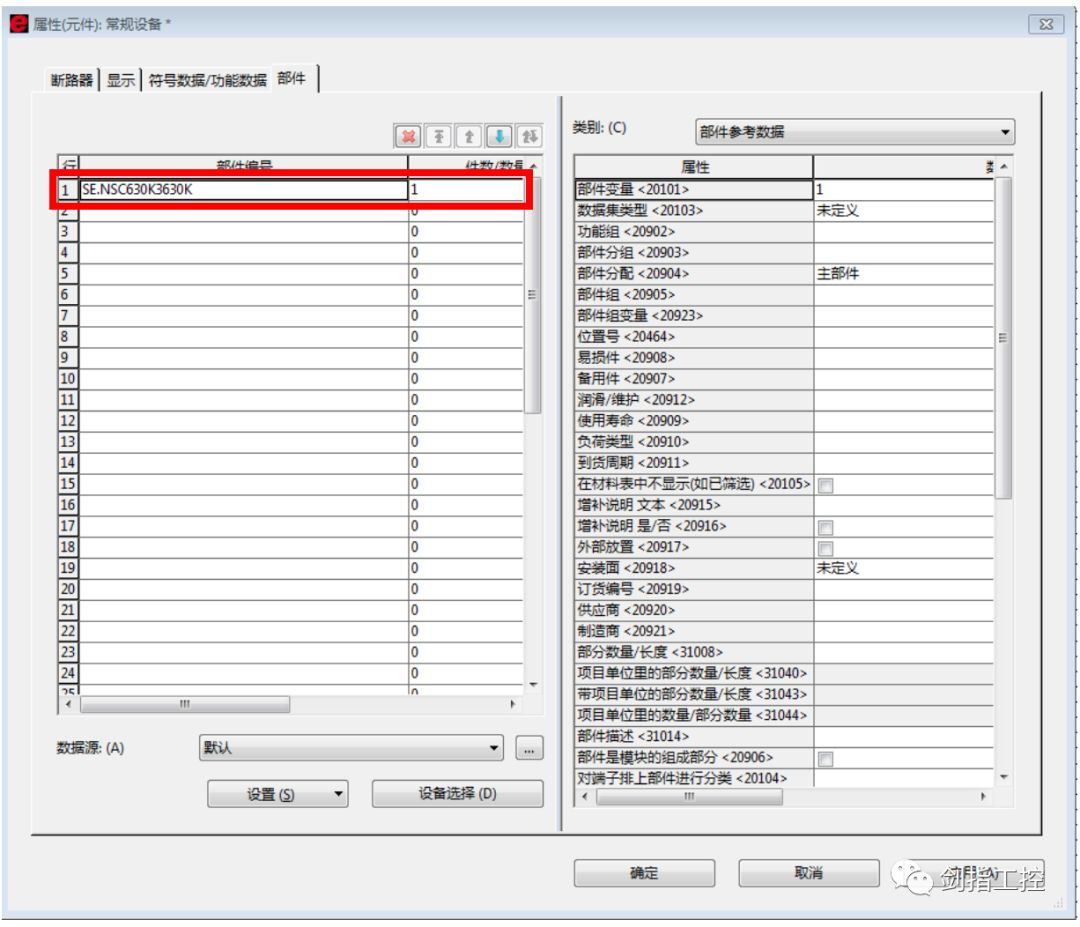

填写好后点击确定，关闭窗口。然后鼠标放在符号上右击，选择“生成部件”。弹出窗口后，我们需要将部件信息完善

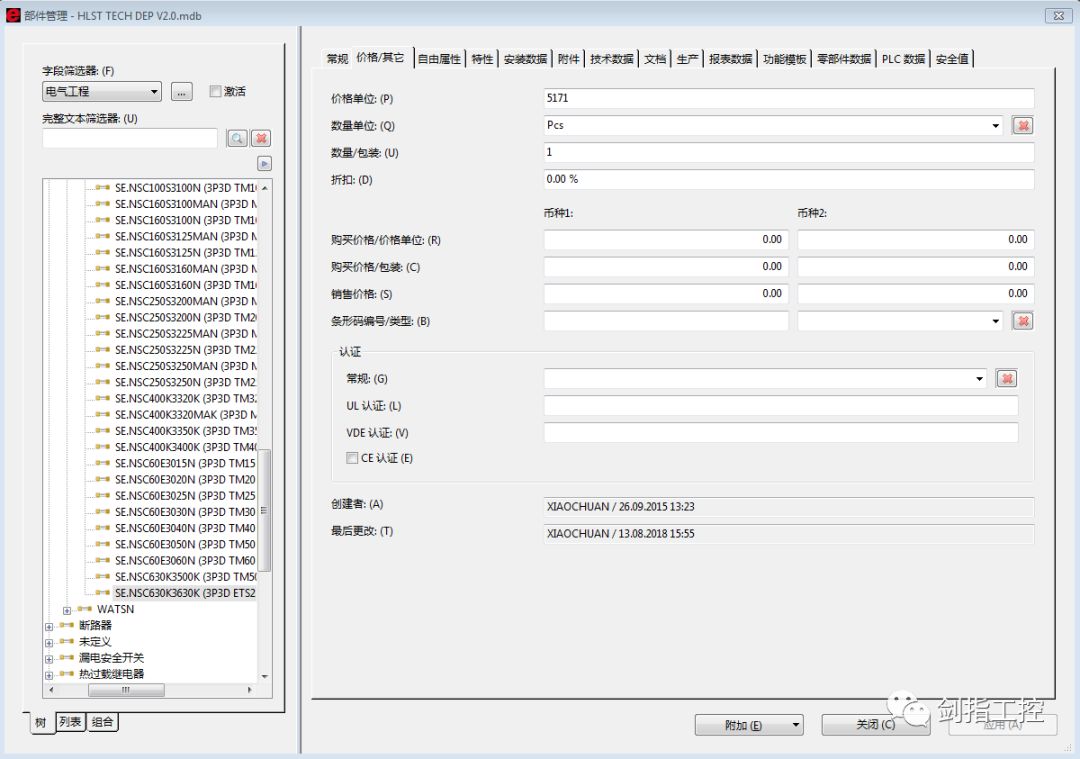

从技术人员角度来看这一页没什么用，可以填写一下产品的包装件数和价格信息。如果有需要使用这个功能的话，推荐在“价格单位”一栏填写产品的表价，这样根据不同的代理和每年的调价只需要批量修改一下折扣就可以了。后期可以导出报表，自动核算成本。

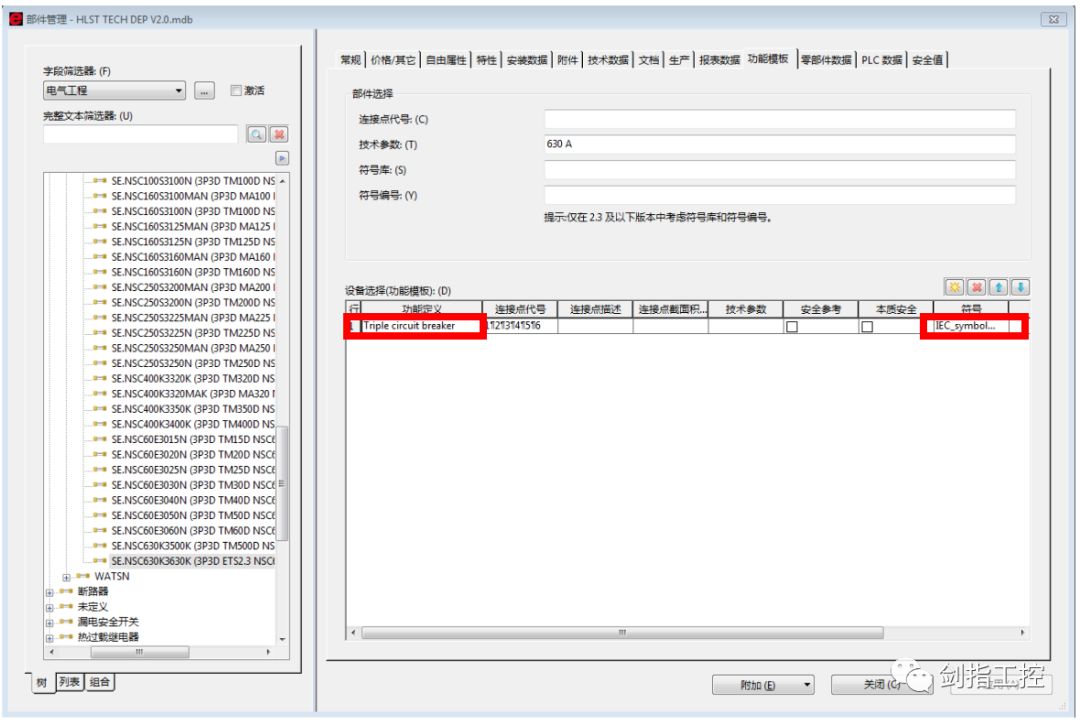

功能定义一定要和插入的符号里的定义一模一样，这就是为什么我介绍了这种建立部件的方法，如果直接在部件库里新建部件的话，每一个定义都要手动输入切保证无误。

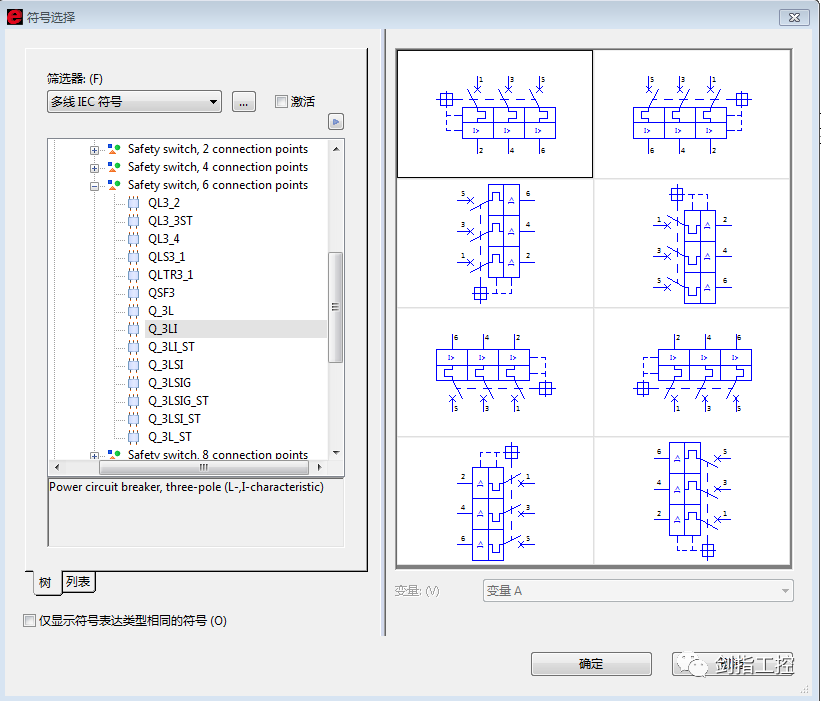

符号一栏推荐同插入符号时一样，定位好标准的图形，尤其是断路器表示的方法有N多种。在这里填好后，后期直接插入设备，符号就链接过来了，否则不一定是我们想要的图形。
我们可以试验一下，这次在菜单一栏不选择插入符号，而选择插入设备--选择我们刚才所建立的断路器，直接放下就可以了。
