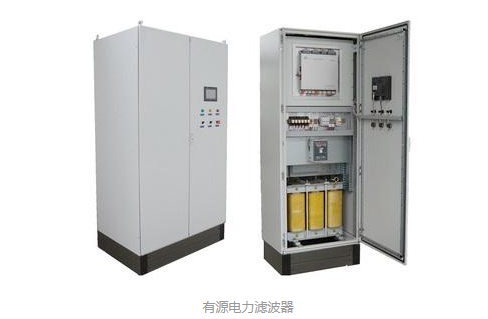

就是一种用在动态抑制谐波、补偿无功的新型的电力电子装置，它能够对大小及频率都变化的谐波以及变化的无功进行补偿，之所以称为有源，其实就是该装置需要提供电源，它的应用可以克服LC滤波器等传统的谐波抑制以及无功补偿方法的缺点（传统的只能够固定补偿），既实现了动态跟踪补偿，又可以既补谐波又补无功.
电力有源滤波器（APF）的原理：有源电力滤波器(APF)是通过电流互感器检测负载电流，并且通过内部的计算提取出有关负载电流的谐波成分。然后通过信号的发送给内部控制逆变器，从而产生一个和负载电流大小相等但是方向相反的谐波电流。
有源滤波器APF的作用：1、滤除电流谐波；2、改善系统不平衡状况；3、抑制电网谐振不会与电网发生谐振；4、具备过流、过压、欠压、温度过高、故障、雷击等多种保护功能。现代工业电力电子技术发展，用电设备越来越复杂，由此引发了许多电能质量问题。电网电压的波动、跌落、骤升、不平衡、谐波等问题影响电能质量，使设备不能正常运行。
的在APF上的应用：有源电力滤波器的电感又称为功率电感、大电流电感。表面贴装高功率电感，具有小型化，高品质，高能量储存和低电阻之特性。使用铁硅磁芯，具有良好的直流偏置特性，损耗低，高饱和磁通密度。
电感解决方案：电流级别(A): 50；电感量(μH): L@0A=240；电流有效值(A): 50；工作频率(KHz): 10；尺寸(LxWxH/mm): 95×45×96；金属粉芯供应商——铂科新材料总结：有源电力滤波器一种有源动态剔除谐波、补偿无功、保证三相平衡的电力装置。APF产品凭借其快速响应能力、高度可靠性、大容量的补偿能力以及节能降耗能力在对谐波进行治理时能有效改善电能质量，降低无功电能消耗，减少电费支出。
