数字滤波器是与模拟滤波器相对应的，我们在常用的离散系统中， 使用数字滤波器。它的主要作用是利用离散时间系统的特性，在这里 时间就是一个变量，然后在对外部输入的信号，进行处理，这里的输 入信号一般都是广义上的波形型号，信号可以是电压、、功率等。 当然也有类似于频率等这种。在实际的操作中，我们也可以把输入的信号波形变成输出，也就是将输入和输出倒置。从而实现我们将信号的频谱修改的目的。
数字滤波器有多种方式可以实现信号的处理，我们介绍在实际中使用最多的两种，一种是我们集成电路的方式将集成电路的各种元 器件组成一个专用的设备，这种设备称之为数字信号处理机，类似于arm架构或者单片机架构的数字处理机就是我们常用的一种，这种方式对于成套批量的需求商用价值比较高，因为造价成本比较低，受到了市场的欢迎；另一种就是使用我们平常使用的x86/x64的商用或者工控计算机进行模拟仿真，这个完全是使用应用软件进行仿真的，这种方式也在实验室或者大型的数字滤波项目中使用，这种方式成本较高，不适宜与大批量的生产与配套。但是在实验室是最好的一种模拟方式，在高阶模拟和运算中有非常大的优势。
数字滤波器现在主要有两种，一种是IIR，我们称之为无限的冲激响应滤波器，另外一种是FIR，这种滤波器是与IIR相对应的，这个是有限的冲激响应滤波器。两个系统都是有各自的特点的，FIR的滤波器是没有闭环的反馈的环路信号，它的结构比较简单，可以实现比较严格的线性方程的相位的计算，一般情况下相位的要求不严格一 般不会使用这个滤波器，相反的话，会采用这种滤波器。当然在很多的场景下面，我们要对信号进行一些实时的处理，当现场的信号数据越来越多的情况下，我们对硬件的性能要求就越来越高，市面上很多的单片机已经无法满足我们实际的功能需求，一般的8位的16位的乃至32位的单片机以及ARM芯片已经不能在对算法进行支撑，由于专门为数字处理设计的DSP控制器的出现，提高了我们滤波器的效率，DSP很多情况下可以使用多组总线的方式，并行处理多组实时的数据，独立的一些算法器充分的使用大大提高了我们滤波器的效率。对于硬件上的短板完全可以由DSP的芯片进行弥补，做到对数字信号的实时处理与计算。DSP与普通的微处理器相比有很大的数字信号的处理优势，他是单片机以及ARM的继承，为信号处理做了一些局部的开发和改进，大大的增强了数字处理的能力，它有特定的数据流程格式、有特定的算法器，有特殊的系统结构为解决复杂的数字信号的处理提供了很多优越的条件和基础，通过对DSP的编程可以实现IIR滤波器。 FIR滤波器实际上有一定的缺陷，这类系统只有零点，它不会跟IIR系统的那样容易获取比较好衰减的特性，但是也有更加明显的优势。他是通过非硬件电路实现的，相比硬件电路实现滤波器主要优点有很多，例如，效率很高、有极点、有反馈等。
程控滤波系统是在传统滤波器的不足中提出的，传统滤波器在工作时产生误差，会影响整个系统的精确度。低精度的滤波器在使用时会造成很多不良后果，而且传统滤波器对波形要求越高就意味着需要跟多的运放，这是非常麻烦的。所以程控滤波器的数字化能够减少生产过程中的不确定因素和人为参与的环节数，可以有效地解决电源模块中诸如可靠性、智能化和产品一致性等工程问题，极大地提高生产 效率和产品的可维护性。

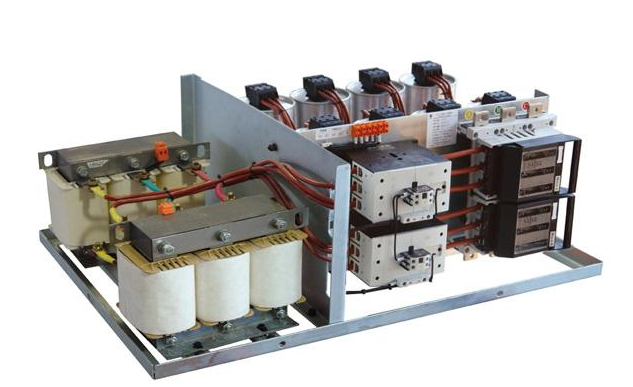

无源滤波器是利用电阻、电抗器和构成的滤波电路。谐振频率时，电路阻抗值最小，非谐振频率时，电路阻抗比很大，将电路元器件数值调整到某一特征谐波频率，则能滤除该次谐波电流；当若干谐波频率的调谐电路组成在一起，则能滤除对应的特征谐波频率，通过低阻抗旁路实现对主要次数谐波（3、5、7）的过滤。主要原理就是针对不同次数谐波，设计该谐波频率的阻抗为很小，实现谐波电流的分流效应，即为预滤除的高次谐波提供旁路通道，实现净化波形。
无源滤波器按接线形式可分为电容滤波器、电厂滤波电路、L型RC滤波电路、π形RC滤波电路、多节π形RC 滤波电路、π形LC滤波电路。按功能可分为单调谐滤波器、双调谐滤波器、高通滤波器。无源滤波器具有如下优势：结构 形式简单、投资费用低，能够补偿系统中的无功分量、改善电网功率因数；工作稳定性较高、维护简单、技术成熟等，在有源滤波器出现以前被广泛采用。无源滤波器的缺点也有很多方面：受电网参数的影响较大，系统阻抗值和主要次数谐振频率往往随着工况发生变化；谐波滤除的频带也较窄，只能滤除主要次数的谐波，或因发生并联谐振，放大一些次数的谐波；滤波和无功补偿及调压之间的协调较困难 ；随着流经滤波器的电流升高，可能造成设备过负荷运行；耗材多，重量和体积都较大；运行稳定性较差等缺点。因此，整体性能更优的有源滤波器得到越来越多的应用。

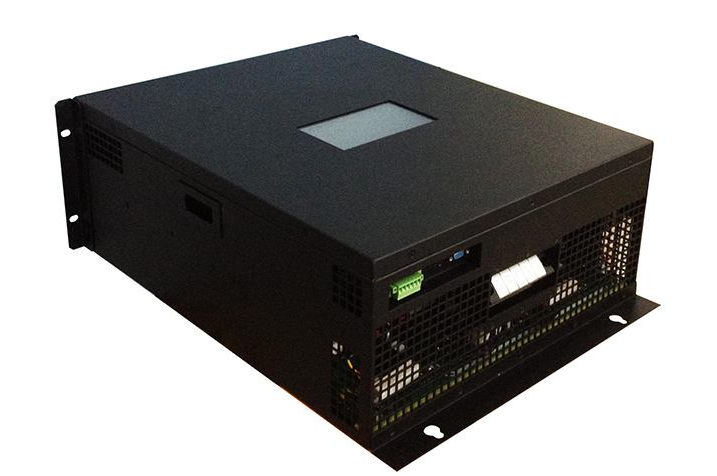

有源滤波器主要作用不仅能动态追踪并抑制谐波，而且可以补偿电网中较低的无功分量。它能够对幅值和频率都波动的高次谐波分量进行补偿，以及对变化的系统无功分量进行动态补偿，克服了传统型式谐波治理方案和无功补偿的缺点，达到了动态跟踪补偿的效果。APF的基本原理是检测当前系统的电压和电流信号，通过指令电流运算电路的运算，产生补偿电流信号，并将其指令由补偿电流发生电路按谐波信号放大，从而得到补偿电流，再与系统中的高次谐波分量及无功等电流抵消，实现系统波形的正弦化，滤除电网谐波，提高电能质量。有源滤波器和无源滤波器的区别，在于需要电源供电，且既补谐波又补无功。指令电流运算电路和补偿电流发生电路是有源滤波器的两个重要组成部分。指令电流运算电路的作用是检测出系统所需补偿的谐波分量和无功分量等。补偿电流发生电路的作用是按照上述检测到的谐波分量和无功分量，发出补偿电流指令，产生能够抵消的补偿电流，它主要由三部分构成 ：电流跟踪控制电路、驱动电路和主电路。
根据储能元件的不同，有源滤波器可以分为电压型有源滤波器和电流型有源滤波器。电压型有源滤波器，因其损耗少、效率高，被广泛使用。电流型有源滤波器，因损耗大、效率低，而较少采用。按照交直流电源可分为直流 APF 和交流 APF。按照电路拓朴结构分类，可分为串联型 APF、并联型 APF 和串并联型，以及APF和PPF的混合型使用方式。与无源滤波器相比，有源滤波器有许多优点：响应速度快，可控性能非常强；具有自适应功能，能够动态跟踪和补偿系统高次谐波；稳定性高，不受系统阻抗影响，避免谐振的发生；能够抑制闪变；补偿系统不足的无功分量等。机柜式系统采用模块化结构，联络设计细密，可随时根据现场实际需求扩容，可拓展性强，模块化的配置方式和小巧的体积让设计者有更多的选择，并可最大程度节省用户空间，可实现弹性的容量配置，支持后续现场容量扩展。现场安装和维修维护更是简单拔插即可。 抽屉式结构，能够满足用户单独对模块设计，选用优良的架构形式，具备DSP处理能力，运用大型可编程控制器操作，选用大功率电力电子组件，具有可外传的通信端口，还可附于其他盘柜中独立工作。
