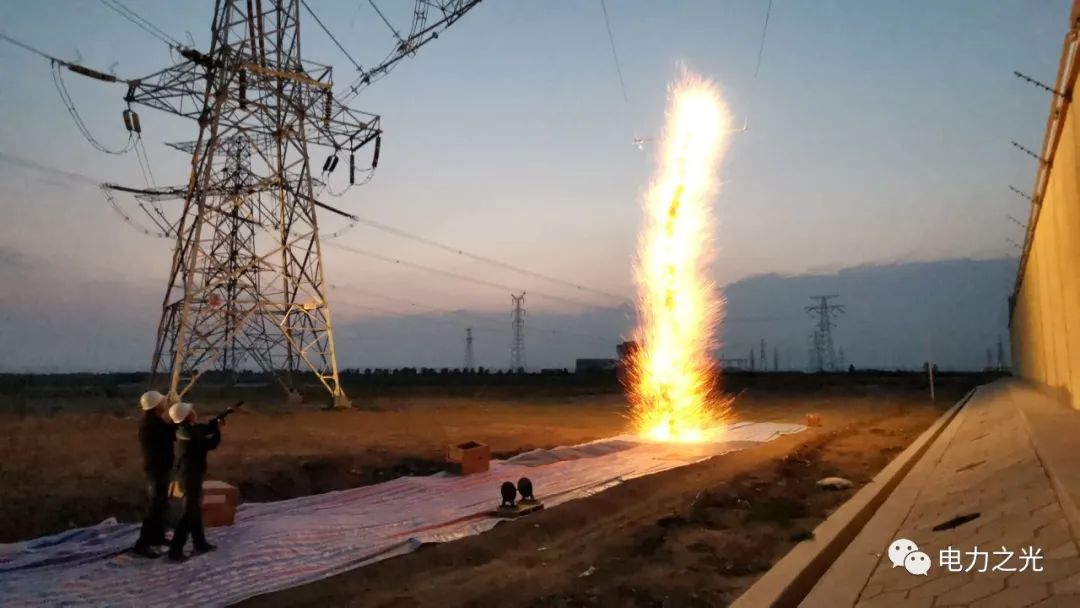

在世界上首次进行的直流环网人工接地试验现场，一道耀眼的电弧光闪过，美丽又震撼。下面欣赏一下分别在中都、康巴诺尔、阜康三座换流站实施的人工接地短路试验。
单台价值近一个亿的直流开关到底长啥样呢？让我们一睹混合式、耦合负压式、纯机械式直流断路器的风采。
高压大功率直流电流开断被誉为世界电力技术领域的百年难题，是制约直流电网发展的主要瓶颈之一，张北柔性直流电网工程一次性安装了16台直流断路器，应用了三种技术路线千伏的直流电流，借助于它第一次实现了高压直流组网，创造了世界直流之最！

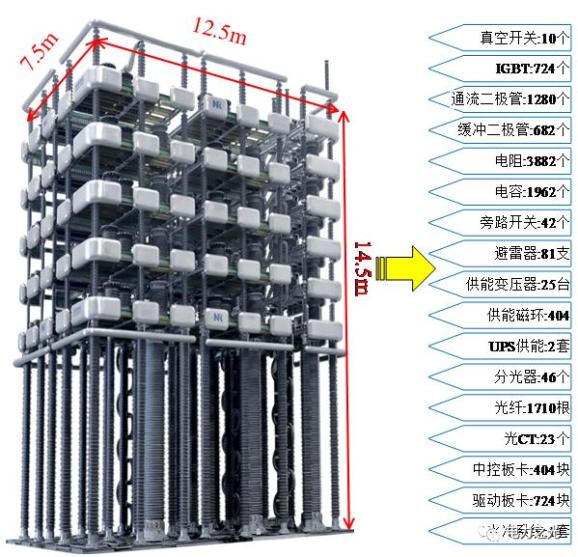

张北工程同时应用了混合式、机械式、负压耦合式直流断路器，工作原理、结构均不相同，其典型结构为

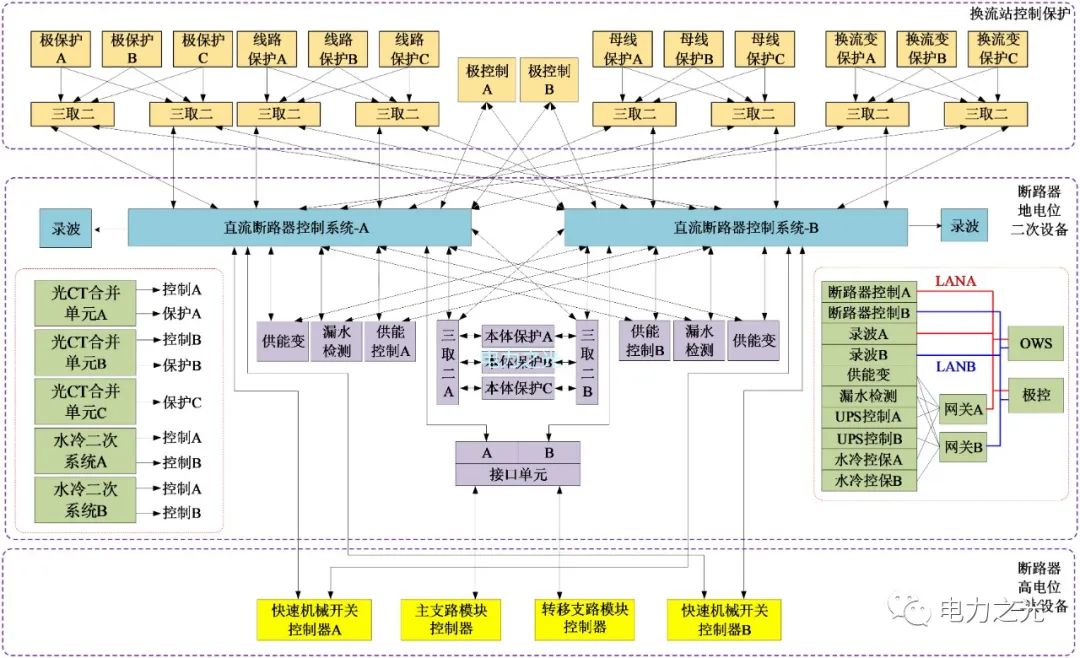

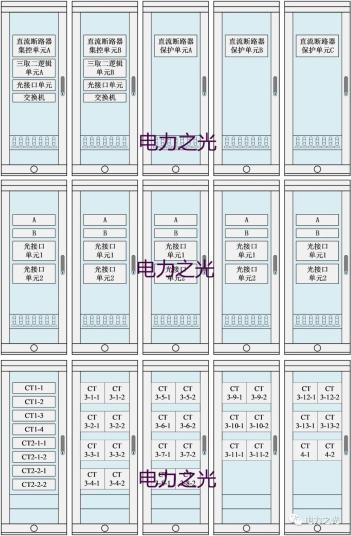

直流断路器配置有本体控保装置，是直流断路器的大脑，对上与换流站直流控保通讯，对下与其内部各个部件通讯，并将各个部件的状态上传至OWS工作站，单台直流断路器往往配置有十几面屏柜。
由以上可以看出，直流断路器结构部件种类杂、数量多，整机集成紧凑、结构复杂，本身已经是一个小直流系统，已经不再是一个单纯意义上的设备！其检修维护需要高压、开关、保护、水冷、阀、变压器、交直流、自动化等专业的技术支撑，运行时，单台直流断路器后台报文多达几千条，与直流控保联系紧密，故障分析存在一定难度。
此次人工短路试验的成功，充分验证了国产高压直流断路器的故障开断能力和技术性能，标志着高压直流开断技术走向成熟，是直流输电技术发展过程中的里程碑事件!
