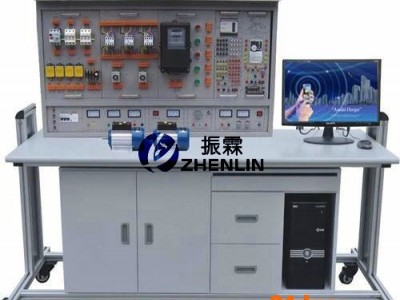

rrr ZLBK-215高级维修电工技能实验设备 rrr
rrr 高级维修电工技能实验设备采用模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、单片机、PLC综合训练、变频调速、触电急救、安全消防等，符合中、高级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学技能培训及技能鉴定。www.zhenln.com（上海振霖）
r二、高级维修电工技能实验设备技术性能 rrr 1、输入电压：三相四线制380V±10% 50Hz
r2、工作环境：环境温度范围为-5～＋40℃
r3、装置容量：＜1KVA
r4、安全保护：漏电动作电流≤30mA 过流保护、熔断器保护
r5、外形尺寸：1600mm×700mm×1450mm
r三、高级维修电工技能实验设备功能：该设备由实训屏、实训挂箱、实训器材、实训桌等到组成。
r（一）实训屏：实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下：
r1、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。
r2、推上三相漏电开关，三相电源向实训挂箱等供电，三只450V电压表指示输出线电压。
r3、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V低压交流电源。
r4、提供～220V插座2只，为外部设备提供工作电源。
r5、直流稳压稳流电源：电压0-30V连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流保护功能。
r6、固定低压直流电源：+5V、±12V有过载保护
r7、恒流源：4mA-20mA连续可调一路
r（二）实训挂箱及器材配备：
r1、ZL-61维修电工挂箱（一）
r2、ZL-62维修电工挂箱（二）
r3、ZL-63维修电工挂箱（三）
r4、ZL-64维修电工挂箱（四）
r5、ZL-65维修电工挂箱（五）
r6、PLC可编程控制器实训组件：提供三菱FX1N-24mR-001型主机及配套转换接口，SC-09编程电缆。
r7、工控组态软件一套：打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。
r8、PLC仿真实训软件一套：
r（1）通过PLASH虚拟环境实时显示PLC的运行状态
r（2）可以实现PLC虚拟接线，并对接线进行错误检查
r（3）PLC编程训练、PLC程序编写测试等功能
r（4）实现PLC运行模拟，对错误程序进行检查
r9、变频器实训挂箱：配置三菱FR-S520变频器，带有RS485通讯接口及BOP操作面板。
r10、单片机实训挂箱：配备51/96/8088/8086等CPU单片机、微机全部软硬件。
r11、九孔实中板： 2块
r12、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。rrr 13、电机导轨及光码盘测速系统： 含光码盘测速系统（配有进口光电编码器）一套、不锈钢导轨一幅。
r14、三相鼠笼异步电动机：120W.Y接法.220V.1台
r15、三相鼠笼异步电动机：180W. Y/△.380V.1台 rrr （三）实训桌：铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。
r四、实验项目： rr
| r r （一）电拖部分： r r r 1.三相电机直接启动控制 r2.三相电机点动控制 r3.三相电机自锁运行控制 r4.带电流表的点动与连续运行控制 r r | r r r 5.带电能表的两地控制 r6.单向运行反接制动控制 r7.时间继电器控制电动机Y/△降压起动控制 r8.工作台自动往返行程开关控制 r r | r
| r r （二）PLC综合实训： r r r 1.PLC认识实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等） r2.PLC仿真实训 r3.PLC控制台三相异步电动机正反转控制 r r | r r r 4.PLC控制台三相异步电动机Y/△启动控制 r5.PLC控制台三相异步电动机降压启动控制 r6.PLC控制台三相异步电动机能耗制动控制 r7.PLC控制台三相异步电动机自锁运行控制 r r r r | r
| r r （三）基于变频器的电机拖动与控制实训 r r r 1．变频器功能参数设置与操作 r2．变频器报警与保护功能 r3．多段速度选择变频调速 r4．外部端子点动控制 r r | r r r 5．控制电机正反转运动控制 r r r 6．控制电机运行时间操作 r7．瞬间停电变频器参数设定 r8．外部电压变频调速 r9．三相异步电动机的变频开环调速 r r | r
| r r （四）PLC、变频器的电机的拖动控制实训 r1. 基于PLC通信方式的多段速选择变频调速 r2. 基于PLC通信方式的变频器开环调速 r3. 基于PLC通信方式的变频器闭环调速 r r | r |
| r r （五）单片机技能实训：A、MCS-51单片机实训软件部分 r r | r|
| r r 1. 清零程序 r2. 拆字程序 r3. 拼字程序 r4. 数据区传送子程序 r5. 数据排序实验 r6. 查找相同数个数 r7. 无符号双字节快速乘法子程序 r r | r r r 8. 多分支程序 r9. 脉冲计数（定时/计数实验） r10. 电脑时钟（定时器、中断器综合实验） r11. 二进制转换到BCD r12. 二进制转换到ASCII r13. 八段数码管显示 r14. 键盘扫描显示实验 r r | r
| r r 硬件部分： r r | r|
| r r 1. P1口亮灯实验 r2. P1口转弯灯实验 r3. P3.3输入，P1口输出 r4. 工业顺序控制（中断控制） r5. 8255 A.B.C输出方波 r6. 8255 PA口控制PB口 r7. 8255控制交通灯 r8. 简单I/O口扩展实验 r9. A/D转换实验 r10. D/A输出方波 r11. 电子音响 r r | r r r 12. 继电器控制 r13. 步进电机实验 r14. 8253方波 r15. 串并转换实验 r16. 外部存储器扩展实验 r17. MCS-51串行口应用实验㈠——双机通信 r18. MCS-51串行口应用实验㈡——与PC机通信 r19. 温度闭环控制 r20. 小直流电机调速实验 r21. 外部中断（急救车与交通灯） r r | r
| r r B、8088/8086系列微机实训：软件部分 r r | r|
| r r 1．清零程序 r2．拆字程序 r3．拼字程序 r4．数据区移动 r5．数据排序实验 r6．找“零”个数 r r | r r r 7．32位二进制乘法 r8．多分支程序 r9．显示子程序 r10．键盘扫描显示实验 r11．二进制转换到BCD r12．二进制转换到ASCII r r | r
| r r 硬件部分 r r r 1．8255并行口实验㈠：A.B.C口输出方波 r2．8255并行口实验㈡：PA口控制PB口 r3．8255并行口实验㈢：控制交通灯 r4．简单I/O口扩展 r5．A/D转换实验 r6．D/A转换实验㈠：输出方波 r7．D/A转换实验㈠：输出锯齿波 r r | r r r 8．8259中断控制器实验 r r r 9．定时／计数器：8253方波 r10．继电器控制 r11．8251串行通信实验㈠：自发自收 r12．8251串行通信实验㈡：与PC通信 r13．步进电机控制 r14．小直流电机调速实验 r15．温度闭环控制 r16．音频驱动实验 r r | r
| r r C、MCS-96单片机实训：软件部分 r r r 1．清零程序 r2．拆字程序 r3．拼字程序 r4．数据区传送子程序 r5．数据排序实验 r6．查找相同数个数 r7．无符号双字节快速乘法子程序 r8．多分支程序 r9．定时器1实验——定时中断 r10．定时器T1和T2同时产生中断 r r | r r r 11．80C196外部中断实验 r12．80C196软件方法产生中断 r13．利用HSI测脉冲宽度 r14．利用HSI测量单脉冲宽度 r15．利用HSO产生单脉冲 r16．利用HSO产生连续脉冲 r17．软件定时器 r18．80C196 A/D转换实验 r19．利用80C196的PWM产生各种波形 r20．二进制转换到BCD进制转换到ASCII r r | r
| r r 硬件部分 r r r 1．P1口亮灯实验 r2．P1口转弯灯实验 r3．P2.6输入，P1口输出 r4．工业顺序控制 r5．8255 A.B.C输出方波 r6．8255 PA口控制PB口 r7．8255控制交通灯 r8．简单I/O口扩展实验 r9．A/D转换实验 r r | r r r 10．D/A输出方波 r r r 11．继电器控制 r12．8253方波 r13．80C196串行口实验 r14．LED七段数码管显示实验 r15．键盘显示综合实验 r16．音频驱动实验 r17．步进电机实验 r18．直流电机实验 r19．外部中断（急救车与交通灯） r r | r
| r r （六）室内照明配电 r r r 1.插座和一个开关控制一盏灯 r2.日光灯线路的接线 r3.声控开关控制白炽灯电路的接法 r r | r r r 4.单相电度表直接接线电路 r5.配电板的安装 r6.两地控制一盏灯的接法 r r | r
| r r （七）电子技术综合训练 r r r 1.单相桥式整流电路 r2.串联可调稳压电源电路 r3.晶闸管测试电路 r4.晶闸管可控整流 r r | r r r 5.电子门铃电路 r6.电子报警器电路 r7.光控灯路灯自动开关电路 r8.电子催眠器电路 r r | r
