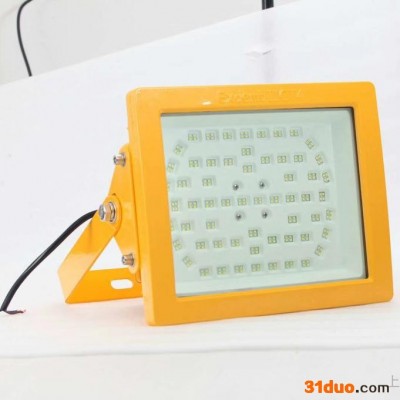

本公司供应BZD118LED防爆灯、BZD130LED防爆灯、BZD131LED防爆灯、BZD129LED防爆泛光灯、BZD126LED防爆灯、BYD702LED防爆荧光灯、BZD128防爆照明灯、BZD120防爆无极灯、BZD112免维护防爆无极灯、BZD125防爆照明灯、BZD121防爆高效节能照明灯、BZD123防爆防腐灯、BTD608投光灯，CCD97LED防爆泛光灯，BJD96LED防爆视孔灯，等多种LED防爆高效节能灯。 LED防爆应急灯的工作原理应急照明系统以自带电源独立控制型为主，正常电源接自普通照明供电回路中，平时对LED防爆应急灯蓄
电池充电，当正常电源切断时，备用电源（蓄电池）自动供电。这种形式的LED防爆应急灯每个灯具内部
都有变压、稳压、充电、逆变、蓄电池等大量的电子元器件，LED防爆应急灯在使用、检修、故障时电池
均需充放电。 另一种是集中电源集中控制型，LED防爆应急灯具内无独立电源，正常照明电源故障时，
由集中供电系统供电。在这种形式的应急照明系统中，所有灯具内部复杂的电子电路被省掉了，应急照
明灯具与普通的灯具无异，集中供电系统设置在专用的房间内。
其电路见图1。下面介绍其工作原理。
在供电正常时，J2（聚电器）得电吸合，其动触点与“N/O（常开点）”接通，后备蓄电池正端与IC1的
反相端相联。IC1（LM308）和D5、D6组成电压比较器，参考电压由D5、D6决定。这里用一个硅二极管
（D5）和一个6.2V的稳压二极管（D6）组成6.9V的参考电压，对充电压电压进行监控。当IC1的2脚输入
电压（既蓄电池电压）低于6.9V时，IC1的6脚输出高电平，T1导通，J1（聚电器）得电，其动触点
与“N/O（常开点）”接通，电源电压通过R2对蓄电池充电，同时LED2点亮为充电指示。改变R2阻值可调
整充电电流。随着充电时间增加，IC1的2脚电压逐渐增加，当电压大于参考电压6.9V时，IC1的6脚输出
低电平，T1截止，J1（聚电器）失电，断开充电回路，实现自动充电保护功能。
当停电时，J2（聚电器）失去电源，其动触点与“N/C（常闭点）”接通，蓄电池通过S1对LED防爆应急
灯电路供电，实现停电时自动切换功能。S1在这里用来手动切断LED防爆应急灯电路部分。
由IC2（NE555）、T2、T3、T4、X2等组成LED防爆应急灯电路。IC2组成50Hz信号发生器，由IC2的3脚输
出50Hz信号，经T2反相、放大分别驱动由T3、T4、X2组成的推挽电路，在X2的高压侧感应出220V的交流
电，使日光灯管点亮。这里的X2可以直接使用次级为4.5伏、初级为220V的成品电源变压器，功率试日光
灯管的功率而定。使用时，注意T3、T4应加散热器。
制作时，X1选用次级为6V/200mA的电源变压器。J1、J（聚电器）2选用线圈电压为6V的继电器。其他器
件选择可参考图示，无特殊要求。电路调试很简单，接通主电源电时，J2（聚电器）应该动作，LED1为
电源指示。然后测量IC1的3脚电压是否为6.9V左右，之后可用一个外接电源接入IC2脚来调整充电保护电
路。当输入电压大于6.9V时，J1应该动作断开。短开S1，用外接电源接入LED防爆应急灯电路，测量IC2
的输出是否50Hz，然后可测量X2输出部分电压是否为220V左右既可。LED3为停电/LED防爆应急灯工作指
示
