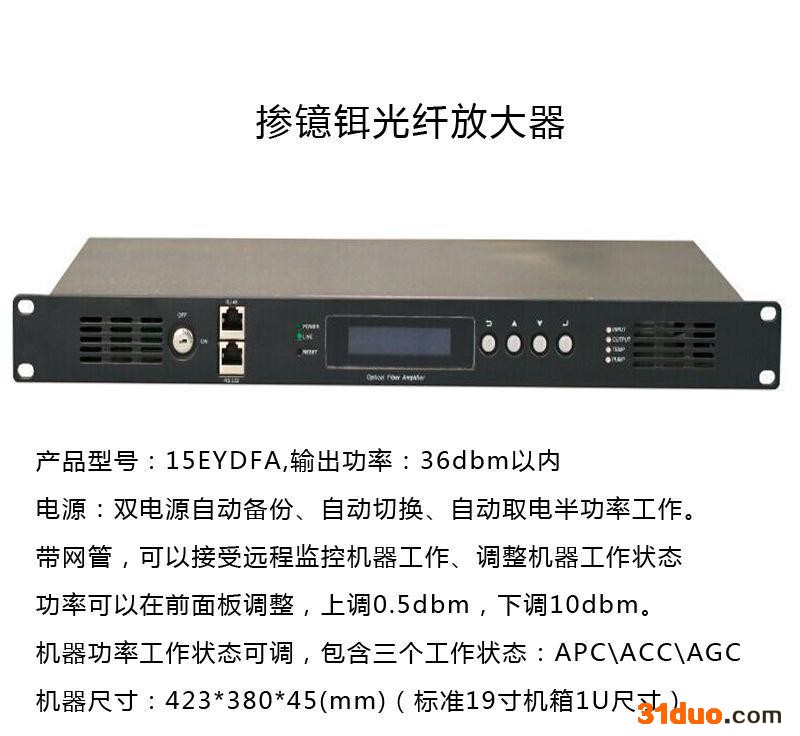

1550光放大器 24dBm 有线电视掺铒光纤信号EDFA CATV双电源带网管

光纤放大器

2021-07-03 18:30683

信息概况

价格：￥0.00/台
起订：1台
供应：1000台

一、产品概述： EA8500 系列1550nm掺铒光纤放大器是我公司新一款技术性革命，他颠覆了以前的泵浦供电和制冷方式，采用全新的方案设计，产品几乎没有热量也没有多余的热量散出，选用国际顶级品牌的低噪声泵浦激光器和高性能掺铒光纤，并内置完善的微电脑自动监控系统，确保了整机优异的性能指标，是大、中型1550nm CATV光纤传输网络的高端首选设备。模块型光放低功耗、外形小、无热量更适合FTTH光纤入户网络使用。

二、性能特点：

1、选用国际顶级低噪声泵浦激光器，失真低，宽频带，输出光功率高；采用进口高性能掺铒光纤，能量转化效率高；内部电路采用先进的SMT生产工艺，可靠性更高。

2、内置完善的微电脑自动监控电路，能实时精确监控光输出功率和激光器的各种工作状态，确保了稳定的光输出功率，并有效延长了激光器的工作寿命。

3、采用独特的控制设计，产品采用5V直流供电，电流2A，整机功耗不超过10W，有效的改善了产品的噪声和产品的寿命。

4、可以通过液晶屏操作阶段调节光输出功率。

5、19″1U 标准机架，前面板内嵌蓝屏VFD显示屏，能精确显示设备的各项工作状态参数；并配有国标II类应答器， 可通过以太网络实现网管监控。

6、机架型采用双电源设计预留，可以选择双电源DC48VAC220V或AC220V双电源自动备份

7、产品光纤输入输出口带输入光检测，有光才会开启输出光，输出口有回光时，产品会关断，大大提高了产品的稳定可靠度，不会因为误操作损坏光纤接头。

三、技术参数 ：

项目		单位	技术参数
工作带宽		nm	1535 ～1565
输入光功率范围		dBm	-3～+10
输出光功率		dBm	13 ～27
输出功率稳定度		dB	±0.5
噪声系数（输入光功率为0dBm时）		dB	≤ 5.0
反射损耗	输入端	dB	≥ 45
	输出端	dB	≥ 45
泵浦泄漏功率	输入端	dBm	≤ -30
	输出端	dBm	≤ -30
载噪比（C/N）		dB	≥ 51
载波组合三阶差拍比（C/CTB）		dB	≥ 63
载波组合二阶差拍比（C/CSO）		dB	≥ 63
光连接器类型			FC/APC或SC/APC
电源电压		V	AC 160V～250V （50 Hz）
工作温度范围		℃	室内型：-5～+55；野外型：-40～+65
最大工作相对湿度		%	最大95%无冷凝
储存温度范围		℃	-30 ～+70
最大储存相对湿度		%	最大95%无冷凝
整机功耗		W	模块型：10W
			机架型：20W
外形尺寸		mm	*模块型：226(L)83(W)20mm(H)*
			*机架型：483（L） 380（W）* 44（H）**

特别说明：本手册给出的设备技术参数是参照GY/T 184-2002 《有线电视系统模拟光纤放大器技术要求和测量方法》规定的测试方法，并在以下测试条件下测得。

测试条件：与标准1550nm外调制光发射机、10km标准光纤、光无源衰减器和标准光发射机组成测试链路，并在规定的链路损耗条件下，在550MHz频率范围内配置59个PAL-D 模拟电视频道信号，在550MHz～862MHz频率范围内传送数字调制信号，数字调制信号的电平（8 MHz带宽内）比模拟信号的载波电平低10dB，光接收机的输入光功率为0dBm时，测量载波组合三阶差拍比（C/CTB）、载波组合二阶差拍比（C/CSO）及载噪比（C/N）。

四、产品原理图：
