一、产品概述：      EA8500 系列1550nm掺铒光纤放大器是我公司**一款技术性革命，他颠覆了以前的泵浦供电和制冷方式，采用全新的方案设计，产品几乎没有热量也没有多余的热量散出，选用国际**品牌的低噪声泵浦激光器和高性能掺铒光纤，并内置完善的微电脑自动监控系统，确保了整机优异的性能指标，是大、中 型1550nm CATV光纤传输网络的高端**设备。模块型光放低功耗、外形小、无热量更适合FTTH光纤入户网络使用。

二、性能特点：

1、选用国际**低噪声泵浦激光器，失真低，宽频带，输出光功率高；采用进口高性能掺铒光纤，能量转化效率高；内部电路采用先进的SMT生产工艺，可靠性更高。

2、内置完善的微电脑自动监控电路，能实时**监控光输出功率和激光器的各种工作状态，确保了稳定的光输出功率，并有效延长了激光器的工作寿命。

3、采用独特的控制设计，产品采用5V直流供电，电流2A，整机功耗不超过10W，有效的改善了产品的噪声和产品的寿命。

4、可以通过液晶屏操作阶段调节光输出功率。

5、19″1U 标准机架，前面板内嵌蓝屏VFD显示屏，能**显示设备的各项工作状态参数；并配有国标II类应答器， 可通过以太网络实现网管监控。

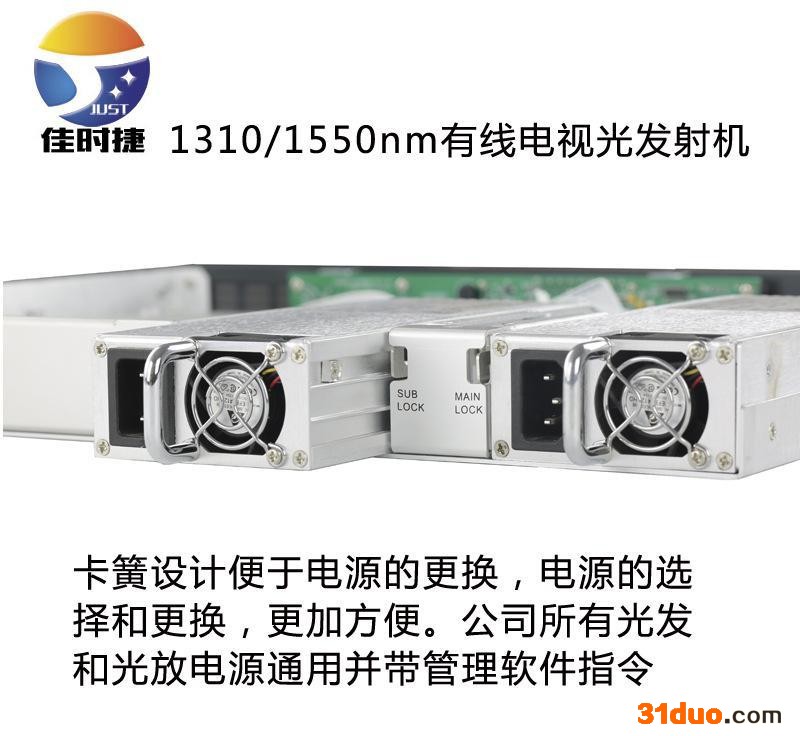

6、机架型采用双电源设计预留，可以选择双电源DC48VAC220V或AC220V双电源自动备份

7、产品光纤输入输出口带输入光检测，有光才会开启输出光，输出口有回光时，产品会关断，大大提高了产品的稳定可靠度，不会因为误操作损坏光纤接头。

三、技术参数 ：

项  目		单  位	技  术  参  数
工 作 带 宽		nm	1535 ～1565
输入光功率范围		dBm	-3～+10
输 出 光 功 率		dBm	13 ～27
输出功率稳定度		dB	±0.5
噪 声 系 数 （输入光功率为0dBm时）		dB	≤ 5.0
反射损耗	输 入 端	dB	≥ 45
	输 出 端	dB	≥ 45
泵浦泄漏 功  率	输 入 端	dBm	≤ -30
	输 出 端	dBm	≤ -30
载噪比（C/N）		dB	≥ 51
载波组合三阶差拍比（C/CTB）		dB	≥ 63
载波组合二阶差拍比（C/CSO）		dB	≥ 63
光连接器类型			FC/APC或SC/APC
电 源 电 压		V	AC 160V～250V （50 Hz）
工作温度范围		℃	室内型：-5～+55；野外型：-40～+65
**大工作相对湿度		%	**大95%无冷凝
储存温度范围		℃	-30 ～+70
**大储存相对湿度		%	**大95%无冷凝
整机功耗		W	模块型：10W
			机架型：20W
外形尺寸		mm	模块型：226(L)*83(W)*20mm(H)
			机架型：483（L）* 380（W）* 44（H）

特别说明：本手册给出的设备技术参数是参照GY/T 184-2002 《有线电视系统模拟光纤放大器技术要求和测量方法》规定的测试方法，并在以下测试条件下测得。

测试条件：与标准1550nm外调制光发射机、10km标准光纤、光无源衰减器和标准光发射机组成测试链路，并在规定的链路损耗条件下，在550MHz频率范围内配置59个PAL-D 模拟电视频道信号，在550MHz～862MHz频率范围内传送数字调制信号，数字调制信号的电平（8 MHz带宽内）比模拟信号的载波电平低10dB，光接收机的输入光功率为0dBm时，测量载波组合三阶差拍比（C/CTB）、载波组合二阶差拍比（C/CSO）及载噪比（C/N）。

四、产品原理图：

五、产品详情图：

机架型：



模块型：

六：订货说明：



1）：光纤输入口是FC/APC还是SC/APC,默认为SC/APC

2)：产品默认自带网管，可以选择提供网管软件和排线转换RS232接口线，功率调节范围是向下4dbm,向上0.5dbm,加价150元。

3）：可以选择双电源，加价150元，双电可以是AC220V或者DC48V.

七：售后保障：

1）：我公司出厂产品均有广电司的入网证书，产品自出厂之日起质保36个月，（雷击、泥石流、人为等自然灾害造成的损坏，不在质保范围内）。终身维修。

2）：产品在六个月损坏的，维修运费为买卖双方各自承担自己的发运费，超过六个月的买家承担来回运费。

3）：我公司通过ISO9001质量体系认证，所有出厂产品均有**的编号，它能准确的反映出设备出厂日期、发货物流、流向、生产者以及设备入库检验指标等。请保存好设备编码，丢失者按公司生产日期计算质保期。
