1550nm光放大器32口20dbm掺铒光纤放大器有线电视EDFA双电源网管

网管

首页 > 供应信息 > 电工电气网 > 电线电缆 > 网管

2021-07-25 23:401022

信息概况

价格：￥13800.00/台
起订：1台
供应：2000台

发送询价

亲们常问的几点问题说明：

1：1550nm光纤放大器，多口输出，此链接为32口输出，每口功率为20dbm，总功率37dbm。最大可以做总功率40dbm。

2：功率可以通过面板或者网管进行调整，往上调整0.5dbm往下调整10db，最低输出不小于10dbm。

3：可以加装合波，和OLT做同纤三波传输。

一： 产品概述

15EYAxx系列1550nm掺铒光纤放大器是根据通讯级标准设计制造，将1550nm的光信号放大，主要用于电视图像信号、数字电视信号、电话语音信号和数据（或压缩数据）信号的远距离光纤传输。

15EYAxx系列1550nm掺铒光纤放大器设有完善可靠的光功率输出稳定电路和泵浦激光器热电致冷器温度控制电路，保证了整机的最佳性能和泵浦激光器长寿命稳定工作。具有专业的散热结构设计，具有智能化温控风扇。采用超低功耗设计，整机功耗低且设计上注重产品成本，是构建大、中型1550nm CATV光纤传输网络经济型传输设备的首选。

15EYAxx系列1550nm掺铒光纤放大器可实现有线电视1550nm单波长传输、DWDM多波长传输，根据不同需求有8、16、32、64口输出。

二：性能特点

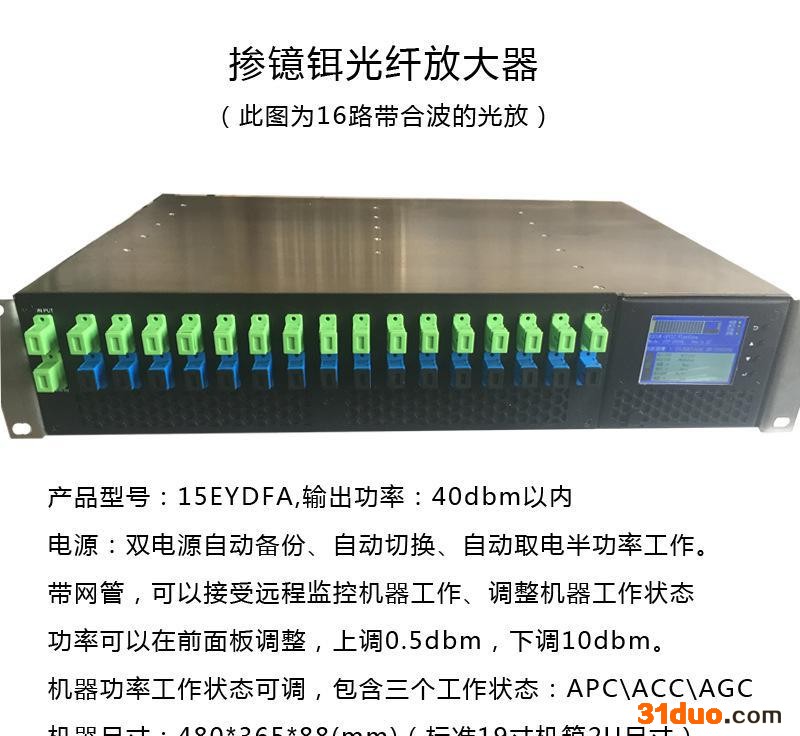

● 19”1U或2U标准机架，优质拉丝不锈钢外壳，机型为光口后置。

● 选用国际顶级低噪声 JDSU 泵浦激光器，失真低，宽频带，输出光功率高。

● 采用进口高性能美国康宁掺铒光纤，能量转化效率高。

● 采用 32 位ARM处理器光控制输出精度达到±0.05dBm。

● 光功率接收范围宽-10dBm～+10dBm，光功率输出27-40dBm。

● 可靠的光功率输出稳定电路APC及激光器热电制冷器温度控制电路 ATC 独立工作泵浦盒，只需接入﹢5V电源即可工作，可任意更换泵浦盒，盒体内部独立电源处理芯片，更好的控制电源精度。

● 整机采用绿色环保设计，所有控制电路及器件均采用高效开关芯片，整机功耗50W。

● 热插拔CUP控制型电源，CPU控制工作电流和风扇的开启或关闭。

● 供电10秒内程序自控，可实施显示多达10项以上报警信息。

● 内置完善的微电脑自动监控电路，实时精确监控光输出功率和泵浦激光器工作状态，前面板 144X32 蓝色点阵屏LCD显示,能精确显示设备的各项工作参数，确保整机优异的性能指标。

● 国际通用 SNMP 网管协议，可控制机器内部多项指标参数.

● 通过网管或前面板进行功率调节

三： 技术指标

测试项目		性能参数
		WS-15EYAxx
光特性参数	光接收波长	1540-1560nm
	输入光功率	-5dBm~+10dBm
	标称输入光功率	＋3dBm
	输出光功率	27-40dBm
	光连接器形式	SC/APC SC/PC LC
	光输出功率稳定度	±0.05dB
	反射损耗（输入/输出）	≧ 45dB
	泵浦泄露（输入/输出）	≤-30dB
一般特性参数	供电电压	AC90-265V
	消耗量	＜20W
	工作温度	-5℃~+65℃
	相对湿度	最大95%，无冷凝
	储存温度	-30℃~+70℃
	产品净尺寸	423mmx 330mm x45mm
	单品包装尺寸	575mmx488mmx89mm
	整箱包装尺寸（2台）	575mm×570mm×210mm
	产品净重	14kg
	单品包装净重	14.5kg
	整箱包装毛重（2台）	30.4kg
