一、产品概述:

LT-1600系列1550nm直调式激光发射机主要用于 overlay 插播系统采用DWDM 系统专用的1550nm 直调激光器，输出光波长为 ITU 标准波长，射频驱动部分采用了我公司自主研发的射频预失真电路。内置完善的微电脑自动监控系统，确保了整机优异的性能指标。

二、性能特点:

1. 采用密集波分复用（DWDM）系统专用的1550nm直调激光器，输出光波长为ITU标准波长。

2. 射频驱动部分采用了射频功率数码自动处理技术，可根据输入射频信号的电平高低和频道数量（15 ~ 84个频道）来自动调整射频驱动功率，使C/CSO、C/CTB和C/N指标始终处于**状态，确保了整机性能，并使光接收机的输出电平恒定不变。

3. 先进的多频点射频预失真技术，结合砷化镓器件，有效改善了CATV系统中**的C/CTB和C/CSO指标，同时使C/N指标和MER指标也得到**大提升。

4. 内置完善的微电脑自动监控电路，能实时**监控光输出功率和激光器的各种工作状态，确保稳定的光输出功率，并有效延长了激光器的工作寿命。

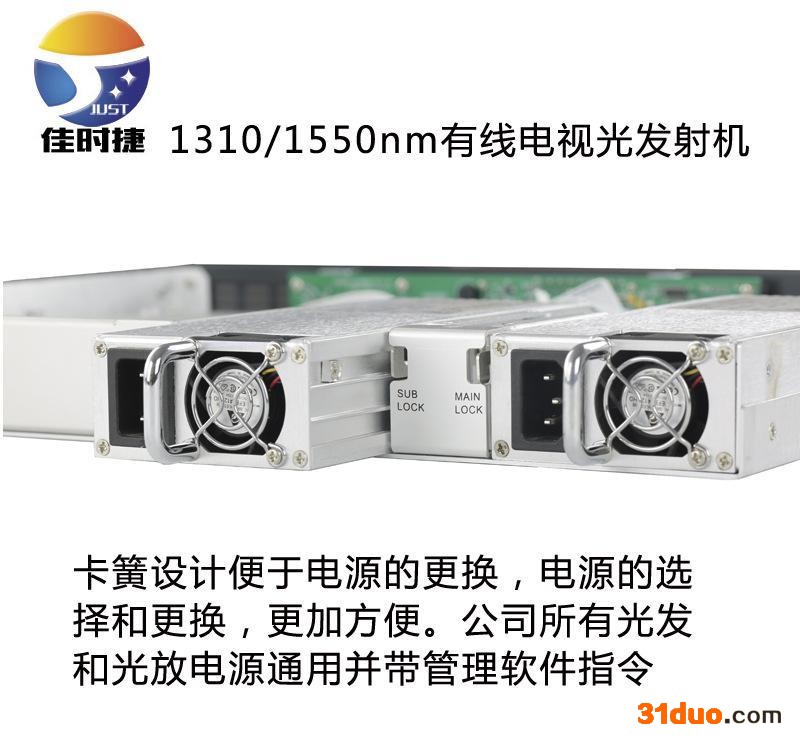

5. 19”1U高度标准机架，前面板内嵌蓝屏VFD显示器，能**显示设备的各项工作参数和故障信息，并配有国标II类应答器，可通过以太网络实现网管监控。

三、技术参数:

项目	单位	技术参数
输出光功率	mW	4 - 10 (7-10dBm)
光波长	nm	1562.23~1527.99 (ch19-ch62)
激光器类型		DFB 激光器
光调制方式		直接光强度调制
光连接器类型		FC/APC或SC/APC
频率范围	MHz	47～862
射频输入电平	dBμV	72～88
带内平坦度	dB	±0.75
射频输入阻抗	Ω	75
输入反射损耗	dB	≥ 16（47～550）MHz；≥ 14（550～750/862MHz）
载波组合三阶差拍比（C/CTB）	dB	≥ 65
载波组合二阶差拍比（C/CSO）	dB	≥ 60
载噪比（C/N）	dB	≥ 51
AGC控制范围	dB	±8
MGC控制范围	dB	±8
电源电压	V	AC 160V～250V（50 Hz）
整机功耗	W	30
工作温度	℃	0 ～45
储存温度	℃	-20 ～+65
相对湿度	%	**大 95% 无冷凝
外形尺寸	mm	483（L）X 380（W）X 44（H）

特别说明：本手册给出的设备技术参数是参照 GY/T 143-2000《有线电视系统调幅激光发送机和接收机入网技术条件和测量方法》规定的测试方法，并在以下测试条件下测得。

测试条件：与10km标准光纤、光无源衰减器和标准光接收机组成测试链路，并在规定的链路损耗条件下，在550MHz频率范围内配置59个PAL-D 模拟电视频道信号，在550 MHz ～862MHz频率范围内传送数字调制信号，数字调制信号的电平（8MHz带宽内）比模拟信号的载波电平低10dB，光接收机输入光功率为-1dBm时，测量载波组合三阶差拍比（C/CTB）、载波组合二阶差拍比（C/CSO）及载噪比（C/N）。

四：产品原理图：
