r1. 指示器：现场可视化标准指示器,符合VID/VIE3845、NAMUR标准槽,能安装所有输出附件,如限位开关盒、电气定位器、位置传感器等r r2. 输出轴：镀镍合金钢、高精密一体式输出轴同时符合NAMUR、ISO5211、DIN3337标准。可根据客户要求定制尺寸和不锈钢材料。r r3. 缸体：挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下硬质阳极氧化处理+特氟隆涂层),使用寿命更长,磨擦系数低。r r4. 端盖：压铸铝合金表面金属粉末喷涂各种颜色，PTFE涂层或镀镍处理。r r5. 活塞：双活塞齿条、采用铸铝硬质氧化或者铸钢镀锌处理，安装位置对称、运作迅速、使用寿命长，简单的颠倒活塞可以改变旋转方向。r r6. 行程调节：两个独立的行程调节螺钉可以进行方便、精确±5°的调节开、关位置。r r7. 高性能弹簧：采用优质材料、涂层处理、预压装配。具有较强的抗腐蚀性和使用寿命。能够安全、简单的拆卸单作用执行器，通过改变弹簧数量满足不同的力矩输出范围。r r8. 轴承、导板：采用低摩擦、长寿命复合材料，避免了金属与金属的直接接触，维修更换简单方便。r r9. 密封：在常温工作条件下使用西腈橡胶，在高温或低温时采用氟橡胶或硅橡胶。r r10. 紧固件：所有的紧固件均采用不锈钢材料,长期抗腐蚀。r r r r r零件及材料r
r r rDA型双作用的工作原理r
r当气源压力从“A”进入气缸两活塞之间的中腔时，使两活塞分别向气缸两端方向移动，两端气腔的空气通过气口“B”排出，使执行器两活塞齿条同步带动输出轴逆时针方向旋转（0°-90°）。r当气源压力从气口“B”进入气缸活塞两端气腔时，使两活塞向气缸中间移动，活塞中腔的空气通过气口“A”排出，使执行器两活塞齿条同步带输出轴顺时针方向旋转（90°-0°）。r r r r双作用输出力矩r
r r r r双作用执行器的选型r
选用气动执行器时，在已确定阀门的扭矩的基础上再增加安全值。水蒸气或非润滑的液体介质增加25%安全值；非润滑的浆料液体介质增加30%安全值；非润滑的干气介质增加40%安全值；非润滑用气体输送的颗粒粉料介质境加60%安全值；对于清洁、低磨擦的润滑介质增加20%安全值（上述安全值为本公司理论推荐，仅供参考）。r示例：r阀门力矩=100N.mr安全力矩=100×（1+30%）=130N.mr气源压力=5Barr对照双作用力矩表，选配双作用执行器最小规格为JHA0160DAr r r工作技术条件r
r1、工作介质：干燥或润滑的空气或无腐蚀性气体介质中杂质微粒小于30µmr2、气源压力：最小气源压力2.5巴，最大气压压力8巴。r3、介质环境温度：标准：-20℃~+80℃ r 低温：-35℃~+80℃ r 高温：-15℃~+150℃r4、行程调节：0°和90°两个位置有±5°r5、使用场合：室内或室外安装r r外型尺寸r

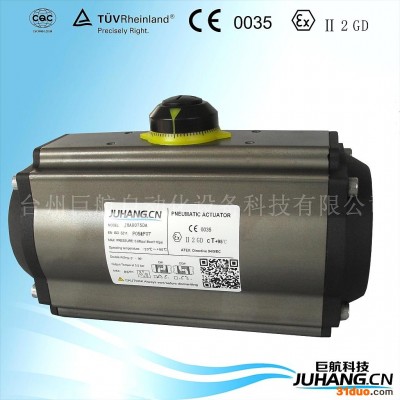

r r本公司供应气动执行器，品牌巨航，型号JHA0050DA。质量保证，欢迎咨询洽谈。r rrrr
