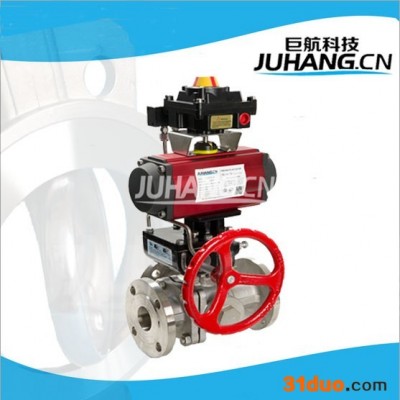

气动执行器缸体形状 产品简介 1、角行程机构，输出扭矩：8Nm～3078Nm 2、紧凑型齿轮齿条式结构; 3、行程调节0°和90°（+ -5°）调节； 4**铝合金缸体，表面硬质阳极氧化处理（可加铁氟龙涂层）； 5、连接发兰符合DIN/IS0 5211标准 、附件安装符合VDI/VDE3845标准 、气源接口符合NAMUR标准 6、标准轴装配孔为正四方形，符合ISO5211/DIN3337，便于与阀杆连接。并可旋转45°角安装； 7、高品质，免维护、低摩擦、使用寿命均可达100万次以上还可正常运行； 8、所有产品在出厂前，都经过严格测试，每个执行器上都标有生产代码，易于辨识和跟踪服务。 9、适用于角行程控制阀（球阀、蝶阀类）的开关和调节。也可用于其它需要回转的场合。 10、通过各种认证，具有各种证书：ATEX, CE, MD, CQC等证书 产品结构图
1. 指示器：现场可视化标准指示器,符合VID/VIE3845、NAMUR标准槽,能安装所有输出附件,如限位开关盒、电气定位器、位置传感器等 2.输出轴：镀镍合金钢、高精密一体式输出轴同时符合NAMUR、ISO5211、DIN3337标准。可根据客户要求定制尺寸和不锈钢材料。 3. 缸体：挤压的**铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下硬质阳极氧化处理+特氟隆涂层),使用寿命更长,磨擦系数低。 4.端盖：压铸铝合金表面金属粉末喷涂各种颜色，PTFE涂层或镀镍处理。 5. 活塞：双活塞齿条、采用铸铝硬质氧化或者铸钢镀锌处理，安装位置对称、运作迅速、使用寿命长，简单的颠倒活塞可以改变旋转方向。 6. 行程调节：两个独立的行程调节螺钉可以进行方便**±5°的调节开、关位置。 7. 高性能弹簧：采用**材料、涂层处理、预压装配。具有较强的抗腐蚀性和使用寿命。能够安全、简单的拆卸单作用执行器，通过改变弹簧数量满足不同的力矩输出范围。 8. 轴承、导板：采用低摩擦、长寿命复合材料，避免了金属与金属的直接接触，维修更换简单方便。 9. 密封：在常温工作条件下使用西腈橡胶，在高温或低温时采用氟橡胶或硅橡胶。 10. 紧固件：所有的紧固件均采用不锈钢材料,长期抗腐蚀。 零件及材料
DA型双作用的工作原理
当气源压力从“A”进入气缸两活塞之间的中腔时，使两活塞分别向气缸两端方向移动，两端气腔的空气通过气口“B”排出，使执行器两活塞齿条同步带动输出轴逆时针方向旋转（0°-90°）。 当气源压力从气口“B”进入气缸活塞两端气腔时，使两活塞向气缸中间移动，活塞中腔的空气通过气口“A”排出，使执行器两活塞齿条同步带输出轴顺时针方向旋转（90°-0°）。 双作用输出力矩
双作用执行器的选型
选用气动执行器时，在已确定阀门的扭矩的基础上再增加安全值。水蒸气或非润滑的液体介质增加25%安全值；非润滑的浆料液体介质增加30%安全值；非润滑的干气介质增加40%安全值；非润滑用气体输送的颗粒粉料介质境加60%安全值；对于清洁、低磨擦的润滑介质增加20%安全值（上述安全值为本公司理 论推荐，仅供参考）。 示例： 阀门力矩=100Nm 安全力矩=100×（1+30%）=130N·m 气源压力=5Bar 对照双作用力矩表，选配双作用执行器**小规格为JHA0160DA 工作技术条件
1、工作介质：干燥或润滑的空气或无腐蚀性气体介质中杂质微粒小于30um 2、气源压力：**小气源压力2.5巴**大气压压力8巴。 3、介质环境温度：标准：-20℃~+80℃ 低温：-35℃~+80℃ 高温：-15℃~+150℃ 4、行程调节：0°和90°两个位置有±5° 5、使用场合：室内或室外安装 外型尺寸
