工奥DGT DGT型气动蝶阀

r 详细介绍r

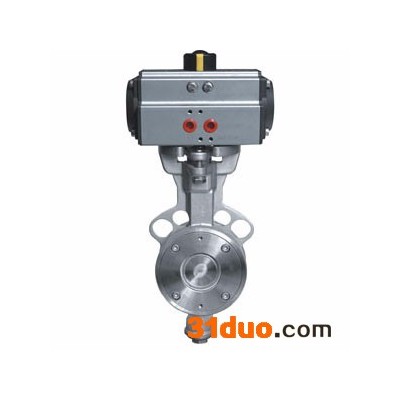

rr r r r DGT型气动蝶阀r

r r DGT型气动蝶阀，是在引进国外先进技术的基础上进行特殊设计，精心制造的产品。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等。可广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。r

r r 一、DGT型气动蝶阀特点r

r r 1、DGT型气动蝶阀配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。r

r r 2、DGT型气动蝶阀采用智能控制与定位时，与国产电气阀门定位器配套，输入4-20mADC信号及0.4-0.7MPa气源即可实现智能控制，实现对压力、流量、温度、液位等参数的调节。r

r r 3、DGT型气动蝶阀它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90℃，可以实现全开——全闭的动作。r

r r 4、DGT型气动蝶阀按其密封性能分为金属密封与软密封。具有结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便，适应性强等优点。r

r r r r r 二、DGT型气动蝶阀阀内组件r r r 阀芯型式：阀板
r流量特性：直线性或等百分比持性
r材 料：1 Cr18Ni9Ti 0Cr18Ni12Mo2Ti
r阀座材料：聚四氟乙烯（PTFE），橡胶，金属阀座
r阀杆材料：不锈钢，衬四氟乙烯， 可调比：100：1r r r 三、DGT型气动蝶阀执行机构r r r 气缸形式：单缸式或双缸式 气缸工作压力：0.4~0.7MPa 气缸开关时 间：双作用式1~5秒
r气缸空气耗量：1~131L 电磁阀电源：220VAC，24VDCr r
r r 四、DGT气动蝶阀规格性能表r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 公称通径DNr r

r r 50r r

r r 65r r

r r 80r r

r r 100r r

r r 15r r

r r 10r r

r r 200r r

r r 250r r

r r 300r r

r r 350r r

r r 400r r

r r 450r r

r r 500r r

r r 600r r

r r 700r r

r r 800r r

r r 900r r

r r 1000r r

r r 流量系数（Kv）r r

r r 110r r

r r 180r r

r r 232r r

r r 368r r

r r 55r r

r r 75r r

r r 1240r r

r r 2025r r

r r 2712r r

r r 3875r r

r r 5038r r

r r 6330r r

r r 7755r r

r r 11886r r

r r 15375r r

r r 19380r r

r r 25695r r

r r 31365r r

r r 动作范围r r

r r 0－90°r r

r r 允许压差ΔPr r

r r 小于公称压力（1.6MPa）r r

r r 泄漏量r r

r r 按GB/T4213-92，kV值的10-4r r

r r 基本误差r r

r r ±2.5% 带定位器r r

r r 回差r r

r r 2.5% 带定位器r r

r r 死区r r

r r 1% 带定位器r r

r r 环境温度r r

r r -20℃~+90℃r r

r r
r r 五、DGT型气动蝶阀结构示意图r r r r r r  r r r 六、型号编制说明r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r Dr r	r r DTr r	r r 6r r	r r 71r r	r r Xr r	r r 10r r	r r Cr r	r r Gr r
r r 阀门代号r r	r r 公司标志r r	r r 执行机构：r r	r r 连接形式：r r	r r 密封面材质：r r	r r 公称压力：r r	r r 阀体材质：r r	r r 温度类型：r r
r r Q：表示球阀r r	r r  r r	r r 6：表示气动r r	r r 41：表示法兰r r	r r F：表示聚四氟乙烯r r	r r 10：表示1.0MPar r	r r C：表示碳钢r r	r r G：表示中温型r r
r r D：表示蝶阀r r	r r  r r	r r 9：表示电动r r	r r 11：表示丝扣r r	r r H；表示金属密封r r	r r 16：表示1.6MPar r	r r P：表示不锈钢铸铁省略r r	r r 常温省略r r
r r  r r	r r  r r	r r  r r	r r 71：表示对夹式r r	r r X：表示橡胶密封r r	r r  r r	r r F46：表示阀体衬四氟r r	r r  r r
