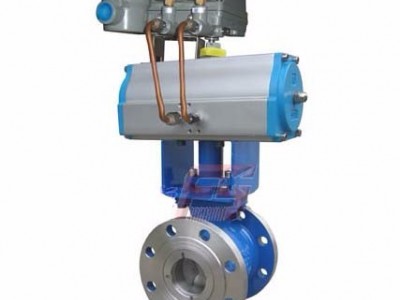

工奥ZSHV气动V型切断球阀

r 详细介绍r

rr r 一、V型球阀的概念： r r r    V型球阀属于固定球阀，也是单阀座密封球阀，调节性能是球阀中最佳的，流量特性是等百分比的，可调比达100:1。它的V型切口与金属阀座之间具有剪切作用，特别适合含纤维、微小固体颗粒、料浆等介质。r r r 二、ZSHV气动V型切断球阀： r r r    ZSHV气动V型切断球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。r r r 三、ZSHV气动V型切断球阀的主要特点： r r r （1）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；r r r （2）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；r r r （3）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；r r r （4）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。r r r    ZSHV气动V型切断球阀适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。 r r r 四、ZSHV气动V型切断球阀的技术参数： r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 型式r r

r r 直通式铸造球阀r r

r r 公称通径DNr r

r r 25r r

r r 32r r

r r 40r r

r r 50r r

r r 65r r

r r 80r r

r r 100r r

r r 125r r

r r 150r r

r r 200r r

r r 250r r

r r 300r r

r r 350r r

r r 400r r

r r 阀座直径r r

r r 20r r

r r 26r r

r r 33r r

r r 40r r

r r 53r r

r r 66r r

r r 86r r

r r 104r r

r r 128r r

r r 170r r

r r 212r r

r r 255r r

r r 300r r

r r 340r r

r r 额定流量系数Kvr r

r r 25r r

r r 36r r

r r 63r r

r r 100r r

r r 184r r

r r 280r r

r r 400r r

r r 600r r

r r 950r r

r r 1540r r

r r 2500r r

r r 3900r r

r r 6150r r

r r 9800r r

r r 公称压力PNr r

r r PN1.6、6.4MPar r

r r 泄漏量r r

r r 软密封：≤1.8×10-7×△P×DN.I/h(试验介质为液体：式中△P为压差) 硬密封：≤10-4×阀额定容量.I/h(阀额定容量的计算见附表)r r

r r 气源压力r r

r r 0.4～0.6MPar r

r r 连接形式r r

r r 对夹式、法兰式、管道法兰按JB79-59标准r r

r r 适用温度r r

r r 软密封-40℃～+180℃；硬密封-40℃～+450℃r r

r r 球芯转角r r

r r 90?r r

r r 流量特性r r

r r 近似等百分比(典型曲线图见附录)r r

r r 阀体材料r r

r r 铸钢、铸不锈钢r r

r r 球芯型式r r

r r 部分球带有V形缺口r r

r r 阀座材料r r

r r 聚四氟乙烯、不锈钢司钛莱硬合金r r

r r 基本误差r r

r r ≤全行程的±2％(带定位器)r r

r r 回差r r

r r ≤全行程的2.0％(带定位器)r r

r r 死区r r

r r ≤全行程的0.8％(带定位器)r r

r r r 五、ZSHV气动V型切断球阀的外形尺寸： r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 公称通径r r r DNr r	r r Lr r	r r H1 r r		r r H2 r r	r r L1 r r		r r L2 r r		r r D1 r r	r r n-dr r
		r r 单作用r r	r r 双作用r r		r r 单作用r r	r r 双作用r r	r r 单作用r r	r r 双作用r r
r r 25r r	r r 102r r	r r 388r r	r r 359r r	r r 60r r	r r 125r r	r r 56r r	r r 125r r	r r 56r r	r r 85r r	r r 4-14r r
r r 32r r	r r 102r r	r r 396r r	r r 396r r	r r 65r r	r r 125r r	r r 96r r	r r 125r r	r r 96r r	r r 100r r	r r 4-18r r
r r 40r r	r r 114r r	r r 406r r	r r 406r r	r r 75r r	r r 125r r	r r 96r r	r r 125r r	r r 96r r	r r 110r r	r r 4-18r r
r r 50r r	r r 124r r	r r 484.5r r	r r 484.5r r	r r 95r r	r r 159.5r r	r r 123.5r r	r r 159.5r r	r r 123.5r r	r r 125r r	r r 4-18r r
r r 65r r	r r 143r r	r r 526r r	r r 499.5r r	r r 105r r	r r 200.5r r	r r 123.5r r	r r 200.5r r	r r 123.5r r	r r 145r r	r r 4-18r r
r r 80r r	r r 165r r	r r 743r r	r r 536r r	r r 120r r	r r 324r r	r r 150r r	r r 644r r	r r 150r r	r r 160r r	r r 8-18r r
r r 100r r	r r 194r r	r r 756r r	r r 549r r	r r 140r r	r r 324r r	r r 150r r	r r 644r r	r r 150r r	r r 180r r	r r 8-18r r
r r 125r r	r r 213r r	r r 809r r	r r 773r r	r r 165r r	r r 398r r	r r 324r r	r r 627r r	r r 324r r	r r 210r r	r r 8-18r r
r r 150r r	r r 229r r	r r 993r r	r r 793r r	r r 185r r	r r 556r r	r r 324r r	r r 776r r	r r 324r r	r r 240r r	r r 8-23r r
r r 200r r	r r 243r r	r r 1033r r	r r 869r r	r r 205r r	r r 556r r	r r 398r r	r r 776r r	r r 398r r	r r 295r r	r r 12-23r r
r r 250r r	r r 297r r	r r 1080r r	r r 1073r r	r r 240r r	r r 642r r	r r 540r r	r r 1016r r	r r 540r r	r r 355r r	r r 12-25r r
r r 300r r	r r 338r r	r r 1117r r	r r 1113r r	r r 290r r	r r 759r r	r r 540r r	r r 1294r r	r r 540r r	r r 410r r	r r 12-25r r
r r 350r r	r r 380r r	r r 1326r r	r r 1155r r	r r 330r r	r r 856r r	r r 632r r	r r 1399r r	r r 632r r	r r 470r r	r r 16-25r r
r r 400r r	r r 420r r	r r 1361r r	r r 1190r r	r r 360r r	r r 856r r	r r 632r r	r r 1399r r	r r 632r r	r r 525r r	r r 16-30r r

r r r 六、ZSHV气动V型切断球阀的配置附件： r r r 调节型：电气阀门定位器、空气过滤减压器、手轮机构等准切断型：空气过滤减压器、电磁阀、阀位开关、手轮机构等r r r 七、订购须知： r r r r       来电询价、订购时，注明产品类型、应用场所、材质、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及功率等参数，以便我们为你正确选型及报价。r
