**ZBQ-28/0.5型煤隧道施工气动注浆机建筑工程气动注浆机批发零售

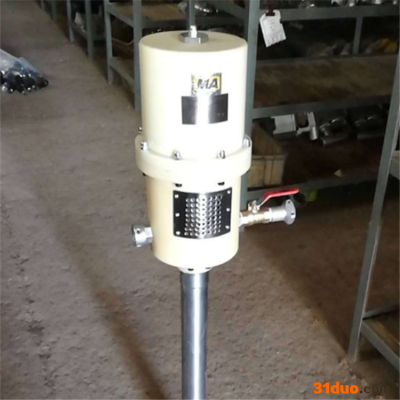

ZBQ-28/0.5型煤矿用气动注浆泵

一、概述

ZBQ-28/0.5型煤矿用气动注浆泵（以下简称注浆泵）主要用于矿井、隧道、水利、地铁、建筑、桥梁施工中，用于注浆堵水，填充空隙，破碎岩层的注浆固结，锚索注浆；还用于修复公路、铁路路基翻浆等局部缺陷，以及软地基处理；在抗洪抢险中排除地下隐患。

ZBQ-28/0.5型煤矿用气动注浆泵老型号壳体材质为尼龙塑料材质，本公司生产新型为防爆铸铝材质，安全耐用，解决了老款产品尼龙塑料壳在温差变化大的工况下，由于热胀冷缩导致机器难启动的问题，以及不耐磨，不耐摔的缺点，获得广大用户好评。

注浆泵体积小，重量轻，使用可靠，在易燃、易爆、温度、湿度变化较大的场所，均可以安全使用。



二、结构特征及工作原理

气动注浆泵主要有注浆泵体、气动搅拌器、搅拌桶等部分组成。其工作原理：以压缩空气为动力源，由于气缸和注浆缸具有较大的作用面积比，从而以较小的气压便可使注浆泵产生较大的注浆压力。

三、产品特点

1、以气为动能安全可靠。

2、全自动气动搅拌操作简单减轻井下工人劳动强度。

3、出浆压力可操控可有效控制封孔压力。

:4、清洗方便打开搅拌装置加清水即可。

四、性能参数

序号	项目名称	单位	数值
1	型号	/	ZBQ-28/0.5
2	额定排浆压力	MPa	1.0
3	额定流量	L/min	28
4	额定供气压力	MPa	0.5
5	额定容积效率	%	≥90
6	额定泵速	次/分	225
7	供气压力	MPa	0.4	0.5	0.63
8	排浆压力	MPa	1.0	1.0	1.0
9	流量	L/min	28	30	30
10	耗气量	m3/h	≤35	≤40	≤45
11	噪声	dB（A）	≤95
12	柱塞直径	mm	Φ33
13	柱塞行程	mm	100
14	柱塞数	个	1
15	外形尺寸	mm	Φ440×1100
16	整机重量	kg	35
