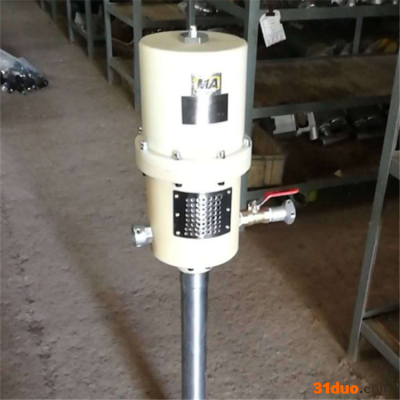

ZBQ27/1.5气动注浆泵

ZBQ27/1.5气动注浆泵为原QB152型便携式注浆泵，该泵壳体分为和两种，该泵具有单液和双液两种形式.主要用于矿井、隧道、水利、地铁、建筑、桥梁施工中,用于注浆堵水,填充空隙,破碎岩层的注浆固结,锚索注浆；还用于修复公路、铁路路基翻浆等局部缺陷,以及软地基处理；在抗洪抢险中排除地下隐患.该设备具有体积小、重量轻,使用可靠,在易燃、易爆、温度变化较大的场所,均可以安全使用.

一、产品简介

（简称注浆泵）由济宁万达支护设备有限公司生产主要用于矿井、隧道、水利、地铁、建筑、桥梁施工中，用于注浆堵水，填充空隙，破碎岩层的注浆固结，锚索注浆；还用于修复公路、铁路路基翻浆等局部缺陷，以及软地基处理等。

该注浆泵体积小，重量轻，便于拆卸、使用可靠，在易燃、易爆、温度、湿度变化较大的场所，均可以安全使用。

二、基本性能参数

2.1形式：

注浆泵为柱塞式往复式单液注浆泵

2.2型号

ZBQ—27/1.5

主参数：0.5Mpa下排浆流量（L/min）/排浆压力（Mpa）

特征代号：动力源类型：Q—气动

类型代号：煤矿用柱塞注浆泵

2.3基本参数

项目		单位	参数值
产品型号			ZBQ-27/1.5（基本型）	ZBQ-27/1.5（增压型）
工作气压		MPa	0.2~0.8
最大排浆压力		MPa	4	8
排浆流量		L/min	27	13
往复次数		次/分	148	148
耗气量		m3/min	0.5	0.5
排浆缸基本参数（内径x行程）		mm	50x100	33x100
噪声	声功率级	dB(A)	≤108
	距离1m的声压级	dB(A)	≤92
使用温度		。C	-15℃~60℃
外形尺寸		mm	1100x207x330
适用介质			水泥浆、乳化液、水、液压油等
整机机重		Kg	16

一、操作规程

1.保证气源无过多的水分和污物，保证气源有润滑系统。

2.气源管应先接通风管，吹净杂物，然后与注浆泵连接可靠。

3.先慢慢打开搅拌马达进气球阀，渐渐增大到适宜的搅拌速度，使浆料混合均匀，无团块，不过稠。注意及时清理桶角和边上凝固材料，以免掉入搅拌好的浆料中。

4.浆液搅拌好后，将注浆泵的进浆口浸到清水中，慢慢打开进气球阀，保证注浆泵管道通畅，密封处无泄露。

5.将注浆泵的进浆口浸入浆液中，慢慢打开进气球阀，渐渐增大到适宜的注浆速度。

6.注浆泵在停止工作后应马上浸到清水中冲洗，慢慢打开进气球阀，直到排浆管中排出的水清澈不含浆液为止。

7.在切断气源和排浆管后，定期卸开注浆缸筒上的U型卡，抽出注浆缸，彻底清除活塞体上注浆残留的材料，清水反复清洗。

8.清洗后将注浆缸金属表面涂上润滑脂，并重新与泵体联接紧固。

9.不要使注浆泵空载或轻载高速运行，以免损坏各活动部件。

10.气源压力不得超过0.8MPa。

11.在施工现场注浆泵应使进浆口朝下竖起放置，避免进气管接头和排气罩内进入杂物。

二、注浆泵的维修说明

1.拆除注浆缸上的U型卡，抽出注浆缸，必要时拧下进浆帽。

2.将小活塞两端的螺母拧松，拆下小活塞杆。

3.拆除泵体和气缸间的螺栓，将泵体与气缸分离。

4.拧下气缸顶部的盖形螺母。

5.将活塞推到气缸深处，从活塞上拧下传动杆，再拧下露出的控制杆。

6.再将活塞杆拧入活塞中几扣，将活塞部分从气缸中拉出。

7.检查活塞上的进气阀和排气阀，保证坚固整洁，密封可靠。两进气阀密封面与活塞平面的间隙一致，在3-4㎜之间，进气阀杆无松动。

8.检查各部件的磨损和损坏情况，需要时更换。

9.彻底清除各部件的积垢，在相对运动的表面涂以润滑脂，再进行组装。

三、注浆泵密封件更换

1.当排浆口上方的观察孔出现冒浆现象后，应立即更换密封帽。

2.小活塞密封套边缘不能与注浆缸壁贴紧时，应立即更换小活塞密封套。

3.当发现排气罩中出现喷浆现象后，应立即同时更换密封帽和压紧螺帽下的密封圈。

ZBQ—27/1.5煤矿用气动注浆泵零件明细表

序号	名称	数量	序号	名称	数量
1	盖形螺母	1	28	排气阀	2
2	上螺帽	1	29	梭杆	1
3	32.5×1.8O形圈	1	30	进气阀杆	2
4	气缸体	1	31	M6螺母	2
5	M8×50内六方螺钉	8	32	弹簧垫圈6	2
6	M8螺母	8	33	稳定架	2
7	传动杆	1	34	弹簧垫圈6	2
8	109×5.3O形圈	2	35	M6螺钉	2
9	J型防尘圈22	1	36	136×5.3O形圈	1
10	压块	1	37	进气阀胶圈	2
11	压紧螺母	1	38	气缸活塞	1
12	密封圈	1	39	控制杆	1
13	155×5.3O形圈	1	40	56×3.55O形圈	1
14	泵体	1	41	下法兰	1
15	排浆接头	1	42	M8×30内六方螺钉	8
16	进气球阀	1	43	M12锁紧螺母	2
17	进气管接头	1	44	小活塞杆	1
18	进气阀接头	1	45	弹簧垫圈12	1
19	过滤片	1	46	小活塞体	1
20	密封帽	1	47	钢球	2
21	压片	1	48	小活塞密封套	1
22	5×15自攻螺钉	4	49	小活塞螺帽	1
23	枢销	2	50	注浆缸	1
24	梭	1	51	浆帽挡块	1
25	摇杆	2	52	进浆帽	1
26	弹簧	2	53	排气罩	2
27	推杆	2	54	排气罩自攻螺钉	12

ZBQ—27/1.5煤矿用气动注浆泵选配件明细表

序号	名称	数量	序号	名称	数量
1	油壶	1	6	压力表管接头	1
2	压力表	1	7	卸压阀接头	1
3	压力表接头	1	8	卸压阀	1
4	橡胶膜片	1	9	搅拌筒	1
5	压力表座	1	10	搅拌叶片	1
