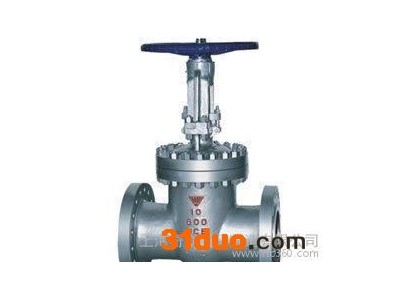

法兰闸阀 API 铸钢闸阀 明杆闸阀 水用闸阀 蒸汽闸阀 丹佛斯阀门

产品用途】

法兰连接API铸钢闸阀适用于ANSI Class 150~2500，工作温度＜600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽等。

产品特点：
1、产品设计制造按API标准，密封可靠，性能优良、能与进口设备配套使用。
2、600Lb以上闸板与阀座密封采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长。
3、阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
4、采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
5、阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
6、1500LB、2500LB中腔采用压力自紧式密封结构。密封性能随内压升高而升高，可靠性高。
7、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠，填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。

【产品执行标准】

设计与制造：API 600

法兰尺寸：ANSI B16.5

结构长度：ANSI B16.10

对焊连接尺寸：ANSI B16.25

压力~温度：ANSI B16.34

检验与试验：GB13927

返回页首

【产品性能规范】

型号公称压力（MPa）实验压力工作温度（℃）适用介质强度（水）（Mpa）密封（水）空气低压密封空气（Mpa）

法兰连接API铸钢闸阀主要性能规范

Z4IH6C、Z41W6P(R)	1.6	2.4	1.8	0.6	≤200	NITRICACID
						硝酸类
						ACETICACID
						醋酸类
						NITRICACID
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	硝酸类
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	ACETICACID
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸类

返回页首

【产品零部件材质】

阀体/阀盖零件名称闸板阀杆填料垫片压盖填料压环螺栓螺母

法兰连接API铸钢闸阀主要零件材质

ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo2Ti系列	ZG00Cr17Ni14Mo2系列	WCB系列
ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨
304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304
ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

返回页首

【产品外形和连接尺寸】
