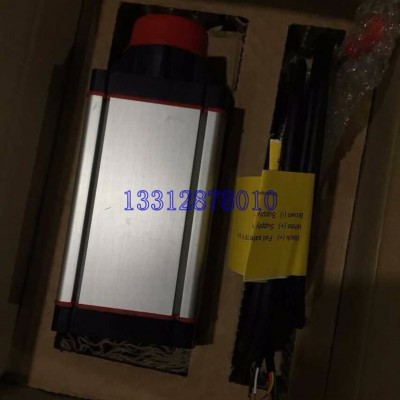

Danfoss/丹佛斯电动阀驱动器ICAD600/ICAD900/ICAD1200电动阀执行器

r Danfoss/丹佛斯电动阀驱动器ICAD600/ICAD900/ICAD1200电动阀执行器的产品介绍r

rr r 概述：执行器 ICAD600A、1200A专为 ICM电动阀设计使用。只需三种执行器可以满足电动阀 ICM20到 ICM150。ICAD由调节模拟量信号 (例如 4-20 mA/2-10V)或数字信号开 /关控制。ICAD配有先进的 MMI(人机界面 )，包括连续显示开度，MMI将给客户更先进方便的设置程序，其可以满足许多不同的应用。r

r r 特点：■r设计专门应用于工业制冷系统。r

r r ■r应用了**的高速步进马达技术。r

r r ■r七段 LCD显示屏和三个编程按键。r

r r ■r阀的开度可以在 LCD显示器上直接读取。r

r r ■r可以在驱动器上轻松的设定不同的应用 (如改变驱动器的速度，开关，断电安全保护和阀门调节方式等 )r

r r ■r全开到全关的时间: 根据不同的阀门从3~45秒。r

r r ■r可以连续调节或开关调节。r

r r ■r在运行时可以选择多种阀门开关速度。r

r r ■r可查看历史报警。r

r r ■r密码保护r

r r ■r控制信号输入 :4-20 mA, 0-20 mA, 0-10 V, 2-10 V一个或两个数字输入r

r r ■r位置反馈 : 0-20 mA, 4-20 mA(ICM)r

r r ■r三位开关反馈。执行器 ICAD600A、1200A专为 ICM电动阀设计使用。只需三种执行器可以满足电动阀 ICM20到 ICM150。ICAD由调节模拟量信号 (例如 4-20 mA/2-10V)或数字信号开 /关控制。ICAD配有先进的 MMI(人机界面 )，包括连续显示开度，MMI将给客户更r

r r 先进方便的设置程序，其可以满足许多不同的应用。r

r r 特点r

r r ■r步长 : 20微米 /步 (0.02mm每步 )r

r r ■r总步长 : 25~1000步根据不同的型号r

r r ■r自动校准，中性区r

r r ■r如果出现非正常断电的情况，可以有多种安全模式选择。当断电时，ICM可以设置成 :关闭 ICM；打开 ICM；停在当前位置；ICM运行到预先设定的开度。r

r r ■r密封型磁力电动机r

r r ■r防护等级 : IP67~NEMA 6r

r r ■r认证 : CE，UL，CRNr

r r ■ ICAD1200A确保反馈准确的阀门位置r

r r 技术参数：■r材质：外壳，铝；ICAD顶部，PBT塑料r

r r ■r重量ICAD 600A: 1.2kg (2.64lb)，ICAD 1200A: 1.9kgr(4.19lb)r

r r ■r温度范围 (环境 )：-30℃ /+50℃ (–22℉ /122℉ )r

r r ■r防护等级：IP67(~NEMA 6)r

r r ■r电气连接r

r r ■r使用 M12接头连接 ICAD。ICAD有两个内置的M12公接头：供电：4针 M12公接头r

r r 控制信号：8针 M12公接头ICAD可配备 (1.5m(60 in.))长电缆或不带电缆的母接头：配有 4针母接头供电电缆3×0.34 mm 2 (3×~22AWG)，8针 M12母接头控制电缆7×0.25 mm 2 (7×~24AWG)也可以提供配有其他长度的 M12母接头。参见“备件和配件”章节。供电电源在输入输出间具有直流隔离保护，供电电压  24V d.c ., +10%/-15%，负载：  ICAD600A：1.2Ar

r r ICAD1200A：2.0A，断电安全保护**小 19V d.c**大 26.4Vrd.c.，负载：  ICAD600A：1.2Ar

r r ICAD1200A：2.0A，模拟输入 -电流或电压，电流：  0/4-20mA，负载：  200Ω，电压：  0/2-10V d.c.，负载：  10kΩ，模拟输出：0/4-20mA，负载：≤ 250Ω，数字输入 -通过无电压的接触 (建议使用镀金触点的信号 /通讯继电器 )来实现数字 ON/OFF输入 -使用的电压输入，ON：接触阻抗 <50Ω，OFF：接触阻抗 >100kΩ，数字输出 -3个 NPN晶体管输出，外部供电：5-24V d.c. 相同的供电电压可作为ICAD的供电，但请注意电位隔离系统会因此受到损坏。输出负载：50Ω负载**大 50mAr
