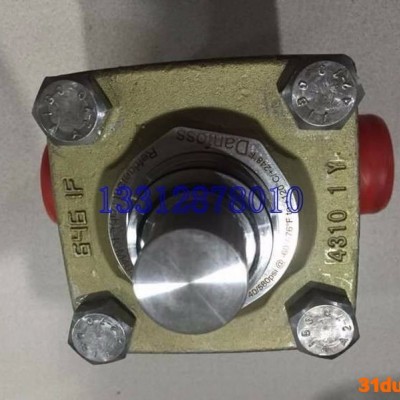

Danfoss/丹佛斯电动液位调节阀ICM40/ICM50/ICM65氨用电动阀

r Danfoss/丹佛斯电动液位调节阀ICM40/ICM50/ICM65氨用电动阀的产品介绍r

rr r 概述：ICM电动阀属于 ICV(工业控制阀门 )家族，是两种成员之一。ICV成员-ICS 伺服工业控制阀门，-ICM 工业控制电动阀门。电动阀包括四个组件构成：阀体、阀盖、功能模块、执行器。在 ICM20-65中阀盖和功能模块是一体的。ICM是由执行器 ICAD(工业控制执行器带显示屏 )直接驱动的电动阀。ICM设计用来调节有相变和没有相变的液体管路膨胀过程或控制干和湿回汽管路和热汽管路的温度或压力。ICM电动阀芯的平衡设计使 ICM从 DN20到DN150全系列只需要三种尺寸的 ICAD执行器**可驱动。ICM电动阀和 ICAD执行器组装很紧凑。r

r r 特点：■r专为工业制冷应用场合设计，**大工作压力52 bar g(754psi g)r

r r ■ ICM 20-65：适用于所有制冷剂包括氨和二氧化碳和不腐蚀的气体 /液体r

r r ■ ICM 100-150：适用于制冷剂氨。其他制冷剂请联系丹佛斯r

r r ■r直接焊接接口r

r r ■r连接方式包括对焊，插焊，铜焊和螺纹连接r

r r ■r耐低温碳钢阀体r

r r ■r重量轻，设计紧凑r

r r ■r阀芯优化设计，并配备 V型流口，可使阀门在部分负荷时能提供**的调节精度r

r r ■ A阀芯抗气蚀阀座r

r r ■r模块化概念 :r

r r ―r每个阀体都有多种不同焊接方式和尺寸可选r

r r ―r仅需更换功能模块**能完成阀门的更新r

r r ―r无需更换阀体**可实现 ICS伺服阀与 ICM电动阀之间的互相替换r

r r ― ICM100-150可提供备件r

r r ■r通过 ICAD执行器或多功能工具可实现手动开启r

r r ■r特氟龙阀板使阀门具有优良的密封性r

r r ■r磁偶 -真正的全密封r

r r 技术参数：ICM电动阀和 ICAD执行器型号如下表所示：r

r r 执行器 ICAD 600A ICAD 1200Ar

r r 阀体规格r

r r ICM 20 ICM 40r

r r ICM 25 ICM 50r

r r ICM 32 ICM 65r

r r ICM 100r

r r ICM 125r

r r ICM 150r

r r ICAD600A/ICAD1200Ar

r r ICAD执行器可以由下列信号来控制r

r r ■ 0-20 mAr

r r ■ 4-20 mA (默认值 )r

r r ■ 0-10 Vr

r r ■ 2-10 Vr

r r ■r一个或两个数字信号输入量r

r r 通过一个数字输入信号，ICAD可以使 ICM阀执r

r r 行开 /关控制。通过两个数字输入信号，ICAD可以使 ICM阀执r

r r 行中性区 /3点控制。ICM阀也可以通过 ICAD执行器或多用途工具进r

r r 行手动调节 (参见订货 )。断电安全保护，在系统断电情况下，只要使用了 ICAD-UPS或类r

r r 似的**有多种安全保护功能可以选择。在断电时，可以选择 ICMr

r r ―r全关r

r r ―r全开r

r r ―r保持开度不变r

r r ―r切换至特定的开度r

r r 更多信息参见 ICAD UPS章节。请注意 :实现断电安全保护功能需要使用电池或r

r r UPSr
