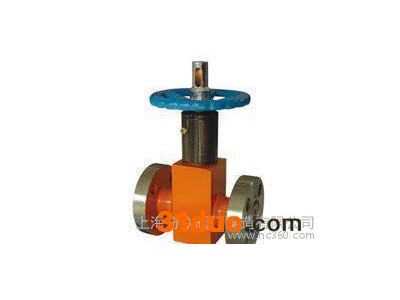

高压平板闸阀产品结构特点 本公司ZF系列注水阀均为高压平板闸阀。结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。
高压平板闸阀产品采用标准| 设计标准 | JB/T5298、APl6D |
| 结构长度 | 法兰 | GB/T 12221、JB/T 5298 |
| 焊接 | GB/T 15188.1 |
| 连接法兰 | GB/T9113、JB/T 79 ANSl 16.5a |
| 对焊端 | GB/T 12224 |
| 试验和检验 | GB/T3927、JB/T 9092 |
高压平板闸阀产品性能规范| 适用范围 | PN10.0～42.0MPa | DN25～200mm |
| 适用温度 | -29～121℃ |
| 适用介质 | 普通型 | 石油、天然气、成油品、水等 |
| 抗硫型 | 含H2S、CO2的石油、天然气等 |
| 连接形式 | 法兰端、焊接端、卡箍端 |
| 驱动方式 | 手动、电动、气动等 |
高压平板闸阀主要零件材料| 零件名称 | 阀体、阀盖 | 闸板 | 阀杆 | 阀座 | 阀杆螺母 | 填料 |
| "Z"型 | WCB、铬钼钢 | 合金钢（焊硬质合金) | 不锈钢 | 合金钢（焊硬质合金) | 铝青铜 | 聚四氟乙烯、氟橡胶 PTFE、 |
高压平板闸阀主要外形尺寸
型号 Model:ZF43Y、ZF63Y、Z83Y
| 公称压力 | DN(mm) | 尺寸 (mm) | | L1 | L2 | Do | H1 | H | | 10.016.0 | 25 | 230 | 216 | 180 | 85 | 344 | | 32 | 260 | 229 | 220 | 98 | 352 | | 40 | 260 | 241 | 260 | 110 | 364 | | 50 | 300 | 310 | 310 | 120 | 379 | | 65 | 340 | 340 | 350 | 133 | 402 | | 80 | 380 | 356 | 400 | 158 | 475 | | 100 | 430 | 432 | 460 | 198 | 482 | | 125 | 500 | 508 | 460 | 240 | 490 | | 150 | 550 | 559 | 470 | 260 | 547 | | 200 | 650 | 660 | 600 | 358 | 616 | | 20.025.0 | 25 | 230 | 254 | 180 | 87 | 344 | | 32 | 260 | 279 | 220 | 100 | 352 | | 40 | 260 | 305 | 260 | 112 | 364 | | 50 | 300 | 368 | 310 | 122 | 379 | | 65 | 340 | 419 | 350 | 135 | 402 | | 80 | 380 | 470 | 400 | 160 | 475 | | 100 | 430 | 546 | 460 | 198 | 482 | | 125 | 500 | 673 | 460 | 240 | 490 | | 150 | 550 | 705 | 470 | 260 | 547 | | 200 | 650 | 832 | 600 | 358 | 616 |
|
