详细说明

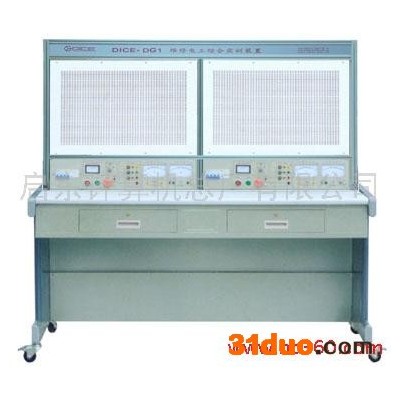

型号： DICE-DG1维修电工及技能考核实训装置

产品介绍：
DICE-DG1系列维修电工及技能考核实训装置（2工位） 一、系统概述： 本实训装置适用于高等、中等、职业技术学校的电工学、电工原理、电子技术等课程实训。每个实训台有两个工位，两个学生可同时进行实验。每个实训台由两块实训电源屏、实训网孔板及实训桌组成。在实训网孔板上搭建实训电路。该实训装置可完成各种元器件的识别及使用、照明布线实训、继电器控制实验实训、电机控制实训等多项目的实验内容，是培养电工技术人才理想的实训装置。实训屏由电源、断路器、指示灯、按钮、急停按钮、测试仪表等组合而成。为保证在实训中人身及设备的安全，该实训台设有漏电及过载保护装置。实训时选择的的各种元件、器件和部件，可以方便地安装到网孔板上，方便灵活。根据教学和实训的需要。学生可以自主设计电路，选择不同的元器件，并自行布置配电线路，从而达到实训的目的。 二、技术指标 （1）三相五线交流电源（2）三相电源总开关带漏电保护1△n ≤30mA 时间≤0.1S （3）三相、单相输出带自动空气开关容量10A （4）事故急停按钮、电源指示、供电指示（5）市电插座（6）设备外型尺寸（可根据需求定制） 三、实验器件 （1）照明部分：单相电度表、漏电断路器、熔断器、单相闸刀、三相闸刀、触摸延时开关、（声控、光控）开关、电位可调开关、遥控电子门铃、白炽灯座、日光灯座（含电子镇流器、启辉器）、一开开关、二开开关、二开插座等。（2）电气控制：交流接触器、三相组合熔断器、三相空气开关、倒顺开关、三连按钮开关、热继电器、时间继电器、中间继电器、三相电动机等。 四、实验项目 照明部分： （1）电工常用工具的使用与识别（2）单相电度表的安装（3）漏电器的选用与安装（4）熔断器的选用与安装（5）一只单连开关控制一盏灯（6）一只单连开关控制一盏灯并另外连接一只插座（7）一只单连开关控制两盏灯（8）两只单连开关控制两盏灯（9）用两只双连开关在两地控制一盏灯（10）触摸延时开关控制白炽灯电路（11）（声控、光控）开关控制楼梯白炽灯电路（12）简易调光灯控制电路（13）日光灯的一般连接电路（14）电子镇流器接线电路（15）遥控电子音乐门铃电路（16）电压表、电流表安装电路 电气控制部分： （17）三相异步电动机点动控制电路（18）三相异步电动机单向自锁控制电路（19）三相异步电动机点动单向起动混合控制电路（20）三相异步电动机两地控制单向自锁电路（21）正、反转控制电路（倒序开关）（22）正、反转控制电路（交流接触器互锁）（23）正、反转控制电路（机械按钮互锁）（24）正、反转控制电路（交流接触器、机械按钮双重互锁）（25）带点动正、反转控制电路（26）两台电动机顺序启、停控制电路（27）单按钮控制电动机启动和停止电路（28）串电阻降压起动控制电路（29）手动Y-△降压起动电路（30）用中间、时间继电器实现的Y-△降压起动电路（31）两个接触器实现Y-△降压起动电路（32）三个接触器实现Y-△降压起动电路（33）三相异步动机反接制动控制电路（34）三相异步动机能耗控制电路（35）双速电动机的切换运行控制（36） C620-1型车床控制电路（37）三相四线有功电度表直接安装电路（38）三相四线有功电度表间接安装电路（39）一台电流互感器测量三相电流的接线电路（40）两台电流互感器测量三相电流的接线电路（41）用三台电流互感器测量三相电流的接线电路
