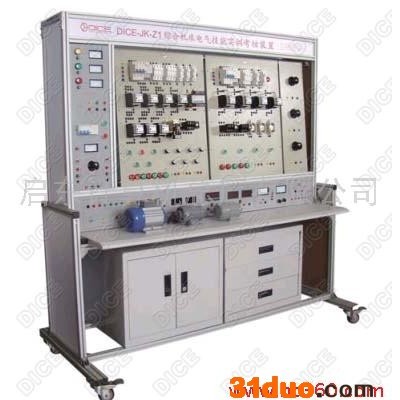

一、概述 r r r 该装置是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”规范要求，结合工厂生产实际和职业岗位的技能要求，按照职业教育和实训考核特点而设计的产品。其适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、机床电路维修等课程的实训与考核，也适合技工学校机电类专业《电气设备维修》课程的实习、安装，维修电工技师班培训和实操。r r r r r
二、特点 r r r 1、电气控制线路或电子线路实训元件都装在挂板上，操作方便、更换快捷，可扩展功能或开发新实训；操作内容的选择具有典型性、实用性。r r r 2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房。r r r 3、技能实训用的控制线路和配套的小电机可模拟工厂各类的电力拖动系统，并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求。r r r 4、装置设有漏电保护器，能确保操作者的安全；各电源的输出均有短路保护等功能，各测量仪表均有保护功能，使用安全可靠。r r r 5、所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件。r r r
6、考核装置随机配有“故障开关箱”，设有多达16个故障设置开关，可方便地设置各种典型常见故障，满足技能实训及考核的需要。 r r r r r
四、技术性能 r r r 1、输入电压：三相四线制380V±10％，50Hzr r r 2、工作环境：环境温度范围为-5℃~+40℃，相对湿度<85％(25℃)r r r 3、装置容量：<1.5KVAr r r 4、重量：100Kgr r r 5、尺寸：1720×720×1780r r r 6、漏电保护动作电流：<30mA；漏电保护动作时间：<0.1S。r r r
r r r
五、实训装置的配置及功能 r r r
（一）电源、仪器控制屏 r r r 控制屏为实训提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下：r r r
1、主控功能板 r r r （1）三相四线输入，通过漏电保护器，接通总电源，由接触器通过起、停按钮进行操作r r r （2）设有450V指针式交流电压表三只，指示输入的三相电源电压r r r
2、交直流电源 r r r （1）励磁电源：直流220V/0.5A，具有短路保护。r r r （2）电枢电源：直流0~220V/2A连续可调电源一路，具有短路保护和数字电压表显示。r r r （3）可调交流电源：交流0~220V连续可调，设有短路保护。r r r （4）各种交流电源：设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源。打开开关，变压器副边**即可输出110V、36V、20V、20V、12V、6.3V的交流电压以供实验所需。r r r （5）直流稳压电源：±12V，+5V各一路，具有短路保护。r r r （6）直流可调稳压电源：设有电压调节和电流调节，调节电位器即可得到0~24V、0~2A的直流电源。r r r
3、交直流仪表 r r r （1）交流数字电压表：0~500V交流数字电压表一只r r r （2）交流数字电流表：0~5A交流数字电流表一只r r r （3）交流功率表：四位数显单相交流功率表，通过按钮可以轮换显示视在功率、有功功率、无功功率、电流、电压、频率、功率因数等参数，具有上、下限报警控制功能，内置继电器可选择视在功率、电流、电压报警有效。r r r （4）直流数字电压表：0~300V直流数字电压表r r r （5）直流数字电流表：测量范围0~5A，三位半数显。r r r
4、整流二极管：IN5408 四只r r r r r
（二）实训台架 r r r 实训台架设计新颖，用铝合金、高密度层压板制作，支架结合部位用加强筋加固，铝合金表层经氧化处理，台架牢固，美观大方。r r r r r
六、实训项目 r r r 1．CA6140普通车床电路实训考核实验r r r 2．T68型卧式镗床电路实训考核实验r r r 3．X62W万能铣床电路实训考核实验r r r 4．电动葫芦电路实训考核实验r r r
r r r
七、实训组件配置 r r
r r r | r r 序号r r | r r r 挂箱编号r r | r r r 实训模块名称r r | r r r 数量r r | r r r 备注r r | r
r r | r r 1r r | r r r GX-CA6140r r | r r r CA6140普通车床电路实训考核挂箱（一）r r | r r r 1件r r | r r r 车床所需器件。r r | r
r r | r r 2r r | r r r GX-T68r r | r r r T68型卧式镗床电路实训考核挂箱（二）r r | r r r 1件r r | r r r 车床所需器件。r r | r
r r | r r 3r r | r r r GX-X62Wr r | r r r X62W万能铣床电路实训考核挂箱（三）r r | r r r 1件r r | r r r 车床所需器件。r r | r
r r | r r 4r r | r r r GX-PDHr r | r r r PDH电动葫芦电路实训考核挂箱（四）r r | r r r 1件r r | r r r 车床所需器件。r r | r
r r | r r 5r r | r r r r | r r r 智能人机对话平台（答题器）r r | r r r 1只r r | r r r 用于连接车床挂箱，设置故障，学生答题终端。r r | r
r r | r r 6r r | r r r r | r r r 三相鼠笼异步电动机r r | r r r 3台r r | r r r 交流380V/△/Yr r | r
r r | r r 7r r | r r r r | r r r 三相双速异步电动机r r | r r r 1台r r | r r r 交流380/△/YYr r | r
