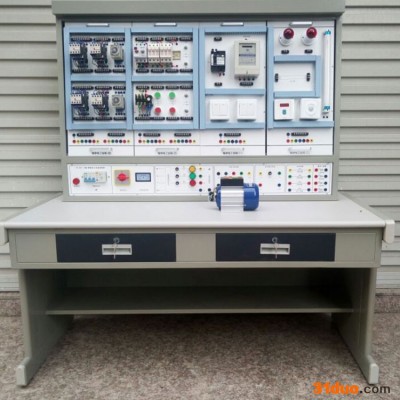

一、维修电工实训考核装置技术性能 ★1.输入电压:三相四线制380V±10% 50Hz; 2.教学实验装置.工作环境:环境温度范围为-5~+40℃; 3.装置容量:<1KVA ; 4.安全保护:漏电动作电流≤30mA 过流保护、熔断器保护; 5.外形尺寸:145 x 70 x 165 cm 二、维修电工实训装置的基本配置及功能 本实训台主要由实训屏、实训挂箱、实训器材、实训桌等到组成。 (一)实训屏 (一) 电源、仪器控制屏 控制屏为铁质双层亚光密纹喷塑结构,铝塑面板。为实验提供交流电源、低压直流电源等。 具体功能如下: 1、主控功能板 (1)推上三相漏电开关,一只450V电压表用转换开关指示三相输出线电压,且输出22 0V,380V电压供实验使用,具有短路保护。 (2)侧面提供电源插板一只,为外部设备提供工作电源 (3)直流稳压电源:±12V/0。5A一路,+5V/0.5A一路,具有短路保护功能。 (4)低压交流电源:输出3V、6V、9V、12V、15V、18V、24V,36V,110V交流 电源。 2.功率电阻4只 3.整流二极管:1N5408四只 (二)实训挂箱 1.Y-61维修电工挂箱(一)。 2.Y-62维修电工挂箱(二)。 3.Y-64维修电工挂箱(四)。 4.Y-65维修电工挂箱(五)。 (三)实训桌 铁质结构,桌面为防火、防水、耐磨高密度板。 (四)实训项目 1.三相异步电动机直接启动控制 2.三相异步电动机接触器点动控制线路 3.三相异步电动机接触器自锁控制线路 4.三相异步电动机定子串电阻减压启动自动控制线路 5.Y--△启动控制线路 6.接触器联锁的正反转控制线路 7.按钮联锁的三相异步电动机正反转控制线路 8.双重联锁的三相异步电动机正反转控制线路 9.单向减压启动及反接制动控制线路 10.能耗制动的控制线路 11.三相异步电动机的顺序控制 12.三相异步电动机的多地控制 13.工作台自动往返控制线路 14.插座和一个开关控制一盏灯(白炽灯、荧光灯加二极漏电开关) 15.两个双联开关控制一盏灯(白炽灯、荧光灯加二极漏电开关) 16、三个开关控制一盏灯(白炽灯、荧光灯加二极漏电开关) 17、日光灯线路的接线 18、声控开关控制白炽灯电路的接线 19、触摸延时开关控制白炽灯电路的接线 20.人体感应开关控制白炽灯电路的接线 21.单相电度表直接接线电路
