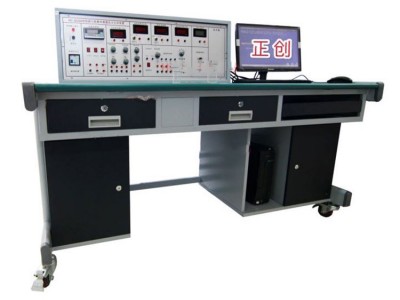

概述: rrr
ZC-CGQ36B检测与转换（传感器）技术实训装置是新推出为传感器及教学实验而开发的适应 rrr 不同类别、不同层次的专业教学实验设备。可完成“传感器原理与应用”、“自动检测技术”、 rrr “工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。 rrr 为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室 rrr 设备。 rrr
技术参数： rrr 1、输入电源：AC220V±5% 50±1Hz rrr 2、额定电流：≤5A rrr 3、直流电源：±5V ±15V rrr 4、稳压系数：±1% rrr 5、电压纹波：≤10mV rrr 6、非线性误差：≤5% rrr 7、测量精度：≤1% rrr 8、功 耗：100VA rrr 9、输出电流：1A rrr 10、相对温度：-5℃～40℃ rrr 11、相对湿度：＜85%（25℃） rrr 12、实验台规格外形尺寸：1600×750×1100mm rrr
主控台功能： rrr 1、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调， rrr 具有短路保护功能。 rrr
rrr 2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。 rrr 3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可 rrr 调，最大输出电流：0.5A（有效值0.4KHz）。 rrr 4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直 rrr 流放大器。 rrr 5、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。 rrr 6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率 rrr 测量范围1-9999 Hz，转速测量范围1-9999r/min。 rrr 7、温度表：0-150℃度，精度1%。 rrr 8、高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节参数自整定功能。 rrr 9、机械式压力表：0-40Kpa，精度2%。 rrr 10、手动气压源：0-40Kpa。 rrr
三源部分： rrr 1、加热源：16V交流电源加热，温度控制范围0~150℃。 rrr 2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。 rrr 3、振动源：振动频率1-30Hz（可调），共振频率13Hz左右。 rrr
数据采集卡及处理软件： rrr 数据采集工作12位AD转换、RS232、接口，分辨率由1/22048，采样周期1m-100ms，采样 rrr 速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实 rrr 验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。 rrr
传感器种类及技术指标：（参考值）
rr
r r r | r r 序号 r r | r r r 实 验 模 块 r r | r r r 传 感 器 名 称 r r | r r r 量 程 r r | r r r 精 度 r r | r
r r | r r 1 r r | r r r 电阻霍尔式传感器模块 r r | r r r 电阻式传感器 r r | r r r ± 2mm r r | r r r ± 1.5% r r | r
r r | r r 2 r r | r r r 霍尔式传感器 r r | r r r ≥ 2mm r r | r r r 0.1% r r | r
r r | r r 3 r r | r r r 电容式传感器模块 r r | r r r 电容式传感器 r r | r r r ± 5mm r r | r r r ± 1.3% r r | r
r r | r r 4 r r | r r r 电感式传感器模块 r r | r r r 电感式传感器 r r | r r r ± 5mm r r | r r r ± 3% r r | r
r r | r r 5 r r | r r r 光电式传感器模块 r r | r r r 光电式传感器 r r | r r r 0-2400转/分 r r | r r r ≤ 1.5% r r | r
r r | r r 6 r r | r r r 涡流式传感器模块 r r | r r r 涡流式传感器 r r | r r r ≥ 1mm r r | r r r ± 3% r r | r
r r | r r 7 r r | r r r 温度式传感器模块 r r | r r r 温度式传感器 r r | r r r 0-100℃ r r | r r r ± 2% r r | r
r r | r r 8 r r | r r r r r | r r r 磁电式传感器 r r | r r r r r | r r r 0 .5V/m r r | r
r r | r r 9 r r | r r r 烟雾传感器模块 r r | r r r 烟雾传感器 r r | r r r 1-30Hz r r | r r r ± 2%/s r r | r
r r | r r 10 r r | r r r 光纤式传感器模块 r r | r r r 光纤式传感器 r r | r r r ≥1.5mm r r | r r r ± 1.5% r r | r
r r | r r 11 r r | r r r 压力传感器模块 r r | r r r 压力传感器 r r | r r r 0-50kpa r r | r r r ± 2% r r | r
r r | r r 12 r r | r r r 超声波传感器模块 r r | r r r 超声波传感器 r r | r r r 20-60cm r r | r r r 1cm r r | r
r r | r r 13 r r | r r r r r | r r r MQ3气敏传感器 r r | r r r 50-200ppm r r | r r r r r | r
r r | r r 14 r r | r r r 湿敏传感器模块 r r | r r r 湿敏传感器 r r | r r r 10-95%RH r r | r r r ± 5% r r | r
r r | r r 15 r r | r r r r r | r r r 霍尔式测速传感器 r r | r r r 0-2400转/分 r r | r r r ± 1.5% r r | r
r r | r r 16 r r | r r r r r | r r r 涡流测速传感器 r r | r r r 0-2400转/分 r r | r r r ≤ 1.5% r r | r
r r | r r 17 r r | r r r r r | r r r 磁电测转速传感器 r r | r r r 0-2400转/分 r r | r r r ≤ 1.5% r r | r
r r | r r 18 r r | r r r r r | r r r 转速传感器 r r | r r r 0-2400转/分 r r | r r r ≤ 1.5% r r | r
r r | r r 19 r r | r r r 热电偶、热电阻传感器 r r r 模 块 r r | r r r K 型热电偶传感器 r r | r r r 0-100℃ r r | r r r ± 3% r r | r
r r | r r 20 r r | r r r E型热电偶传感器 r r | r r r 0-100℃ r r | r r r ± 3% r r | r
r r | r r 21 r r | r r r Pt100铂电阻传感器 r r | r r r 0-100℃ r r | r r r ± 3% r r | r
r r | r r 22 r r | r r r Cu50铜电阻传感器 r r | r r r 0-100℃ r r | r r r ± 3% r r | r
r r | r r 23 r r | r r r r r | r r r 震动传感器 r r | r r r r r | r r r r r | r
r r | r r 24 r r | r r r 热释电红外传感器模块 r r | r r r 热释电红外传感器 r r | r r r r r | r r r 3200V/W r r | r
r r | r r 25 r r | r r r 硅光电池传感器模块 r r | r r r 硅光电池传感器 r r | r r r r r | r r r 0.35A/W r r | r
r r | r r 26 r r | r r r 集成温度传感器模块LM35 r r | r r r 集成温度传感器LM35 r r | r r r 0-100℃ r r | r r r ± 2% r r | r
r r | r r 27 r r | r r r PN结、正与负温热敏电阻 r r r 传感器模块 r r | r r r PN结温度传感器 r r | r r r 0-100℃ r r | r r r ± 3% r r | r
r r | r r 28 r r | r r r 正温热敏电阻传感器 r r | r r r 0-100℃ r r | r r r ± 3% r r | r
r r | r r 29 r r | r r r 负温热敏电阻传感器 r r | r r r 0-100℃ r r | r r r ± 3% r r | r
r r | r r 30 r r | r r r 光敏二极管、光敏三极管 r r r 与光敏电阻传感器模块 r r | r r r 光敏二极管传感器 r r | r r r 随光照度变化 r r | r r r ± 3% r r | r
r r | r r 31 r r | r r r 光敏三极管传感器 r r | r r r 随光照度变化 r r | r r r ± 3% r r | r
r r | r r 32 r r | r r r 光敏电阻传感器 r r | r r r 电阻随光变化 r r | r r r ± 3% r r | r
r r | r r 33 r r | r r r r r | r r r 太阳能传感器 r r | r r r r r | r r r r r | r
r r | r r 34 r r | r r r r r | r r r 可然气体传感器 r r | r r r 0-6000gcm r r | r r r ±2%Fs r r | r
r r | r r 35 r r | r r r r r | r r r 声音传感器 r r | r r r 0-25mm r r | r r r r r | r
r r | r r 36 r r | r r r r r | r r r 电子传感器(配温度表） r r | r r r r r | r r r r r | r
r r
rr
传感器特点： rrr 传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。 rrr 每种传感器每个独立，传感器上印有原理图与接线口，学生做实验时快捷方便，而且老师可以带 rrr 到课堂上讲课用。 rrr 传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。 rrr 本实训装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组 rrr 成，实验桌柜存放实验模块，抽屉存放各种传感器。 rrr 学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。 rrr
传感器实验内容如下： 带*实验为思考实验 rr
r r r | r r 实验一 r r | r r r 电阻式传感器的单臂电桥性能实验 r r | r
r r | r r 实验二 r r | r r r 电阻式传感器的半桥性能实验 r r | r
r r | r r 实验三 r r | r r r 电阻式传感器的全桥性能实验 r r | r
r r | r r 实验四 r r | r r r 电阻式传感器的单臂、半桥和全桥的比较实验 r r | r
r r | r r 实验五 r r | r r r 电阻式传感器的振动实验* r r | r
r r | r r 实验六 r r | r r r 电阻式传感器的电子秤实验* r r | r
r r | r r 实验七 r r | r r r 变面积式电容传感器特性实验 r r | r
r r | r r 实验八 r r | r r r 差动式电容传感器特性实验 r r | r
r r | r r 实验九 r r | r r r 电容传感器的振动实验* r r | r
r r | r r 实验十 r r | r r r 电容传感器的电子秤实验* r r | r
r r | r r 实验十一 r r | r r r 电感传感器的特性实验 r r | r
r r | r r 实验十二 r r | r r r 烟雾传感器的实验 r r | r
r r | r r 实验十三 r r | r r r 总结烟雾传感器的应用* r r | r
r r | r r 实验十四 r r | r r r 太阳能传感器电机实验 r r | r
r r | r r 实验十五 r r | r r r 太烟能传感器声音实验 r r | r
r r | r r 实验十六 r r | r r r 总结太阳能传感器的开发与应用* r r | r
r r | r r 实验十七 r r | r r r 光电式传感器的转速测量实验 r r | r
r r | r r 实验十八 r r | r r r 光电式传感器的旋转方向测量实验 r r | r
r r | r r 实验十九 r r | r r r 接近式霍尔传感器实验 r r | r
r r | r r 实验二十 r r | r r r 霍尔传感器的转速测量实验 r r | r
r r | r r 实验二十一 r r | r r r 霍尔传感器的振动测量实验 r r | r
r r | r r 实验二十二 r r | r r r 涡流传感器的位移特性实验 r r | r
r r | r r 实验二十三 r r | r r r 被测体材质对涡流传感器特性的影响实验 r r | r
r r | r r 实验二十四 r r | r r r 涡流式传感器的振动实验 r r | r
r r | r r 实验二十五 r r | r r r 涡流式传感器的转速测量实验 r r | r
r r | r r 实验二十六 r r | r r r 温度传感器及温度控制实验（AD590） r r | r
r r | r r 实验二十七 r r | r r r K型热电偶的温度控制实验 r r | r
r r | r r 实验二十八 r r | r r r 热电偶冷端温度补偿实验* r r | r
r r | r r 实验二十九 r r | r r r E型热电偶的温度控制实验 r r | r
r r | r r 实验三十 r r | r r r Pt100铂电阻的温度控制实验 r r | r
r r | r r 实验三十一 r r | r r r Cu50铜电阻的温度控制实验 r r | r
r r | r r 实验三十二 r r | r r r 声音传感器实验 r r | r
r r | r r 实验三十三 r r | r r r 磁电式传感器的转速测量实验 r r | r
r r | r r 实验三十四 r r | r r r 磁电式传感器的应用实验* r r | r
r r | r r 实验三十五 r r | r r r 电子温度传感器的测温实验 r r | r
r r | r r 实验三十六 r r | r r r 光纤传感器的位移特性实验 r r | r
r r | r r 实验三十七 r r | r r r 光纤传感器的振动实验 r r | r
r r | r r 实验三十八 r r | r r r 光纤传感器的转速测量实验 r r | r
r r | r r 实验三十九 r r | r r r 压阻式压力传感器的特性实验 r r | r
r r | r r 实验四十 r r | r r r 压阻式压力传感器的差压测量实验* r r | r
r r | r r 实验四十一 r r | r r r 超声波传感器的位移特性实验 r r | r
r r | r r 实验四十二 r r | r r r 超声波传感器的应用实验 r r | r
r r | r r 实验四十三 r r | r r r 气敏传感器的原理实验 r r | r
r r | r r 实验四十四 r r | r r r 湿度式传感器原理实验 r r | r
r r | r r 实验四十五 r r | r r r 可然气体传感器实验， r r | r
r r | r r 实验四十六 r r | r r r 总结可然气体传感器的浓度影响实验 r r | r
r r | r r 实验四十七 r r | r r r 震动传感器实验 r r | r
r r | r r 实验四十八 r r | r r r 总结震动传感器的利用* r r | r
r r | r r 实验四十九 r r | r r r 热释电红外传感器实验 r r | r
r r | r r 实验五十 r r | r r r 硅光电池光电特性实验 r r | r
r r | r r 实验五十一 r r | r r r 集成温度传感器LM35温度特性实验 r r | r
r r | r r 实验五十二 r r | r r r 集成温度传感器LM35测温实验 r r | r
r r | r r 实验五十三 r r | r r r PN结温度传感器测温控制实验 r r | r
r r | r r 实验五十四 r r | r r r 正温热敏电阻温度特性实验 r r | r
r r | r r 实验五十五 r r | r r r 负温热敏电阻温度特性实验 r r | r
r r | r r 实验五十六 r r | r r r 光敏二极管特性实验 r r | r
r r | r r 实验五十七 r r | r r r 光敏三极管特性实验 r r | r
r r | r r 实验五十八 r r | r r r 光敏电阻特性实验 r r | r
r r | r r 实验五十九 r r | r r r 光敏电阻应用实验 r r | r
r r
rr
传感器配置清单： rr
r r r | r r 序号 r r | r r r 器 件 名 称 r r | r r r 单位 r r | r r r 数量 r r | r r r 备注 r r | r
r r | r r 1 r r | r r r 实训台 r r | r r r 台 r r | r r r 1 r r | r r r r r | r
r r | r r 2 r r | r r r 实训桌 r r | r r r 张 r r | r r r 1 r r | r r r r r | r
r r | r r 4 r r | r r r 电阻式霍尔式传感器转换电路 r r | r r r 块 r r | r r r 1 r r | r r r r r | r
r r | r r 5 r r | r r r 电容式传感器转换电路 r r | r r r 块 r r | r r r 1 r r | r r r r r | r
r r | r r 7 r r | r r r 光电式传感器转换电路 r r | r r r 块 r r | r r r 1 r r | r r r r r | r
r r | r r 8 r r | r r r 涡流式传感器转换电路 r r | r r r 块 r r | r r r 1 r r | r r r r r | r
r r | r r 9 r r | r r r 温度式传感器转换电路 r r | r r r 块 r r | r r r 1 r r | r r r r r | r
r r | r r 11 r r | r r r 光纤式传感器转换电路 r r | r r r 块 r r | r r r 1 r r | r r r r r | r
r r | r r 12 r r | r r r 压力传感器转换电路 r r | r r r 块 r r | r r r 1 r r | r r r r r | r
r r | r r 13 r r | r r r 超声波传感器转换电路 r r | r r r 块 r r | r r r 1 r r | r r r r r | r
r r | r r 14 r r | r r r 热电偶、热电阻传感器转换电路 r r | r r r 块 r r | r r r 1 r r | r r r r r | r
r r | r r 15 r r | r r r 湿敏传感器转换电路 r r | r r r 块 r r | r r r 1 r r | r r r r r | r
r r | r r 16 r r | r r r 热释电红外传感器转换电路 r r | r r r 块 r r | r r r 1 r r | r r r r r | r
r r | r r 18 r r | r r r 硅光电池传感器模块 r r | r r r 块 r r | r r r 1 r r | r r r r r | r
r r | r r 19 r r | r r r 集成温度传感器模块LM35 r r | r r r 块 r r | r r r 1 r r | r r r r r | r
r r | r r 20 r r | r r r PN结与正、负温热敏电阻传感器模块 r r | r r r 块 r r | r r r 1 r r | r r r r r | r
r r | r r 21 r r | r r r 光敏二极管、光敏三极管 与光敏电阻传感器模块 r r | r r r 块 r r | r r r 1 r r | r r r r r | r
r r | r r 22 r r | r r r 震动传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 23 r r | r r r 烟雾传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 24 r r | r r r 电阻式传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 25 r r | r r r 电容式传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 26 r r | r r r 霍尔式传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 27 r r | r r r 电感式传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 28 r r | r r r 光电式传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 29 r r | r r r 涡流式传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 30 r r | r r r 涡流测速传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 31 r r | r r r 温度式传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 32 r r | r r r 太阳能传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 33 r r | r r r 磁电测速传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 34 r r | r r r 可然气体传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 35 r r | r r r 光纤式传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 36 r r | r r r 压力传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 37 r r | r r r 超声波传感器 r r | r r r 对 r r | r r r 2 r r | r r r r r | r
r r | r r 38 r r | r r r 气敏传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 39 r r | r r r 湿敏传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 40 r r | r r r 霍尔式转速传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 41 r r | r r r 转速传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 42 r r | r r r K型热电偶传感器 r r | r r r 只 r r | r r r 2 r r | r r r r r | r
r r | r r 43 r r | r r r E型热电偶传感器 r r | r r r 只 r r | r r r 1 r r | r r r r r | r
r r | r r 44 r r | r r r Pt100铂电阻传感器 r r | r r r 只 r r | r r r 1 r r | r r r r r | r
r r | r r 45 r r | r r r Cu50铜电阻传感器 r r | r r r 只 r r | r r r 1 r r | r r r r r | r
r r | r r 46 r r | r r r 热释电红外传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 47 r r | r r r 硅光电池传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 48 r r | r r r 集成温度传感器LM35 r r | r r r 只 r r | r r r 1 r r | r r r r r | r
r r | r r 49 r r | r r r PN结温度传感器 r r | r r r 只 r r | r r r 1 r r | r r r r r | r
r r | r r 50 r r | r r r 正温热敏电阻传感器 r r | r r r 只 r r | r r r 1 r r | r r r r r | r
r r | r r 51 r r | r r r 负温热敏电阻传感器 r r | r r r 只 r r | r r r 1 r r | r r r r r | r
r r | r r 52 r r | r r r 光敏二极管传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 53 r r | r r r 光敏三极管传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 54 r r | r r r 光敏电阻传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 55 r r | r r r 太阳能传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 56 r r | r r r 声音传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 57 r r | r r r 电子温度传感器 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 59 r r | r r r 加热温度室 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 60 r r | r r r 位移台架 r r | r r r 套 r r | r r r 1 r r | r r r r r | r
r r | r r 61 r r | r r r 光纤位移台架 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 62 r r | r r r 照度头 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 63 r r | r r r 光源 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 64 r r | r r r 避光筒 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 65 r r | r r r 测微器 r r | r r r 把 r r | r r r 1 r r | r r r r r | r
r r | r r 66 r r | r r r 压力表 r r | r r r 只 r r | r r r 1 r r | r r r r r | r
r r | r r 67 r r | r r r 橡皮气囊 r r | r r r 个 r r | r r r 1 r r | r r r r r | r
r r | r r 68 r r | r r r 三通管 r r | r r r 条 r r | r r r 1 r r | r r r r r | r
r r | r r 69 r r | r r r 铁片、铜片、铝片各一片 r r | r r r 片 r r | r r r 3 r r | r r r r r | r
r r | r r 70 r r | r r r 温度计0-100℃ r r | r r r 条 r r | r r r 1 r r | r r r r r | r
r r | r r 71 r r | r r r Φ8×4磁钢 r r | r r r 粒 r r | r r r 1 r r | r r r r r | r
r r | r r 72 r r | r r r 超声波反射挡板 r r | r r r 块 r r | r r r 1 r r | r r r r r | r
r r | r r 73 r r | r r r 传感器实验指导书 r r | r r r 册 r r | r r r 1 r r | r r r r r | r
r r | r r 74 r r | r r r 实验连接导线 r r | r r r 条 r r | r r r 15 r r | r r r r r | r
r r | r r 75 r r | r r r 数据采集连接线 r r | r r r 条 r r | r r r 1 r r | r r r r r | r
r r | r r 76 r r | r r r 数据采集处理软件 r r | r r r 盘 r r | r r r 1 r r | r r r r r | r
