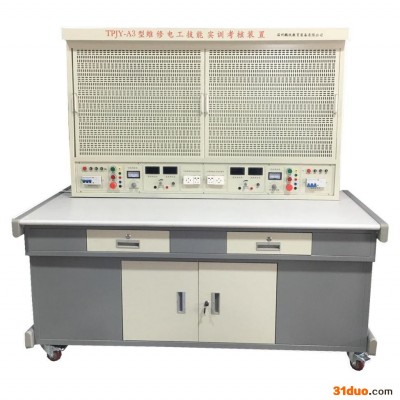

一、产品概述： 该实训装置引进德国职业教育模式，具有结构安全、灵活、规范、可配接不同的电工元器件，实现多功能的特点。能够完成高、中职院校《电工学》、《电工技能训练》、《电力拖动控制线路与技能训练》、《电工实训》、《中、电工技能训练》、《维修电工技能训练》、《电气控制技术》等课程的实训教学。重点突出学生对实训课题的器件认识、元件装配、线路连接、控制调试等项目实训。通过该设备，学生可进行电工、电力拖动控制线路的软、硬线接线工艺实训及常见故障的排除实训。 该实训装置主要由实训桌和网孔板组成。学生通过实训线路进行元器件的布局安装，接线全部由学生自行完成，有利于培养学生的动手能力和操作技能。实训项目自行确定，所选的项目选择相应的元器件，完成中、维修电工技能培训与考核。也可作为电工考证的考核设备。 二、产品特点： 1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷，易扩展功能或开发新实训； 2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资； 3、设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全； 4、各电源输出均有监示及短路保护等功能，各测量仪表也均有可靠的保护功能，使用安全可靠； 5、实训台为双人座，即可以两个同学同时进行实训，电源独立，互不干扰。 6、配套的实训连接导线采用高可靠护套结构手插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍青铜弹片，接触优良 三、技术参数 1、输入电压：三相四线制380V±10% 50HZ 2、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m 3、装置容量：＜3kVA 4、外形尺寸：1700mm×720mm×1650mm 5、安全保护：设有自动空气开关通断电源，设有急停保护、电压型漏电保护器和电流型漏电保护器、过压保护、过流保护、过载保护、隔离变压器等安全保护措施，保证整个实训过程的安全。 四、实训台配备 1、实训台提供两组线电压380V和相电压220V两种电源，控制屏两侧提供有单、三相电源插座。 2、实训台设有两组电源通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有短路保护；实训台提供安全型插孔三相电源输出两组，单相电源输出采用二插三孔式插座。 3、整流二极管：每工位提供4只5408二极管，用于能耗制动的整流电路； 4、测量仪表：指针式交流450V电压表一只；指针式交流电流表3A一只。 5、网孔板： 每个工位提供一张采用1.5mm厚冷轧钢网孔板，经数控冲床加工和一次折弯成型后焊接打磨处理，经过酸洗磷化，表面为静电粉末喷塑处理。尺寸：600mm×700mm，为挂件式，实训时挂在控制屏的上，可方便拿下，有利于元件件的安装和布局。 6、实训桌： 为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固、造型美观大方，桌子左右各设有两个抽屉（带锁）用于放置工具及资料，下方设有储存柜放置模块和实验导线，造型美观大方。 7、实训工具套件： 配备常用的万用表、剥线钳、尖嘴钳、十字螺丝刀、一字螺丝刀等工具。 8、实验凳： 凳面进口PP注塑成型，颜色为灰白色；升降结构为螺杆升降；中管选用直径50mm，壁厚1.2mm圆管；装饰套为ABS注塑成型。 9、附件 每个设备应备有实验指导书、常用实训工具及安装、布线所需材料。
