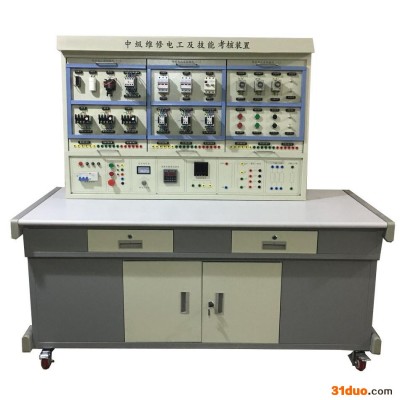

一、概述 本装置是根据劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的，它适用于《初级维修电工》、《中级维修电工》和《维修电工**要求的电气控制线路，快速掌握课程要求的实际应用技术和操作技能，具有针对性、实用性、科学性和先进性，它能满足中、维修电工考核大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校中、维修电工技能考核的理想设备。 二、装置特点： 1、电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性； 2、操作台只需三相四线的交流电源，即可投入使用； 3、技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类电气拖动系统, 并可满足维修电工的安装、调试、故障分析及排除的技术要求； 4、装置设有电压型和电流性漏电保护器，能确保操作者的人生安全； 5、所有元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件； 6、通过走线槽进行走线，进行工艺布线训练。 7、具有定时兼报警记录仪，为学生实训技能的考核提供一个统一标准。 三、技术性能： 1、输入电压：三相四线（或三相五线）～380V±10% 50Hz 2、工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m 3、装置容量：＜1.5KVA 4、重 量：100Kg 5、外形尺寸：1700×720×1630mm3 6、漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。 四、装置的基本配置及功能 （一）电源控制屏 1、三相四线电源输入，经漏电保护器后，经过总开关，通过起、停按钮控制接触器通断，并设有急停控制按钮； 2、控制屏上有450V指针式交流电压表3只，通过波段开关切换可以观测三相电网电压； 3、定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数，为学生实训技能的考核提供一个统一的标准； 4、交、直流电源 (1) 励磁电源：直流220V/0.5A，具有短路保护。 (2) 电枢电源：直流0～220V/2A连续可调电源一路，具有短路保护。 (3) 直流稳压电源：±12V/0.5A两路，＋5V/0.5A一路，具有短路软截止自动恢复保护功能。 (4) 交流电源：①、设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；、②、控制屏设有单相三极220V电源插座及三相四极380V电源插座。 5、交、直流仪表
(1) 交流电压表：0～500V交流电压表一只，精度1.0级。 (2) 交流电压表：0～5A交流电流表一只，精度1.0级， (3) 直流电压表：直流数字电压表一只，测量范围0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级。 (4) 直流电流表：直流数字电流表一只，测量范围为0～5A，三位半数显，精度0.5级。 6、功率、功率因数表：由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率测量精度1.0级，电压、电流量程分别为450V、5A，测量功率因数时还能自动判断负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），可储存15组数据，供随时查阅。 7、4只5408二极管，用于能耗制动的整流电路； （二）实训桌 实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），台下带有储存柜，分别可放置挂件和实训物品。
