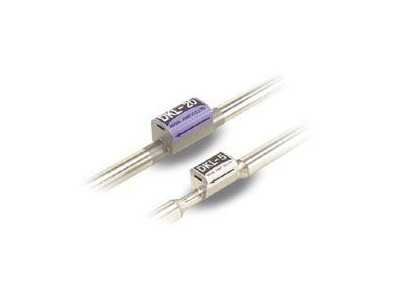

型号:DKL-20L-T-24V-I-B-C-B产品名称:卡门涡街流量传感器
■部件采用卡门涡。有没有因磨损产生的粉尘。
■发送报警输出和模拟输出。
■检测器，体积超小，可以安装在任何小的地方。
■显示单元，选择两个报警LED显示屏和LED数字显示。
■显示单元和检测器分离，流速可以远程管理。
■温度额外的测量功能选项。
| 仕様表 | ||
| 型 式 | DKL-5L | DKL-20L |
| 流量范囲 | 1～5L/min | 4～20L/min |
| 测温范囲 | 0～100℃（オプション） | |
| 出 力 | 0～10Ｖ or 4～20mA(流量、温度：オプション) | |
| アラーム | オープンコレクタ a or b （流量、温度：オプション） | |
| **高使用圧力 | 1MPa（10kgf/平方センチメートル 未満） | |
| 流体温度 | 0～90℃ | |
| 周囲温度 | 0～40℃(无冻结时) | |
| 流れ方向 | 指定方向 | |
| 电源供给 | DC 12V±5% or DC 24V±10% | |
| 消费电流 | Max 30mA (但し4～20mA 电流出力时 Max 50mA) | |
| 耐电圧 | 基板????????????????????????电线间 AC500V（1分间） | |
| 絶縁抵抗 | 基板????????????????????????电子基板间 100ＭΩ以上 JIS C 1302 | |
| 応答速度 | 2sec | |
| 精 度 | FS±2.0% | |
| 配管取り合い | φ10×8 | |
| 取り付け方向 | 自由 | |
| ボディ材质 | SUS316 | |
| 振动子材质 | PPS | |
| 使用流体 | 工业用水????水など | |
| ケーブル | AWM20276 9芯 / 0.2（平方ミリ） / 500mm | |
| 质 量 | 110g | 130g |
| 电気配线 | ||
| ケーブル ： AWM20276 9芯 / 0.2(平方ミリ) / 长さ500mm | ||
| 赤 | 电源 | |
| ?? | GND | |
| 白 | 流量出力（アナログ出力） | |
| 橙 | 测温出力（アナログ出力） | |
| 黄 | 流量アラーム | |
| 緑 | 测温アラーム | |
| 灰 | 予备芯 | |
| 青 | 予备芯 | |
| 茶 | 予备芯 | |
| ＧＮＤは、アラーム线を除き、电源を始めその他全ての信号线に対して共通アースとして使用。 |
| 注文形式 |
