卡尔曼漩涡式量计 DKL-5L / DKL-20L
- DKL-20L-T-24V-V-A-C-A 卡门涡街流量传感器 Regal Joint

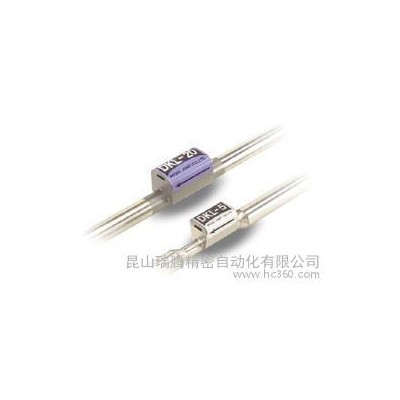

![DKL-5L/20L]()
機械的可動部のないカルマン渦式を採用。摩耗によるゴミの発生はない。- アナログ出力とアラーム出力を送出。
- 検出部は、どんな狭い場所にも設置できる超小型サイズ。
- 表示部は、デジタルＬＥＤ表示とアラームＬＥＤ表示の2種選択。
- 検出部と表示部が分離、遠隔操作で流量管理が可能。
- オプションで温度測定機能追加。
| 仕様表 |
| 型 式 | DKL-5L | DKL-20L |
| 流量範囲 | 1～5L/min | 4～20L/min |
| 測温範囲 | 0～100℃（オプション） |
| 出 力 | 0～10Ｖ or 4～20mA(流量、温度：オプション) |
| アラーム | オープンコレクタ a or b （流量、温度：オプション） |
| **高使用圧力 | 1MPa（10kgf/平方センチメートル 未満） |
| 流体温度 | 0～90℃ |
| 周囲温度 | 0～40℃(無凍結時) |
| 流れ方向 | 指定方向 |
| 電源供給 | DC 12V±5% or DC 24V±10% |
| 消費電流 | Max 30mA (但し4～20mA 電流出力時 Max 50mA) |
| 耐電圧 | 基板 / 電線間 AC500V（1分間） |
| 絶縁抵抗 | 基板 / 電子基板間 100ＭΩ以上 JIS C 1302 |
| 応答速度 | 2sec |
| 精 度 | FS±2.0% |
| 配管取り合い | φ10×8 |
| 取り付け方向 | 自由 |
| ボディ材質 | SUS316 |
| 振動子材質 | PPS |
| 使用流体 | 工業用水??1??71??1??779??1??71??1??779水など |
| ケーブル | AWM20276 9芯 / 0.2（平方ミリ） / 500mm |
| 質 量 | 110g | 130g |
| 電気配線 |
| ケーブル ： AWM20276 9芯 / 0.2(平方ミリ) / 長さ500mm |
| | 赤 | 電源 |
| | ? | GND |
| | 白 | 流量出力（アナログ出力） |
| | 橙 | 測温出力（アナログ出力） |
| | 黄 | 流量アラーム |
| | 緑 | 測温アラーム |
| | 灰 | 予備芯 |
| | 青 | 予備芯 |
| | 茶 | 予備芯 |
| ＧＮＤは、アラーム線を除き、電源を始めその他全ての信号線に対して共通アースとして使用。 |
