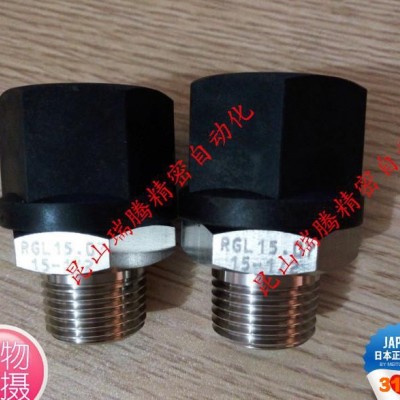

品名: 軟管接头品牌: RGL产地: 日本材質: SUS304选型型号: THJ15-3/8
| ホース用継手 カンタッチTHJ |
- 高い信頼性を持つエンジニアリングプラスチックによりナットを製作しているため、強度は下げずにコストダウン。
- 軽量のため、配管への負担が少ない。
- 品質の安定、作業工数の低減が図れる、ネジ部にシーロック加工を施した製品もご用意しております。
- RoHS対応指令に対応したカドミレス（BsBM）もラインナップしています。（カドミレスとは‥カドミウム含有量75ppm以下のRoHS対応カドミレス（BsBM）製品です。
|
| 仕 様 |
| **高使用圧力 | 1 MPa ※ |
| 引張力 | 400 N以上（40kg以上） |
| 寸 法 図 | 品 名 | 材 質 |
![カンタッチTHJ寸法図]() | ①ボディ | BsBM/SUS304/カドミレス |
| ②ナット | ポリアミド |
| ③バックリング | ポリアセタール |
| ④インサートスリーブ | SUS304 |
| ⑤Ｏリング | ネオプレン/フッ素ゴム |
![]() | *カドミレスタイプはボディに段付加工をし、外観上の識別をしています。
*寸法は上図同様です。 |
| 寸 法 表 |
| 型 式 | Ｒ | Ｌ | ｌ | φd | 適用ホース内径×外径 | a | b | Oリング |
| THJ6-1/4 | 1/4 | 45.3 | 41.5 | 5.0 | φ6×11 | 21 | 24.3 | P6 |
| THJ6-3/8 | 3/8 | 47.3 | 43.5 | 5.0 | φ6×11 | 21 | 24.3 | P6 |
| THJ8-1/4 | 1/4 | 44.7 | 40.8 | 7.0 | φ8×13.5 | 22 | 25.4 | P9 |
| THJ8-3/8 | 3/8 | 46.7 | 42.8 | 7.0 | φ8×13.5 | 22 | 25.4 | P9 |
| THJ9-1/4 | 1/4 | 46.4 | 42.4 | 7.0 | φ9×15 | 24 | 27.7 | P9 |
| THJ9-3/8 | 3/8 | 48.4 | 44.4 | 7.0 | φ9×15 | 24 | 27.7 | P9 |
| THJ10-1/4 | 1/4 | 46.4 | 42.4 | 8.0 | φ10×16 | 24 | 27.7 | P10 |
| THJ10-3/8 | 3/8 | 48.4 | 44.4 | 8.0 | φ10×16 | 24 | 27.7 | P10 |
| THJ10-1/2 | 1/2 | 50.4 | 46.4 | 8.0 | φ10×16 | 24 | 27.7 | P10 |
| THJ12-1/4 | 1/4 | 46.3 | 42.4 | 8.0 | φ12×18 | 26 | 30.0 | P11 |
| THJ12-3/8 | 3/8 | 48.3 | 44.4 | 10.0 | φ12×18 | 26 | 30.0 | P11 |
| THJ12-1/2 | 1/2 | 50.3 | 46.4 | 10.0 | φ12×18 | 26 | 30.0 | P11 |
| THJ15-1/4 | 1/4 | 47.7 | 43.8 | 8.0 | φ15×22 | 30 | 34.6 | P16 |
| THJ15-3/8 | 3/8 | 49.7 | 45.8 | 10.0 | φ15×22 | 30 | 34.6 | P16 |
| THJ15-1/2 | 1/2 | 51.7 | 47.8 | 14.0 | φ15×22 | 30 | 34.6 | P16 |
| THJ15-3/4 | 3/4 | 53.7 | 49.8 | 14.0 | φ15×22 | 30 | 34.6 | P16 |
| THJ19-1/2 | 1/2 | 59.8 | 54.3 | 14.0 | φ19×26 | 35 | 40.5 | P20 |
| THJ19-3/4 | 3/4 | 63.8 | 58.3 | 17.4 | φ19×26 | 35 | 40.5 | P20 |
| THJ19-1 | 1 | 64.8 | 59.3 | 17.4 | φ19×26 | 35 | 40.5 | P20 |
