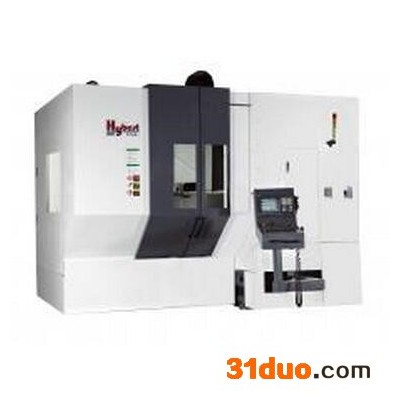

旺磐加工中心 旺磐加工中心五轴联动机HBC-U550全新五金通用立式数控高速高精 五轴加工中心

r
r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r 商品属性r
r [标题信息]r	r 旺磐加工中心五轴联动机HBC-U550全新五金通用立式数控高速高精r
r [名称]r	r 旺磐加工中心五轴联动机r
r [型号]r	r HBC-U550r
r [新旧程度]r	r 全新r
r [是否库存]r	r 是r
r [售后服务]r	r 整机保修一年r
r [类型]r	r 立式加工中心r
r [界面语言]r	r 中文r
r [动力类型]r	r 电动r
r [作用对象]r	r 五金r
r [适用行业]r	r 通用r

r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r 项目 r	r 单位 r	r HFC-U550 r
r X轴 左右有效行程 r	r mm r	r +600/-300(以主轴中心为原点) r
r Y轴 前后有效行程 r	r mm r	r +450/-450(以摇摆轴中心为原点) r
r Z轴 上下有效行程 r	r mm r	r 550 r
r A/B轴 旋转角度 r	r 度 r	r +30/-120(A轴) r
r C轴 旋转角度 r	r 度 r	r 360 r
r 工作台面至主轴店面的距离 r	r mm r	r 20-270 r
r 最大工件范围 r	r mm r	r Ø150*100 r
r 最大转载量(水平/垂直) r	r kg r	r 35/20 r
r 装夹面 r	r mm r	r Ø450 r
r 工作台面形状 r	r  r	r 圆形 r
r X轴最高移动速度 r	r m/min r	r 36 r
r Y轴最高移动速度 r	r m/min r	r 36 r
r Z轴最高移动速度 r	r m/min r	r 36 r
r 工件最大切削速度 r	r m/min r	r 1-10 r
r 加工精度 r	r mm r	r Ø550/0.02 r
r 定位精度 r	r mm r	r 0.008/300 r
r 重复定位精度 r	r mm r	r 0.005 r
r 表面粗糙 r	r um r	r Ra<=1.6 r
r 主轴转速范围 r	r R.P.M r	r 300-15000 r
r 主轴功率 r	r KW r	r 20 r
r 刀柄形式 r	r  r	r BT40 r
r 刀具最大直径 r	r mm r	r Ø70 r
r 刀具最大长度 r	r mm r	r 250L r
r 刀库数量 r	r 把 r	r 24 r
r X轴滚珠螺杆 螺杆直径 导程 r	r  r	r Ø45*12P r
r Y轴滚珠螺杆 螺杆直径 导程 r	r  r	r Ø45*12P r
r Z轴滚珠螺杆 螺杆直径 导程 r	r  r	r Ø45*12P r
r X轴直线导轨 线轨宽度 r	r  r	r RG45 r
r Y轴直线导轨 线轨宽度 r	r  r	r RG45 r
r Z轴直线导轨 线轨宽度 r	r  r	r RG45 r
r 控制系统 r	r  r	r SIEMENS840D/HEIDENHAIN iTNC530 r
r 气压要求 r	r kg/cm2 r	r 5-7 r
r 机械重量 r	r kg r	r 13000 r

r

r r  *由于不断研发改进，以上数据均已实际参数为准* r

r r r
r

r r
r

r r
r

r

r 加工中心特点   r

r r
r

r

r 1机体皆采用箱型结构，抗变形能力特性佳 r

r

r 2主轴套采用精密级主轴专用轴承，精度及稳定性皆优 r

r

r 3精密滚珠轴承采用双螺帽，每轴两端支持座共采用五个滚珠螺杆专用轴承加以预位，以确保热膨胀时之精密度 r

r

r 4押送采用高密连轴器直接传动减少传动间隙 r

r

r 5X、Y轴采用高精度线性滑轨，Z轴采用超负荷型硬轨，使位移精度及耐用性更为提高 r

r

r 6三轴方向均采用全密闭式山形伸缩覆盖，封闭性及排屑性均属上乘 r

r

r 7所有润滑系统均于机体外封盖以密闭维修检视方便 r

r

r 8机台采用油水分离设计，并设有厂油收集箱，避免与切削油混合，以免影响切削油品质 r

r

r 加工中心保修 r

r

r     保修说明：凡在我司购买产品的，均享有一年的保修期(自购机之日起计算) r

r

r 1在保修期内，因产品本身质量引起的故障，请顾客持保修卡正本或购机发票传真至我司的维修中心享受保修服务 r

r

r 2不接收由于自行改装或加装其他功能后出现故障的机器 r

r

r 3维修时须由维修中心的负责人核对机器编号和主轴编号 r

r

r 4保修卡不得涂改，否则以作废处理 r

r

r 请妥善保管保修卡，遗失不补 r

r

r     以下情况恕不免费维修 r

r

r 1无保修卡及有效发票 r

r

r 2由于坠落、挤压、进水，受潮及人为造成的损坏 r

r

r 3由于水灾、火灾、雷击等自然灾害造成的损坏 r

r

r 4不按照产品说明书的维护说明引起的产品故障 r

r

r 5由非我司授权的维修中心维修过的机器 r

r

r 6消耗品不在保修范围内 r

r

r 7 产品上表明的型号、编号已经更改删除、移动或不可辨认 r

r

r 8以上所列，若有变更，以本公司新制定的有关规定为准 r
