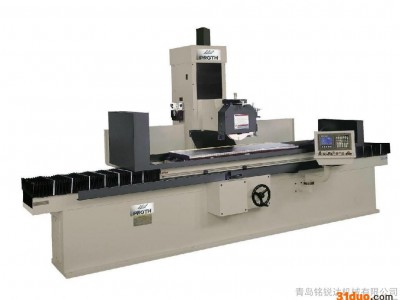

r PSGC中型立柱移动式系列磨床机台型号：PSGC-50100AHR、PSGC-50120AHR、PSGC-50150AHR、PSGC-60120AHR、PSGC-60150AHR、PSGC-60220AHR、PSGC-60250AHR(台湾原装机型)。磨床采用、前后左右双V滑道，配有蛇形装置。左右油压驱动，上下快速进给。主机座整体式设计、滑道长度与工作台等长、工作台面动态水平前后方向0.02mm/m、工作台面动态水平左右方向0.02mm/m、主轴与工作台上下侧面垂直度0.01mm/100m
r机床特点：
r1、卓越特性-高精度-高稳定性-超长使用寿命-超低噪音特性
r2、使用最简单的设计，而能达到最好的研磨功能 r r r 3、采用V3级马达，达到优质的表面研磨效果。
r4、机械运转中，主轴与油压系统温升很低，因此可得到高精度的研磨效果。
r5、工作台高速运动而不产生回程震动，可以增加机械精度的寿命期。
r6、整台机械非常平顺且安静，整机噪音值低于70db以下。
r7、特殊设计的液压系统带来了特别平稳的工作台运转。避免过度发热，减少工作台的反冲。 r r r 8、液压系统与主机分离有以下特性:
r避免液压油产生的热量进入到机身从而引起膨胀和变形，导致工件研磨的精度。
r避免液压系统产生震动传到磨床底部，导致工件上产生摆动痕迹。
r9、使用两个独立的液压缸来驱动工作台，产生了很稳定的工作台运动，避免了工作 台的摆动
r10、将硬币置放于左右快速运动的鞍座上，仍能屹立不倒。在研磨操作中'边缘平衡'证明了磨床的杰出平稳操作效果。主轴和液压系统的总体噪音水平极低，整机实行静音操作、平稳运行。
r11、工作台的液压传动系统提供了平稳、消震、无段进给的优质工件研磨
r产品优式： r r r 机型成熟、设备先进、工艺精良、配件保障齐全、销售完善、机床加工精度高、稳定性强、使用寿命长。
r一、所有主机压铸元件如底座、工作台、上机架等都经过二次退火来去除内应力。第一次退火在加工前进行以便于消除在铸造过程中产生的内部应力。第二次热处理在加工后和磨削前进行，因为这样可以消除在钳、铣、钻、镗操作中产生的应力。一体式设计使得底座坚如磐石可以经历长年累月的精密操作。滑道的长度和工作台等长，这样可以消除工作台的扭曲变形。过滤装置令液压油供应没有任何污垢和粗沙，由此提高油压原件的使用寿命。 r r二、滑轨都由一块铸铁精削表面和一块特殊设计的抗摩擦介面联接而成。这两块精密的平滑表面组合在一起可以最大限度的降低摩擦系数和‘粘滑运动’，有利于润滑油的润滑和提高耐磨性能。
r三、纵向工作台和滑板表面滑道都有专家经过手工铲花，完美的接触效果能够保证极高的精度要求。PSGC、PSGO、PSGP系列型号在经首次精整后再用人工做最终的精加工处理。
r机台参数：（具体以实际技术规格书为准）
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
r
| r r r r 规格/型号 r r r r | r r r r r PSGC-60150AHR r r r r | r |
| r r r r 加工能力 r r r r | r r r r r 最大行程（宽×长） r r r r | r r r r r 660×1650mm r r r r | r
| r r r r 工作台面至主轴中心距离 r r r r | r r r r r 700mm r r r r | r |
| r r r r 研磨面积 r r r r | r r r r r 600×1500mm r r r r | r |
| r r r r 左右进给 r r r r | r r r r r 工作台左右速度（60HZ) r r r r | r r r r r 1-25m/min r r r r | r
| r r r r 前后进给 r r r r | r r r r r 进给量（近似值） r r r r | r r r r r 0.1-15mm/feed r r r r | r
| r r r r 速度（近似值） r r r r | r r r r r 2000mm/min(50HZ),2400mm/min(60HZ) r r r r | r |
| r r r r 手轮一转 r r r r | r r r r r 5mm r r r r | r |
| r r r r 手轮一刻度 r r r r | r r r r r 0.02mm r r r r | r |
| r r r r 上下进给 r r r r | r r r r r 速度（近似值）（选择配备）50hz r r r r | r r r r r 200mm/min r r r r | r
| r r r r 手轮一转 r r r r | r r r r r 0.25mm r r r r | r |
| r r r r 手轮一刻度 r r r r | r r r r r 0.002mm r r r r | r |
| r r r r 砂轮 r r r r | r r r r r 尺寸（外径×宽×内径） r r r r | r r r r r 355×50×127mm r r r r | r
| r r r r 转速 50/60HZ r r r r | r r r r r 1500/1800r.p.m r r r r | r |
| r r r r 马达 r r r r | r r r r r 主轴马力 r r r r | r r r r r 7.5(11)kw/10(15)HP r r r r | r
| r r r r 油箱马力 r r r r | r r r r r 3.7kw/5HP r r r r | r |
| r r r r 重量 r r r r | r r r r r 净重 r r r r | r r r r r 7400kg r r r r | r
| r r r r 毛重 r r r r | r r r r r 9000kg r r r r | r |
| r r r r 装箱尺寸 r r r r | r r r r r 长×宽×高（m) r r r r | r r r r r 4.91×2.27×2.54 r r r r | r
| r r r r *本公司随时进行研究改进，因此将随时更改机械之设计规格尺寸及结构，本规格仅供参考。 r r r r | r ||
| r r r r *机械因选购配件不同，其外观与内页图片稍有差异。 r r r r | r ||
| r r r r *（）为特殊规格，其特殊规格可另议。 r r r r | r ||
| r r r r *展图含选择配件。 r r r r | r ||
